FMP-SVK 640 3R54 SPB2-40P G32
Parça no.: 10.01.38.00439
Vakum alan gripper sistemi harici vakum jeneratörlü model, bilyalı çek valfler ile
| Uzunluk L | 640 (mm) |
| Genişlik B | 130 (mm) |
| Düzenleme | 3R54 |
| Şekil bağlantı parçaları | Düz |
| Dış çap D | 32 (mm) |
| Ağırlık | 3.7 (kg) |
| Ürün ailesi | FMP |

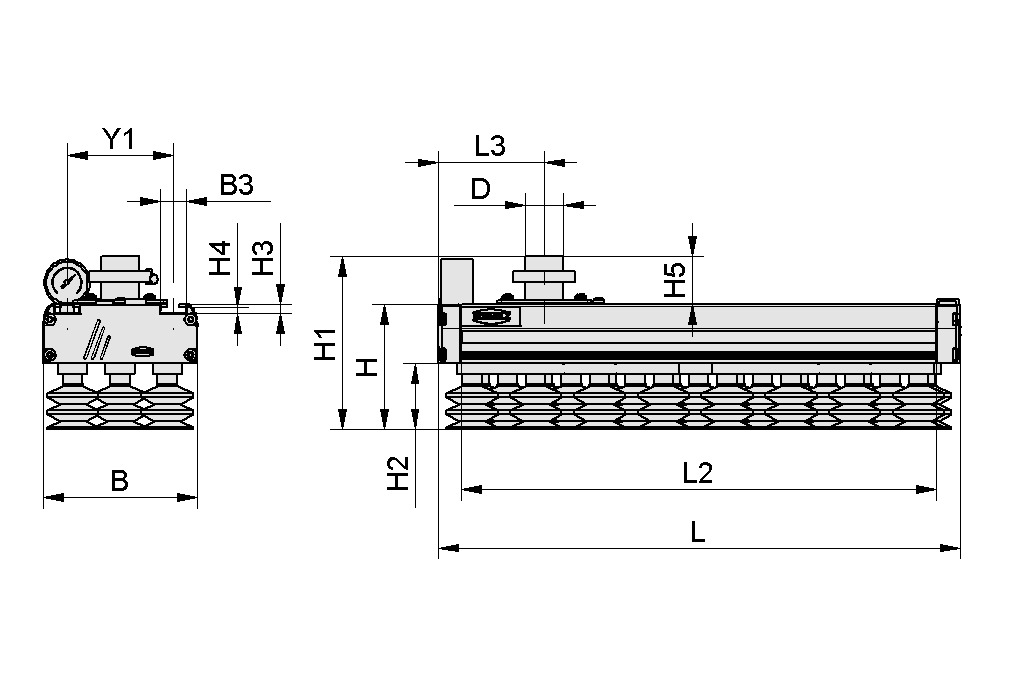

Tasarım Verileri
Tasarım Verileri
| Öznitelik | Değer |
|---|---|
| B | 130 mm |
| B3 | 21,6 mm |
| D | 32 mm |
| H | 104,8 mm |
| H1 | 145,4 mm |
| H2 | 55 mm |
| H3 | 7,7 mm |
| H4 | 5,5 mm |
| H5 | 41 mm |
| L | 640 mm |
| L2 | 600 mm |
| L3 | 90 mm |
| Y1 | 90 mm |
| Valf tipi | SVK |
Teknik veri
Teknik veri
| Öznitelik | Değer |
|---|---|
| Düzenleme | 3R54 |
| Emme hücresi sayısı | 33 |
| 250 mbar'da emme kuvveti | 360 N |
| Ağırlık | 3,7 kg |
| Sızdırmazlık elemanı | Vantuzlar |
| Pu = -0,25 bar için tahliye oranı | 450 l/min |
| Ürün ailesi | FMP |
CAD verileri
CAD verileri
Canlı CAD-Model kullanımı kolay
İndir butonuna tıkladıktan sonra CAD modelini çeşitli dosya formatlarında indirebilirsiniz. Önizleme bu sayfada doğru görüntülenmiyorsa, lütfen "Yeniden Yükle" düğmesine tıklayın.
Dokümantasyon
Dokümantasyon
Yedek parçalar
SPB2 40 SI-55 P10.01.06.03126Körüklü vantuz (yuvarlak)
karton ve rijit ambalajların dinamik
taşınması için 2,5 corr.
| Boyut | 40 |
| Vantuz malzemesi | Silikon SI |
| Malzeme sertliği [Shore A] | 55 (Shore A) |
| Körük Sayısı | 2.5 |
| Şekil | Push In |
SPB2 40 SI-55 P10.01.06.03126Körüklü vantuz (yuvarlak)
karton ve rijit ambalajların dinamik
taşınması için 2,5 corr.
| Boyut | 40 |
| Vantuz malzemesi | Silikon SI |
| Malzeme sertliği [Shore A] | 55 (Shore A) |
| Körük Sayısı | 2.5 |
| Şekil | Push In |
Aksesuarlar
ABDK-PROF-10x7x1450-KU-SW-FXP-FMP26.07.03.00002+Cover Profile
| Uzunluk L | 1450 (mm) |
| Genişlik B | 10 (mm) |
| Yükseklik H | 7 (mm) |
| Malzeme | Plastikler |
| Renk | black |
| Ölçüm aralığı [bar] | bar |
| İnşaat kullanımı | Vakum alanı kavrama sistemi FXP-FMP |
EMVP 25 24V-DC 3/2 NO/NC10.05.02.00151Vakum için solenoid valf EMVP,
pnömati̇k pi̇lot kontrolü
| Nominal boyut | 25 (mm) |
| Nenndurchfluss bei 0,1 bar | 90.1 (m³/h) |
| Gerilim DC | 24 V - DC |
| Fonksiyon valfi | 3/2 çok yönlü kontrol valfi |
| Kontrol Valfi | İsteğe bağlı NO / NC |
| Bağlantı dişi | G1"-F |
| Basınç aralığı (çalışma basıncı) [bar] | bar |
| Ağırlık | 0.52 (kg) |
FLAN-PL 120x85x10 ST FLGR10.01.10.05701Flanş plakası
| Uzunluk L | 120 (mm) |
| Genişlik B | 85 (mm) |
| Yükseklik H | 10 (mm) |
| Malzeme | Çelik |
| İnşaat kullanımı | Vakum alanı kavrama sistemi |
FLK G1/2-IG G1/2-AG10.01.03.00175Eğimli yüzeylere uyum için
esnek vantuz montajı
| Diş G1 | G1/2"-F |
| Diş G2 | G1/2"-M |
| Çalışma sıcaklığı | 0 ... 70 °C |
FST-FLEX 25 HD1 G1/2-AG G3/8-IG10.01.10.05697Çift yönlü sönümleme ve yükseklik
dengelemeli yaylı piston,
heavy-duty
| Yay stroku Z | 25 (mm) |
| Şekil montaj elemanları | Ağır Hizmet Tipi 1 yaylı piston |
| İnşaat kullanımı | Montaj bölümü |
| Boyut | 90x90 |
FST-FLEX 25 HD2 G1/2-AG G3/8-IG10.01.10.05695Çift yönlü sönümleme ve yükseklik
dengelemeli yaylı piston,
heavy-duty
| Yay stroku Z | 25 (mm) |
| Şekil montaj elemanları | Ağır Hizmet Tipi 2 yaylı piston |
| İnşaat kullanımı | Montaj bölümü |
| Boyut | 90x90 |
FST-FLEX 50 HD1 G1/2-AG G3/8-IG10.01.10.05687Çift yönlü sönümleme ve yükseklik
dengelemeli yaylı piston,
heavy-duty
| Yay stroku Z | 50 (mm) |
| Şekil montaj elemanları | Ağır Hizmet Tipi 1 yaylı piston |
| İnşaat kullanımı | Montaj bölümü |
| Boyut | 90x90 |
FST-FLEX 50 HD2 G1/2-AG G3/8-IG10.01.10.05168Çift yönlü sönümleme ve yükseklik
dengelemeli yaylı piston,
heavy-duty
| Yay stroku Z | 50 (mm) |
| Şekil montaj elemanları | Ağır Hizmet Tipi 2 yaylı piston |
| İnşaat kullanımı | Montaj bölümü |
| Boyut | 90x90 |
FST-FLEX 75 HD1 G1/2-AG G3/8-IG10.01.10.05698Çift yönlü sönümleme ve yükseklik
dengelemeli yaylı piston,
heavy-duty
| Yay stroku Z | 75 (mm) |
| Şekil montaj elemanları | Ağır Hizmet Tipi 1 yaylı piston |
| İnşaat kullanımı | Montaj bölümü |
| Boyut | 90x90 |
FST-FLEX 75 HD2 G1/2-AG G3/8-IG10.01.10.05696Çift yönlü sönümleme ve yükseklik
dengelemeli yaylı piston,
heavy-duty
| Yay stroku Z | 75 (mm) |
| Şekil montaj elemanları | Ağır Hizmet Tipi 2 yaylı piston |
| İnşaat kullanımı | Montaj bölümü |
| Boyut | 90x90 |
FST-STARR 25 HD1 G1/2-AG G3/8-IG10.01.10.05810Çift yönlü sönümleme ve yükseklik
dengelemeli yaylı piston,
heavy-duty
| Yay stroku Z | 25 (mm) |
| Şekil montaj elemanları | Ağır Hizmet Tipi 1 yaylı piston |
| İnşaat kullanımı | Montaj bölümü |
| Boyut | 90x90 |
FST-STARR 25 HD2 G1/2-AG G3/8-IG10.01.10.05806Çift yönlü sönümleme ve yükseklik
dengelemeli yaylı piston,
heavy-duty
| Yay stroku Z | 25 (mm) |
| Şekil montaj elemanları | Ağır Hizmet Tipi 2 yaylı piston |
| İnşaat kullanımı | Montaj bölümü |
| Boyut | 90x90 |
FST-STARR 50 HD1 G1/2-AG G3/8-IG10.01.10.05809Çift yönlü sönümleme ve yükseklik
dengelemeli yaylı piston,
heavy-duty
| Yay stroku Z | 50 (mm) |
| Şekil montaj elemanları | Ağır Hizmet Tipi 1 yaylı piston |
| İnşaat kullanımı | Montaj bölümü |
| Boyut | 90x90 |
FST-STARR 50 HD2 G1/2-AG G3/8-IG10.01.10.05805Çift yönlü sönümleme ve yükseklik
dengelemeli yaylı piston,
heavy-duty
| Yay stroku Z | 50 (mm) |
| Şekil montaj elemanları | Ağır Hizmet Tipi 2 yaylı piston |
| İnşaat kullanımı | Montaj bölümü |
| Boyut | 90x90 |
FST-STARR 75 HD1 G1/2-AG G3/8-IG10.01.10.05808Çift yönlü sönümleme ve yükseklik
dengelemeli yaylı piston,
heavy-duty
| Yay stroku Z | 75 (mm) |
| Şekil montaj elemanları | Ağır Hizmet Tipi 1 yaylı piston |
| İnşaat kullanımı | Montaj bölümü |
| Boyut | 90x90 |
FST-STARR 75 HD2 G1/2-AG G3/8-IG10.01.10.05803Çift yönlü sönümleme ve yükseklik
dengelemeli yaylı piston,
heavy-duty
| Yay stroku Z | 75 (mm) |
| Şekil montaj elemanları | Ağır Hizmet Tipi 2 yaylı piston |
| İnşaat kullanımı | Montaj bölümü |
| Boyut | 90x90 |
MOD-FLAN 120x120 FXP-FMP10.01.21.00244Flanş modülü
| Uzunluk L | 120 (mm) |
| Genişlik B | 120 (mm) |
| Yükseklik H | 60 (mm) |
| Ölçüm aralığı [bar] | bar |
| Diş G1 | G1/2"-F |
| Ağırlık | 1.1 (kg) |
| İnşaat kullanımı | Vakum alanı kavrama sistemi FXP-FMP |
SET FXC-FMC10.01.21.01291Montaj seti
| Uzunluk L | 119 (mm) |
| Genişlik B | 119 (mm) |
| Yükseklik H | 9.6 (mm) |
| Ölçüm aralığı [bar] | bar |
| Diş G1 | G1/2"-F |
| İnşaat kullanımı | Vakum alanı kavrama sistemi FXC-FMC |
SET FXP-FMP10.01.21.02407Montaj seti
| Uzunluk L | 232 (mm) |
| Genişlik B | 119 (mm) |
| Yükseklik H | 119 (mm) |
| Ölçüm aralığı [bar] | bar |
| Ağırlık | 1.3 (kg) |
| İnşaat kullanımı | Vakum alanı kavrama sistemi FXP-FMP |
SET FXP-FMP 4NUTSTEIN G2010.01.21.00243Montaj seti
| içerir | 4 yuvalı somun |
| Ölçüm aralığı [bar] | bar |
| İnşaat kullanımı | Vakum alanı kavrama sistemi FXP-FMP |
STF G1-1/4-IG N10.01.25.07008Dust filter
| Yükseklik H | 116 (mm) |
| Dış çap D | 136 (mm) |
| Ölçüm aralığı [bar] | bar |
| Ağırlık | 1 (kg) |
| Bağlantı | G1-1/4"-F |
VAM 40 V U BAR10.07.02.00046Vakum ölçer (manometre)
analog ölçüm için ve
vakumun izlenmesi
| Genişlik B | 23 (mm) |
| Yükseklik H | 46 (mm) |
| Dış çap D | 40 (mm) |
| Ölçüm aralığı [bar] | -1,00 ... 0,00 bar |
| Şekil manometreleri | Altta bağlantı |
| Vakum bağlantısı | G1/8"-M |
| Diş G1 | G1/8"-M |
| Ağırlık | 0.06 (kg) |
VENT-EINH 8/6 NC 24V-DC10.01.21.02405Valf ünitesi
| Bağlantı | Hortum 8/6 |
| Kontrol Valfi | Normalde kapalı |
| İnşaat kullanımı | Vakum alanı kavrama sistemi FXP-FMP |
VSL 42-32 PU-DS-AS TR10.07.09.00036Vakum için hortum ve
basinçli hava si̇stemleri̇
| Dış çap D | 42 (mm) |
| İç çap d | 32 (mm) |
| Uzunluk maks. | 20 (m) |
| Malzeme hortumu | PU, tel spiral, antistatik |
| Bükme yarıçapı dak | 25 (mm) |
| Basınç aralığı (çalışma basıncı) [bar] | -1,00 ... 3,77 bar |
| Çalışma sıcaklığı | -40 ... 90 °C |
| Renk | Şeffaf |
VS-MONT 50x15.8x25 VS10.06.02.00343Vakum anahtarı (inst)
| Uzunluk L | 50 (mm) |
| Genişlik B | 15.8 (mm) |
| Yükseklik H | 25 (mm) |
| Özel fonksiyon | Dik olarak monte edilebilir |
| Ölçüm aralığı [bar] | bar |
| İnşaat kullanımı | Vakum anahtarı |
VS-MONT 76.5x19 VSi FXP-FMP10.01.38.02485Vakum anahtarı (inst)
| Uzunluk L | 76.5 (mm) |
| Genişlik B | 19 (mm) |
| Özel fonksiyon | Dik olarak monte edilebilir |
| Ek fonksiyon alanı tutucu | Vakum ve basınç şalteri VSi |
| Ölçüm aralığı [bar] | bar |
| ile | Vakum ve basınç şalteri |
| İnşaat kullanımı | Vakum alanı kavrama sistemi FXP-FMP |
VTR-SL 3x RST60 2xD3210.01.43.00013Vakum dağıtıcı ile
hortum konnektörü
| Uzunluk L | 439 (mm) |
| Genişlik B | 100 (mm) |
| Yükseklik H | 127.5 (mm) |
SCHL-AN W 32-79x79x29 FMP10.01.38.00299Hose connector - 90° pre-assemb
| Uzunluk L | 79 (mm) |
| Genişlik B | 79 (mm) |
| Yükseklik H | 29 (mm) |
| Delik aralığı X1 | 62 (mm) |
| Delik aralığı Y1 | 50 (mm) |
| Dış çap D | 32 (mm) |
| İnşaat kullanımı | Vakum alanı kavrama sistemi FMP |
SCHL-AN 32-79x79x40 FMP10.01.38.00298Hose connector, straight (inst)
| Uzunluk L | 79 (mm) |
| Genişlik B | 79 (mm) |
| Yükseklik H | 40 (mm) |
| Delik aralığı X1 | 62 (mm) |
| Delik aralığı Y1 | 50 (mm) |
| Dış çap D | 32 (mm) |
| İnşaat kullanımı | Vakum alanı kavrama sistemi FMP |
VRS-PL 79x79x12 SPZ G2-IG10.01.21.01280VG-Gripper süngeri - pre-assembly
| Uzunluk L | 79 (mm) |
| Genişlik B | 79 (mm) |
| Yükseklik H | 12 (mm) |
| Diş G1 | G2"-F |
| İnşaat kullanımı | Schmalz Paletleyici |
