MO-PROF 80x40 2TN AL-1
Parça no.: 26.07.01.00021
Vakum gripper sistemlerinin yapımı için alüminyum profil
| Genişlik B | 80 (mm) |
| Yükseklik H | 40 (mm) |
| Uzunluk (maks.) | 6000 (mm) |
| Şekil | 2 T yuvası ile |
| Malzeme | Al Mg Si 0,5 F22 |
Tasarım Verileri
Tasarım Verileri
| Öznitelik | Değer |
|---|---|
| B | 80 mm |
| B1 | 24 mm |
| B2 | 14,3 mm |
| B3 | 5,2 mm |
| d | 4,6 mm |
| H | 40 mm |
| H1 | 20,5 mm |
| H2 | 10 mm |
| S | 4 mm |
| 6.000 mm |
Teknik veri
Teknik veri
| Öznitelik | Değer |
|---|---|
| Alan | 12,1 cm² |
| Direnç momenti Wx | 14 cm3 |
| Direnç momenti Wy | 19,3 cm3 |
| Alan momenti lx | 28,1 cm4 |
| Alanın momenti ly | 77,2 cm4 |
| Sapma maks. | 0,8 mm/m |
| Malzeme | Al Mg Si 0,5 F22 |
| Kütle | 3,3 kg/m |
| Ürün ailesi | MO-PROF |
CAD verileri
CAD verileri
Canlı CAD-Model kullanımı kolay
İndir butonuna tıkladıktan sonra CAD modelini çeşitli dosya formatlarında indirebilirsiniz. Önizleme bu sayfada doğru görüntülenmiyorsa, lütfen "Yeniden Yükle" düğmesine tıklayın.
Dokümantasyon
Dokümantasyon
Aksesuarlar
BEF-WIN 40x40x40 5 MO-PROF25.09.06.00007Montaj braketi
| Genişlik B | 40 (mm) |
| Yükseklik H | 40 (mm) |
| Uzunluk L | 40 (mm) |
| Duvar kalınlığı s | 5 (mm) |
| İnşaat kullanımı | Montaj bölümü |
| Ağırlık | 107 (g) |
DI-RA 80x40 PPTA MO-PROF10.07.08.00132Sızdırmazlık çerçevesi
| Genişlik B | 40 (mm) |
| Yükseklik H | 1 (mm) |
| Uzunluk L | 80 (mm) |
| İnşaat kullanımı | Montaj bölümü |
| Ağırlık | 3 (g) |

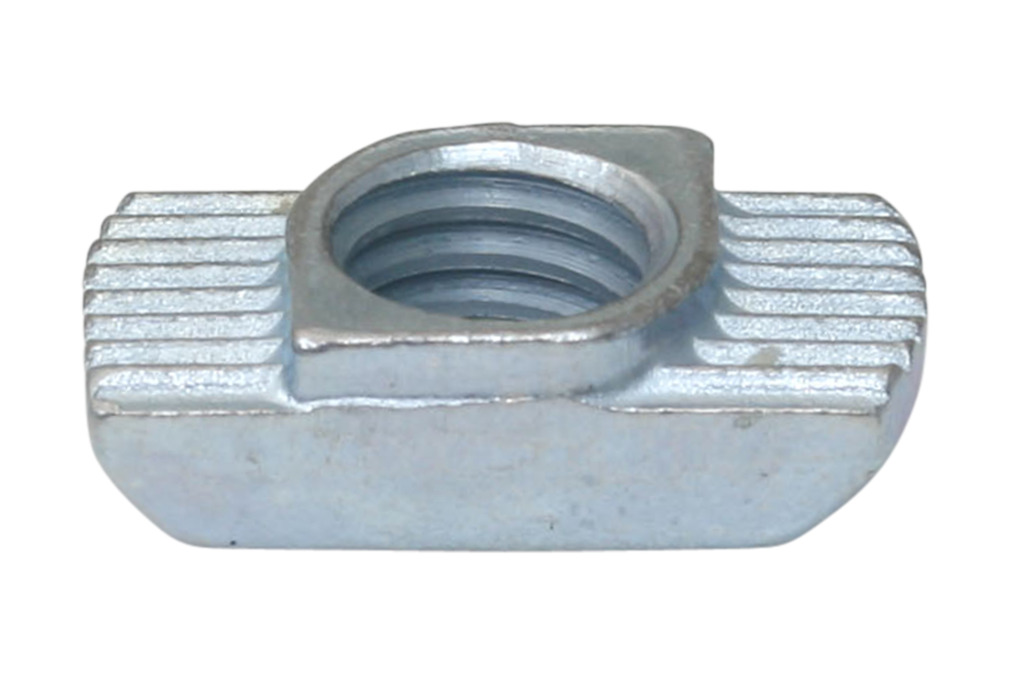

NUT-STEI 10x20 M6-IG25.09.06.00002Profil yuvası için somun
| Genişlik B | 20 (mm) |
| Yükseklik H | 5 (mm) |
| Malzeme | Çelik |
| Uzunluk L | 10 (mm) |
| Diş G1 | M6-F |
| Şekil montaj elemanları | Adım ile |
| Yüzey | galvanizli |
| Ağırlık | 6 (g) |
NUT-STEI 10x20 M8-IG25.09.06.00003Profil yuvası için somun
| Genişlik B | 20 (mm) |
| Yükseklik H | 5 (mm) |
| Malzeme | Çelik |
| Uzunluk L | 10 (mm) |
| Diş G1 | M8-F |
| Şekil montaj elemanları | Adım ile |
| Yüzey | galvanizli |
| Ağırlık | 5 (g) |
NUT-STEI 20x20 M8-IG 1025.09.06.00012Profil yuvası için somun
| Genişlik B | 20 (mm) |
| Yükseklik H | 4.9 (mm) |
| Malzeme | Çelik |
| Uzunluk L | 20 (mm) |
| Diş G1 | M8-F |
| Şekil montaj elemanları | Adım ile |
| Yüzey | galvanizli |
| Ağırlık | 15.9 (g) |
SCHR WN1552 5x20 ST VZ T2520.10.03.00008Tezgah lavabo vidası
| Dış çap D | 5 (mm) |
| Malzeme | Çelik |
| Uzunluk L | 20 (mm) |
| Yüzey | galvanizli |
| Ağırlık | 3.9 (g) |
VBR-PR 150x3 E-FL25.09.06.00006Bölüm konektörü
| Yükseklik H | 3 (mm) |
| Uzunluk L | 150 (mm) |
| Ağırlık | 362 (g) |
| Bağlantı 1 | 2 Sürgülü bloklar |

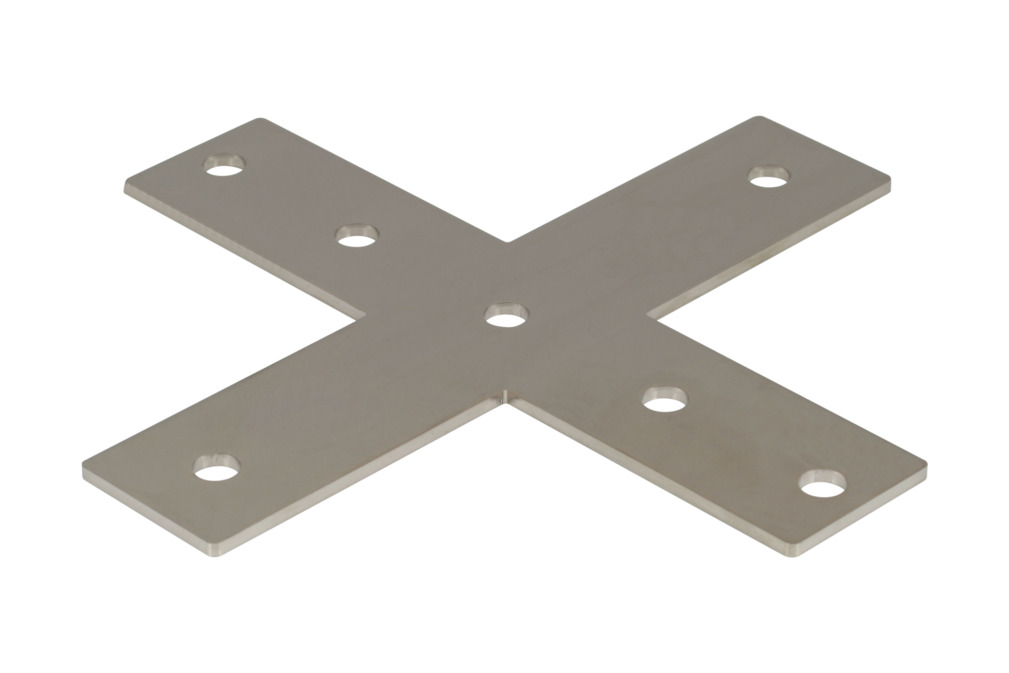

VBR-PR 185x185x3 K-FL25.09.06.00005Bölüm konektörü
| Genişlik B | 185 (mm) |
| Yükseklik H | 3 (mm) |
| Uzunluk L | 185 (mm) |
| Ağırlık | 279 (g) |
| Bağlantı 1 | 2 Sürgülü bloklar |
VRS-PL-80x40 G1/2-IG MO-PROF25.09.06.00010Sızdırmazlık plakası
| Genişlik B | 40 (mm) |
| Yükseklik H | 8 (mm) |
| Uzunluk L | 80 (mm) |
| Diş G1 | G1/2"-F |
| İnşaat kullanımı | Montaj bölümü |
| Ağırlık | 170 (g) |

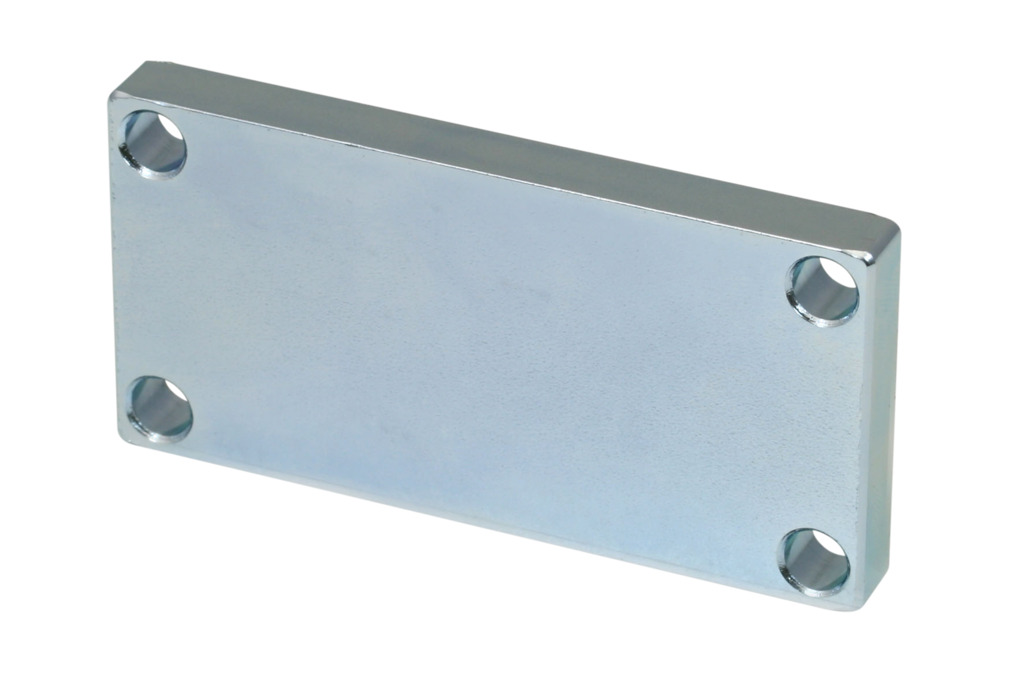

VRS-PL-80x40 MO-PROF25.09.06.00001Sızdırmazlık plakası
| Genişlik B | 40 (mm) |
| Yükseklik H | 8 (mm) |
| Malzeme | Çelik |
| Uzunluk L | 80 (mm) |
| İnşaat kullanımı | Montaj bölümü |
| Ağırlık | 191 (g) |
