HT-SG A3 I 10 31 NPT3/8-AG AV
Parça no.: 10.07.06.00597
Vantuz için tutucu
| Bağlantı 1 | Bilyalı kafa 28,5 mm |
| Şekil | entegre nozul |
| Vantuz bağlantısı | NPT3/8-M |
| Ek fonksiyon ejektörü | Atmosferik havalandırma |

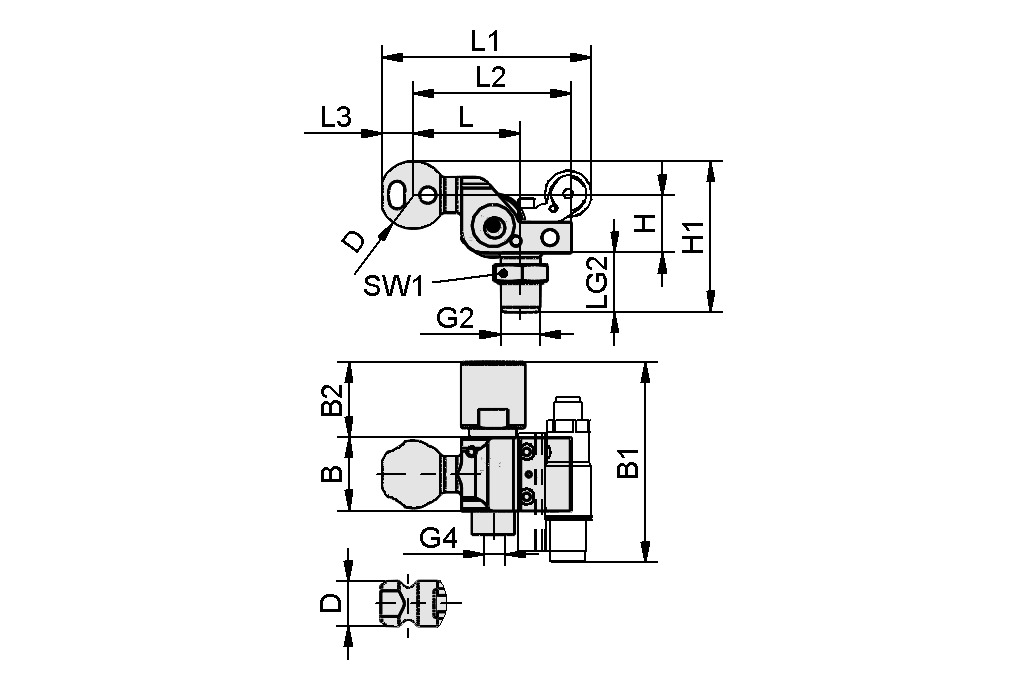

Tasarım Verileri
Tasarım Verileri
| Öznitelik | Değer |
|---|---|
| B | 31 mm |
| B1 | 73 mm |
| B2 | 32 mm |
| D | 28,5 mm |
| G2 | NPT3/8-M |
| G4 | G1/8"-F |
| H | 24,5 mm |
| H1 | 56,8 mm |
| L | 45,5 mm |
| L1 | 80 mm |
| L2 | 67 mm |
| L3 | 13 mm |
| LG2 | 15 mm |
Teknik veri
Teknik veri
| Öznitelik | Değer |
|---|---|
| Ağırlık | 143,3 g |
| Ürün ailesi | HT-SG-I |
CAD verileri
CAD verileri
Canlı CAD-Model kullanımı kolay
İndir butonuna tıkladıktan sonra CAD modelini çeşitli dosya formatlarında indirebilirsiniz. Önizleme bu sayfada doğru görüntülenmiyorsa, lütfen "Yeniden Yükle" düğmesine tıklayın.
Dokümantasyon
Dokümantasyon
Aksesuarlar
STV-GE G1/8-AG 610.08.02.00204Otomatik bağlantı rakoru, düz
| Diş G1 | G1/8"-M |
| Dış hortum çapı | 6 (mm) |
| Malzeme | Pirinç |
| Çalışma sıcaklığı | -20 ... 80 °C |
| Dış çap D | 11.4 (mm) |
| Uzunluk L | 16.4 (mm) |
STV-W G1/8-AG 610.08.02.00288Otomatik bağlantı rakoru, döner
dirsek
| Diş G1 | G1/8"-M |
| Dış hortum çapı | 6 (mm) |
| Malzeme | Plastikler |
| Çalışma sıcaklığı | °C |
| Uzunluk L | 20.8 (mm) |
