FST-LOCK-HD G1/4-AG 100 NC VG SFP
Parça no.: 10.01.02.01798
Kilitlenebilir yaylı piston ile sıkıştırma ve yükseklik dengeleme, Ağır Hizmet
| Vantuz bağlantısı | G1/4"-M |
| Yay stroku Z | 100 (mm) |
| İnşaat işlevselliği | basınç olmadan kapalı |
| Şekil montaj elemanları | dönme önleyici korumalı |
| Şekil | Sensör son konumu / sabitleme |
| Vakum bağlantısı | G1/8"-F |
| Montaj bağlantısı | M30x1.5-M |
| Basınçlı hava bağlantısı | G1/8"-F |
| Tightening torque (max) | 50 (Nm) |

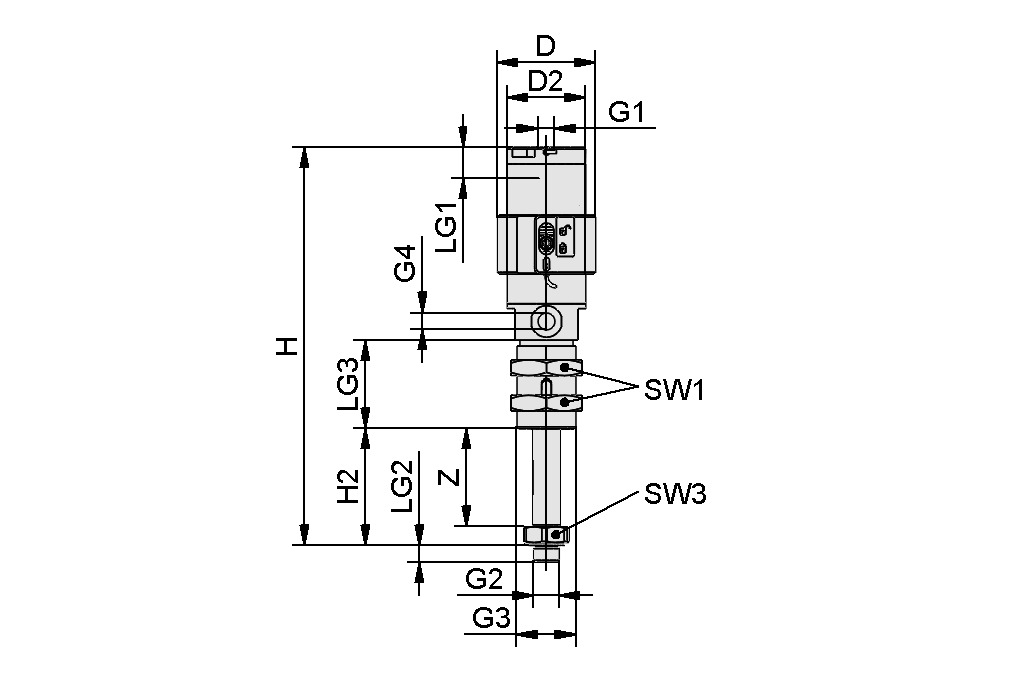

Tasarım Verileri
Tasarım Verileri
| Öznitelik | Değer |
|---|---|
| D | 50 mm |
| D2 | 40 mm |
| G1 | G1/8"-F |
| G2 | G1/4"-M |
| G3 | M30x1.5-M |
| G4 | G1/8"-F |
| H | 267,3 mm |
| H2 | 109,3 mm |
| LG1 | 12 mm |
| LG2 | 8,5 mm |
| LG3 | 60 mm |
| SW1 | 36 mm |
| SW3 | 22 mm |
| Z (İnme) | 100 mm |
Teknik veri
Teknik veri
| Öznitelik | Değer |
|---|---|
| Yay oranı | 0,33 N/mm |
| Yay ön gerilimi | 3,28 N |
| Yay kuvveti merkezi | 19,68 N |
| Dikey yük | 1.500 N |
| Yatay yük | 150 N |
| Ağırlık | 1.070 g |
| Çalışma sıcaklığı | 0 ... 50 °C |
| Basınç aralığı (çalışma basıncı) [bar] | 4,0 ... 7,0 bar |
| Frenleme kuvveti | 350 N |
| İnşaat işlevselliği | basınç olmadan kapalı |
| Tightening torque (max) | 50 Nm |
| Ürün ailesi | FST-LOCK-HD |
CAD verileri
CAD verileri
Canlı CAD-Model kullanımı kolay
İndir butonuna tıkladıktan sonra CAD modelini çeşitli dosya formatlarında indirebilirsiniz. Önizleme bu sayfada doğru görüntülenmiyorsa, lütfen "Yeniden Yükle" düğmesine tıklayın.
Dokümantasyon
Dokümantasyon
Yedek parçalar

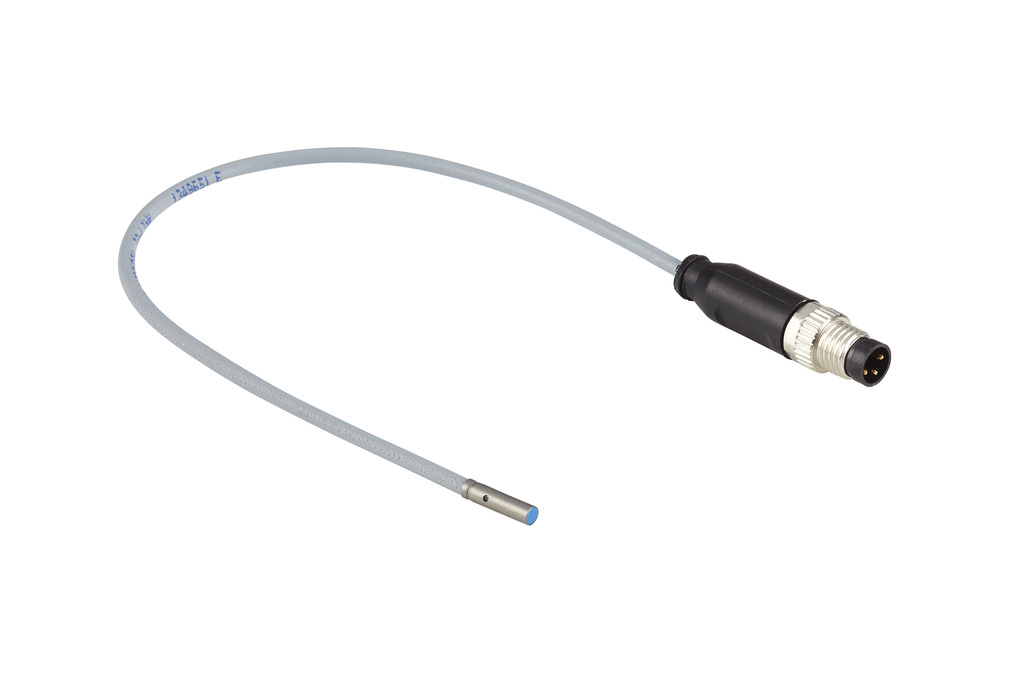

NAEH-SCHA SIND 1 10-30V-DC21.01.09.00127Yakınlık anahtarı
| Dış çap D | 3 (mm) |
| Uzunluk L | 12 (mm) |
| İnşaat vakum anahtarı | Endüktif sensör |
| Gerilim | 10-30V-DC |
| Elektrik bağlantısı | Erkek bağlantı M8, 3 pol |
Aksesuarlar
STV-GE G1/8-AG 610.08.02.00204Otomatik bağlantı rakoru, düz
| Diş G1 | G1/8"-M |
| Dış hortum çapı | 6 (mm) |
| Malzeme | Pirinç |
| Çalışma sıcaklığı | -20 ... 80 °C |
| Dış çap D | 11.4 (mm) |
| Uzunluk L | 16.4 (mm) |
STV-W G1/8-AG 610.08.02.00158Otomatik bağlantı rakoru, döner
dirsek
| Diş G1 | G1/8"-M |
| Dış hortum çapı | 6 (mm) |
| Malzeme | Nikel kaplama |
| Çalışma sıcaklığı | -20 ... 80 °C |
| Uzunluk L | 20.1 (mm) |
VSL 6-4 PU MI-TR10.07.09.00002Vakum için hortum ve
basinçli hava si̇stemleri̇
| Dış çap D | 6 (mm) |
| İç çap d | 4 (mm) |
| Uzunluk maks. | 500 (m) |
| Malzeme hortumu | PU |
| Bükme yarıçapı dak | 35 (mm) |
| Basınç aralığı (çalışma basıncı) [bar] | -0,95 ... 10,00 bar |
| Çalışma sıcaklığı | -20 ... 90 °C |
| Renk | Sütlü şeffaf |
HT-FST A2 42 M30x1.510.07.06.00474Yaylı piston için tutucu
| Bağlantı 1 | Ø19mm yuvalı cıvata |
| Genişlik B | 42 (mm) |
| Diş G3 | M30x1.5-F |
HT-FST A3 42 M30x1.510.07.06.00472Yaylı piston için tutucu
| Bağlantı 1 | Bilyalı kafa 28,5 mm |
| Genişlik B | 42 (mm) |
| Diş G3 | M30x1.5-F |
HT-FST A5 42 M30x1.510.07.06.00473Yaylı piston için tutucu
| Bağlantı 1 | Bilyalı kafa 32 mm |
| Genişlik B | 42 (mm) |
| Diş G3 | M30x1.5-F |
