VTR G3/8-IG 9xG1/4 AL
Parça no.: 10.09.03.00054
Vakum/basınçlı hava dağıtıcısı
| Giriş | G3/8"-IG |
| Çıkışlar | 9 x thread G1/4"-F |
| Uzunluk L | 116 (mm) |
| Genişlik B | 39 (mm) |
| Yükseklik H | 24 (mm) |
| Malzeme | Alüminyum |

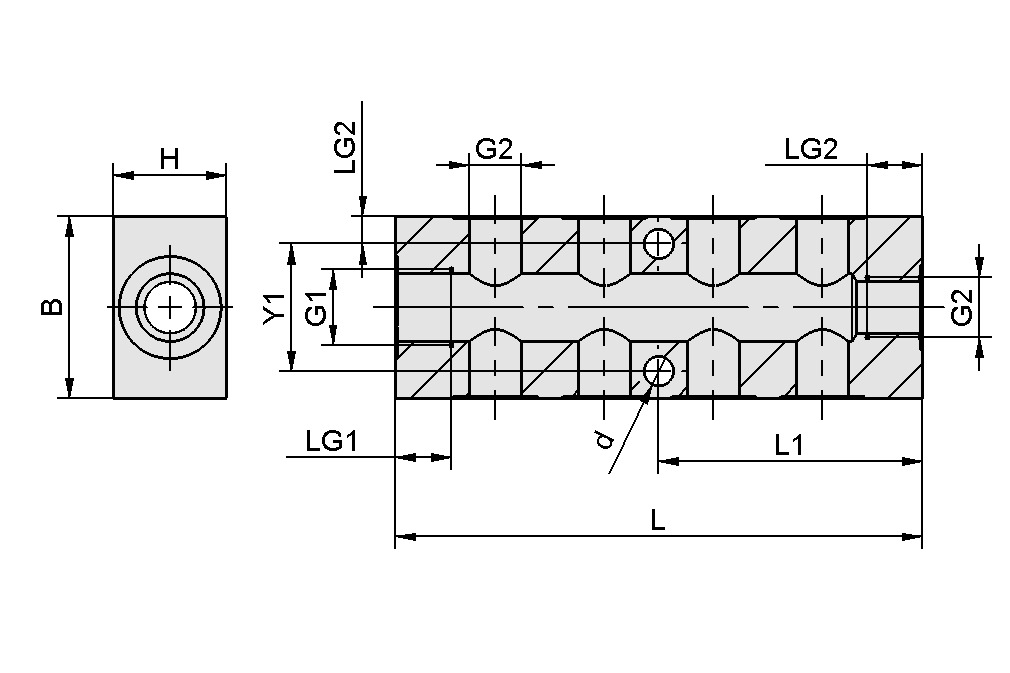

Tasarım Verileri
Tasarım Verileri
| Öznitelik | Değer |
|---|---|
| B | 39 mm |
| d | 6,5 mm |
| G1 | G3/8"-F |
| G2 | G1/4"-F |
| H | 24 mm |
| L | 116 mm |
| L2 | 34 mm |
| LG1 | 10,5 mm |
| LG2 | 10,5 mm |
| X1 | 48 mm |
| Y1 | 27 mm |
| Dağıtım türü | 9 x diş G1/4-F" |
Teknik veri
Teknik veri
| Öznitelik | Değer |
|---|---|
| Malzeme | Alüminyum |
| Ağırlık | 240 g |
| Ürün ailesi | VTR |
CAD verileri
CAD verileri
Canlı CAD-Model kullanımı kolay
İndir butonuna tıkladıktan sonra CAD modelini çeşitli dosya formatlarında indirebilirsiniz. Önizleme bu sayfada doğru görüntülenmiyorsa, lütfen "Yeniden Yükle" düğmesine tıklayın.
Dokümantasyon
Dokümantasyon
Aksesuarlar
VRS-SB G1/4-AG ISKT O-Ring10.08.06.00044Bilezikli sızdırmazlık vidası
| Diş G1 | G1/4"-M |
| Malzeme | Pirinç |
| Yüzey | nikel kaplama |
VRS-SB G3/8-AG ISKT O-Ring10.08.06.00045Bilezikli sızdırmazlık vidası
| Diş G1 | G3/8"-M |
| Malzeme | Pirinç |
| Yüzey | nikel kaplama |
STV-GE G1/4-AG 1010.08.02.00251Otomatik bağlantı rakoru, düz
| Diş G1 | G1/4"-M |
| Dış hortum çapı | 10 (mm) |
| Malzeme | Pirinç |
| Çalışma sıcaklığı | -20 ... 80 °C |
| Dış çap D | 16.5 (mm) |
| Uzunluk L | 23.4 (mm) |
STV-GE G3/8-AG 1010.08.02.00252Otomatik bağlantı rakoru, düz
| Diş G1 | G3/8"-M |
| Dış hortum çapı | 10 (mm) |
| Malzeme | Pirinç |
| Çalışma sıcaklığı | -20 ... 80 °C |
| Dış çap D | 16.5 (mm) |
| Uzunluk L | 20.1 (mm) |
STV-GE G3/8-AG 810.08.02.00237Otomatik bağlantı rakoru, düz
| Diş G1 | G3/8"-M |
| Dış hortum çapı | 8 (mm) |
| Malzeme | Pirinç |
| Çalışma sıcaklığı | -20 ... 80 °C |
| Dış çap D | 14.6 (mm) |
| Uzunluk L | 17.4 (mm) |
STV-GE G1/4-AG 810.08.02.00207Otomatik bağlantı rakoru, düz
| Diş G1 | G1/4"-M |
| Dış hortum çapı | 8 (mm) |
| Malzeme | Pirinç |
| Çalışma sıcaklığı | -20 ... 80 °C |
| Dış çap D | 13.9 (mm) |
| Uzunluk L | 17.8 (mm) |
STV-GE G3/8-AG 1210.08.02.00209Otomatik bağlantı rakoru, düz
| Diş G1 | G3/8"-M |
| Dış hortum çapı | 12 (mm) |
| Malzeme | Pirinç |
| Çalışma sıcaklığı | -20 ... 80 °C |
| Dış çap D | 19.5 (mm) |
| Uzunluk L | 23.6 (mm) |
