VTR G1/4-IG 9xG1/8 AL
Parça no.: 10.09.03.00056
Vakum/basınçlı hava dağıtıcısı
| Giriş | G1/4"-IG |
| Çıkışlar | 9 x thread G1/8"-F |
| Uzunluk L | 90 (mm) |
| Genişlik B | 35 (mm) |
| Yükseklik H | 20 (mm) |
| Malzeme | Alüminyum |

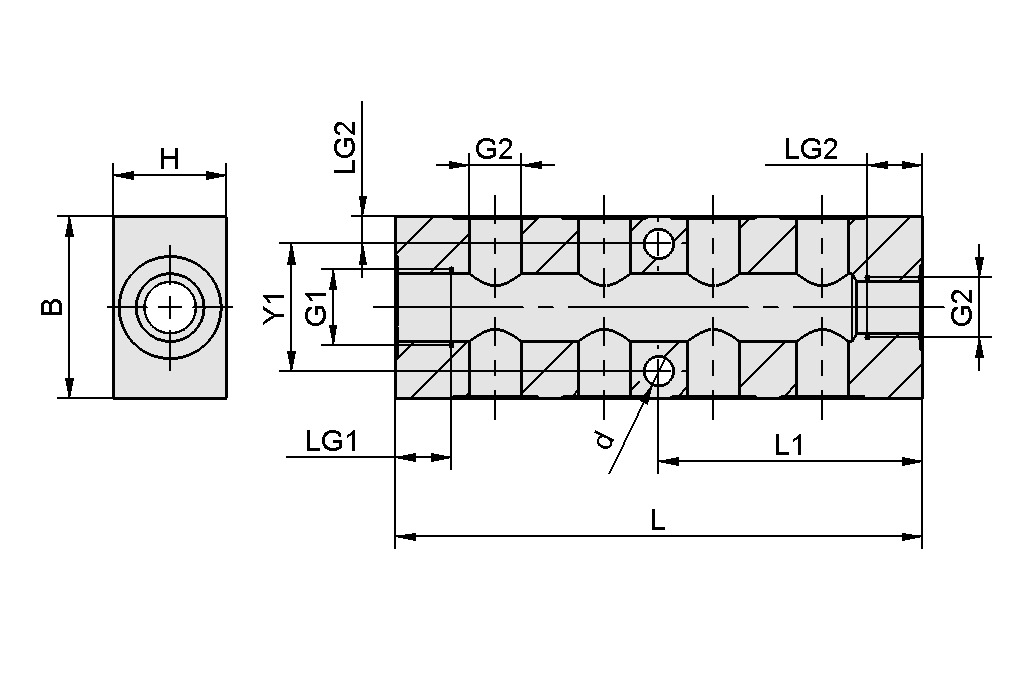

Tasarım Verileri
Tasarım Verileri
| Öznitelik | Değer |
|---|---|
| B | 35 mm |
| d | 6,5 mm |
| G1 | G1/4"-F |
| G2 | G1/8"-F |
| H | 20 mm |
| L | 90 mm |
| L2 | 45 mm |
| LG1 | 8,5 mm |
| LG2 | 7,5 mm |
| Y1 | 22 mm |
| Dağıtım türü | 9 x diş G1/8-F" |
Teknik veri
Teknik veri
| Öznitelik | Değer |
|---|---|
| Malzeme | Alüminyum |
| Ağırlık | 120 g |
| Ürün ailesi | VTR |
CAD verileri
CAD verileri
Canlı CAD-Model kullanımı kolay
İndir butonuna tıkladıktan sonra CAD modelini çeşitli dosya formatlarında indirebilirsiniz. Önizleme bu sayfada doğru görüntülenmiyorsa, lütfen "Yeniden Yükle" düğmesine tıklayın.
Dokümantasyon
Dokümantasyon
Aksesuarlar
VRS-SB G1/4-AG ISKT O-Ring10.08.06.00044Bilezikli sızdırmazlık vidası
| Diş G1 | G1/4"-M |
| Malzeme | Pirinç |
| Yüzey | nikel kaplama |
VRS-SB G1/8-AG ISKT O-Ring10.08.06.00043Bilezikli sızdırmazlık vidası
| Diş G1 | G1/8"-M |
| Malzeme | Pirinç |
| Yüzey | nikel kaplama |
STV-GE G1/8-AG 610.08.02.00204Otomatik bağlantı rakoru, düz
| Diş G1 | G1/8"-M |
| Dış hortum çapı | 6 (mm) |
| Malzeme | Pirinç |
| Çalışma sıcaklığı | -20 ... 80 °C |
| Dış çap D | 11.4 (mm) |
| Uzunluk L | 16.4 (mm) |
STV-GE G1/8-AG 810.08.02.00206Otomatik bağlantı rakoru, düz
| Diş G1 | G1/8"-M |
| Dış hortum çapı | 8 (mm) |
| Malzeme | Pirinç |
| Çalışma sıcaklığı | °C |
| Dış çap D | 14 (mm) |
| Uzunluk L | 20.7 (mm) |
STV-GE G1/4-AG 810.08.02.00207Otomatik bağlantı rakoru, düz
| Diş G1 | G1/4"-M |
| Dış hortum çapı | 8 (mm) |
| Malzeme | Pirinç |
| Çalışma sıcaklığı | -20 ... 80 °C |
| Dış çap D | 13.9 (mm) |
| Uzunluk L | 17.8 (mm) |
STV-GE G1/4-AG 1210.08.02.00208Otomatik bağlantı rakoru, düz
| Diş G1 | G1/4"-M |
| Dış hortum çapı | 12 (mm) |
| Malzeme | Pirinç |
| Çalışma sıcaklığı | -20 ... 80 °C |
| Dış çap D | 19.5 (mm) |
| Uzunluk L | 29 (mm) |
STV-GE G1/4-AG 1010.08.02.00251Otomatik bağlantı rakoru, düz
| Diş G1 | G1/4"-M |
| Dış hortum çapı | 10 (mm) |
| Malzeme | Pirinç |
| Çalışma sıcaklığı | -20 ... 80 °C |
| Dış çap D | 16.5 (mm) |
| Uzunluk L | 23.4 (mm) |
