VTR G1/4-IG 5xG1/8 POM
Parça no.: 10.09.03.00097
Vakum/basınçlı hava dağıtıcısı
| Giriş | G1/4"-IG |
| Çıkışlar | 5 x thread G1/8"-F |
| Uzunluk L | 60 (mm) |
| Genişlik B | 35 (mm) |
| Yükseklik H | 20 (mm) |
| Malzeme | Polioksimetilen |

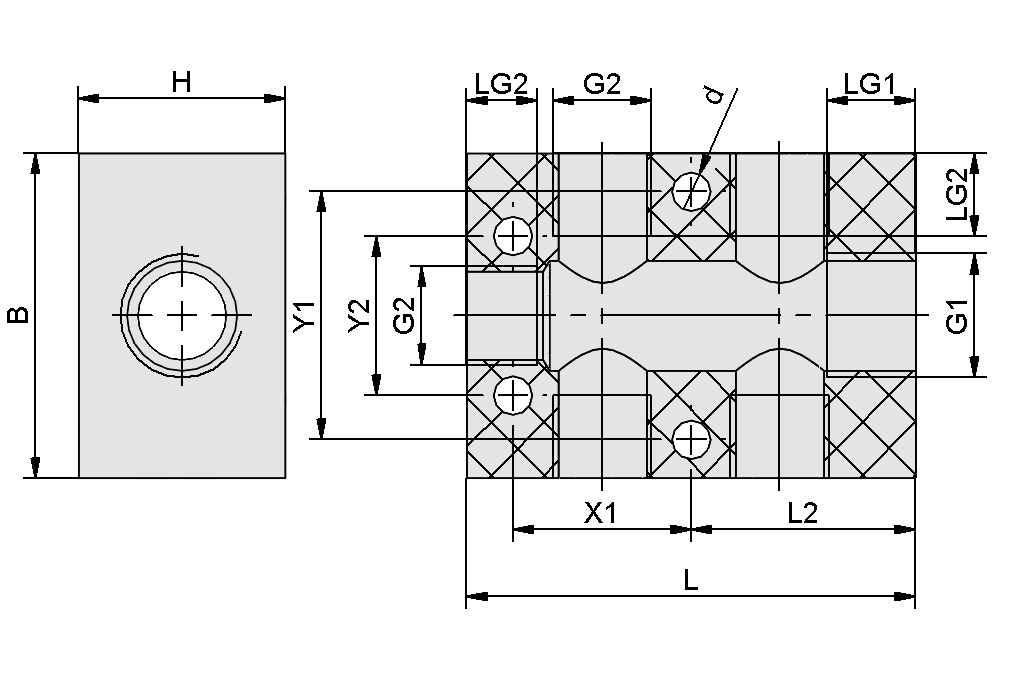

Tasarım Verileri
Tasarım Verileri
| Öznitelik | Değer |
|---|---|
| B | 35 mm |
| d | 6,5 mm |
| G1 | G1/4"-F |
| G2 | G1/8"-F |
| H | 20 mm |
| L | 60 mm |
| L2 | 30 mm |
| LG1 | 8,5 mm |
| LG2 | 7,5 mm |
| Y1 | 22 mm |
| Dağıtım türü | 5 x diş G1/8"-F |
Teknik veri
Teknik veri
| Öznitelik | Değer |
|---|---|
| Sıkma torku G1 (maks.) | 2 Nm |
| Sıkma torku G2 (maks.) | 1 Nm |
| Malzeme | Polioksimetilen |
| Ağırlık | 46 g |
| Ürün ailesi | VTR |
CAD verileri
CAD verileri
Canlı CAD-Model kullanımı kolay
İndir butonuna tıkladıktan sonra CAD modelini çeşitli dosya formatlarında indirebilirsiniz. Önizleme bu sayfada doğru görüntülenmiyorsa, lütfen "Yeniden Yükle" düğmesine tıklayın.
Dokümantasyon
Dokümantasyon
Aksesuarlar
ST G1/4-AG 6 MS-V10.08.03.00156Hortum manşonu
| Diş G1 | G1/4"-M |
| Hortum çapı (tavsiye edilen) d | 6 (mm) |
| Malzeme | Pirinç |
| Yüzey | nikel kaplama |
| Uzunluk L | 5 (mm) |
| Nominal çap dn | 4.5 (mm) |
ST G1/4-AG 9 MS-V10.08.03.00157Hortum manşonu
| Diş G1 | G1/4"-M |
| Hortum çapı (tavsiye edilen) d | 9 (mm) |
| Malzeme | Pirinç |
| Yüzey | nikel kaplama |
| Uzunluk L | 5 (mm) |
| Nominal çap dn | 7.5 (mm) |
ST G1/4-AG 13 MS-V10.08.03.00158Hortum manşonu
| Diş G1 | G1/4"-M |
| Hortum çapı (tavsiye edilen) d | 13 (mm) |
| Malzeme | Pirinç |
| Yüzey | nikel kaplama |
| Uzunluk L | 5.5 (mm) |
| Nominal çap dn | 7.5 (mm) |
VRS-SB G1/4-AG ISKT O-Ring10.08.06.00044Bilezikli sızdırmazlık vidası
| Diş G1 | G1/4"-M |
| Malzeme | Pirinç |
| Yüzey | nikel kaplama |
VRS-S G1/4-AG10.08.06.00048Bileziksiz sızdırmazlık vidası
| Diş G1 | G1/4"-M |
| Malzeme | Pirinç |
| Yüzey | nikel kaplama |
ST G1/8-AG 4 MS-ROH10.08.03.00153Hortum manşonu
| Diş G1 | G1/8"-M |
| Hortum çapı (tavsiye edilen) d | 4 (mm) |
| Malzeme | Pirinç |
| Yüzey | ham |
| Uzunluk L | 4 (mm) |
| Nominal çap dn | 2.5 (mm) |
ST G1/8-AG 6 MS-V10.08.03.00154Hortum manşonu
| Diş G1 | G1/8"-M |
| Hortum çapı (tavsiye edilen) d | 6 (mm) |
| Malzeme | Pirinç |
| Yüzey | nikel kaplama |
| Uzunluk L | 5 (mm) |
| Nominal çap dn | 4.4 (mm) |
ST G1/8-AG 9 MS-V10.08.03.00155Hortum manşonu
| Diş G1 | G1/8"-M |
| Hortum çapı (tavsiye edilen) d | 9 (mm) |
| Malzeme | Pirinç |
| Yüzey | nikel kaplama |
| Uzunluk L | 5 (mm) |
| Nominal çap dn | 4 (mm) |
VRS-SB G1/8-AG ISKT O-Ring10.08.06.00043Bilezikli sızdırmazlık vidası
| Diş G1 | G1/8"-M |
| Malzeme | Pirinç |
| Yüzey | nikel kaplama |
VRS-S G1/8-AG10.08.06.00047Bileziksiz sızdırmazlık vidası
| Diş G1 | G1/8"-M |
| Malzeme | Pirinç |
| Yüzey | nikel kaplama |
