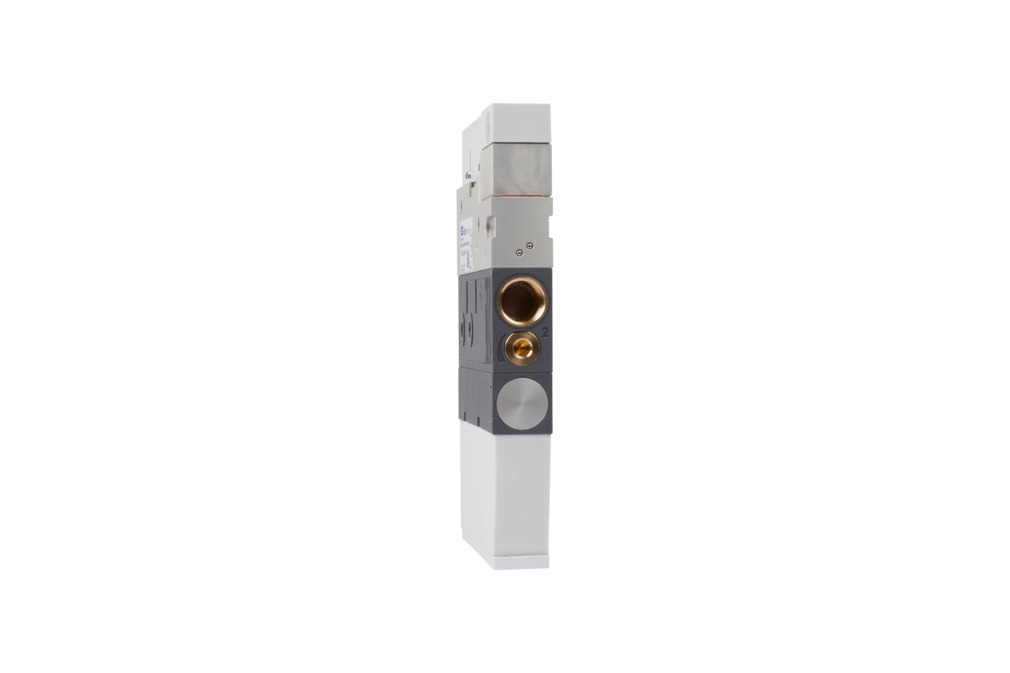

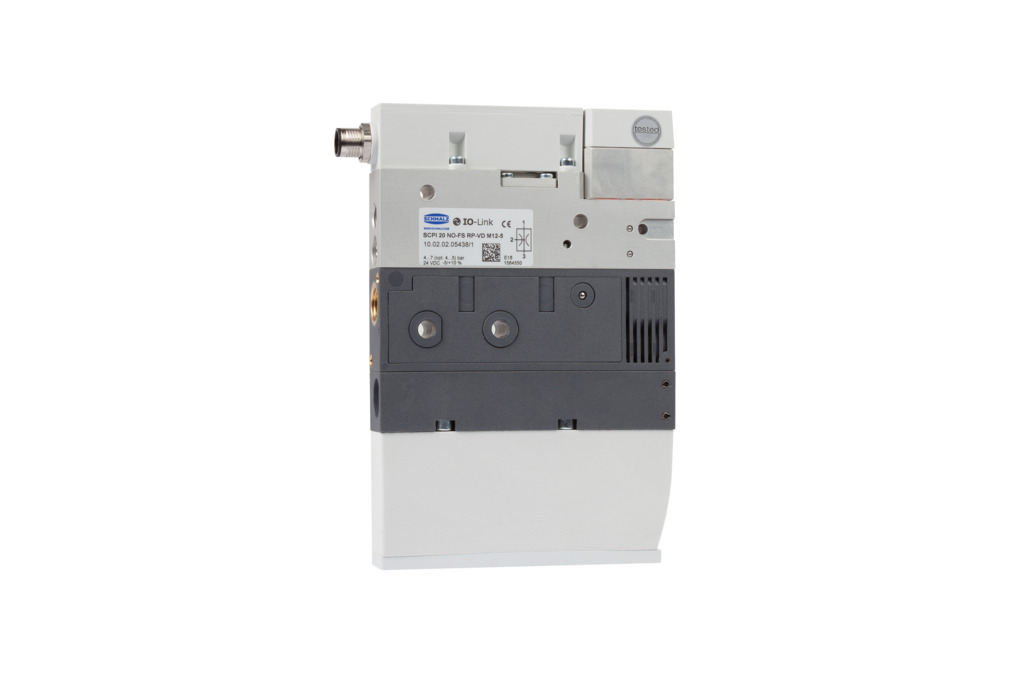

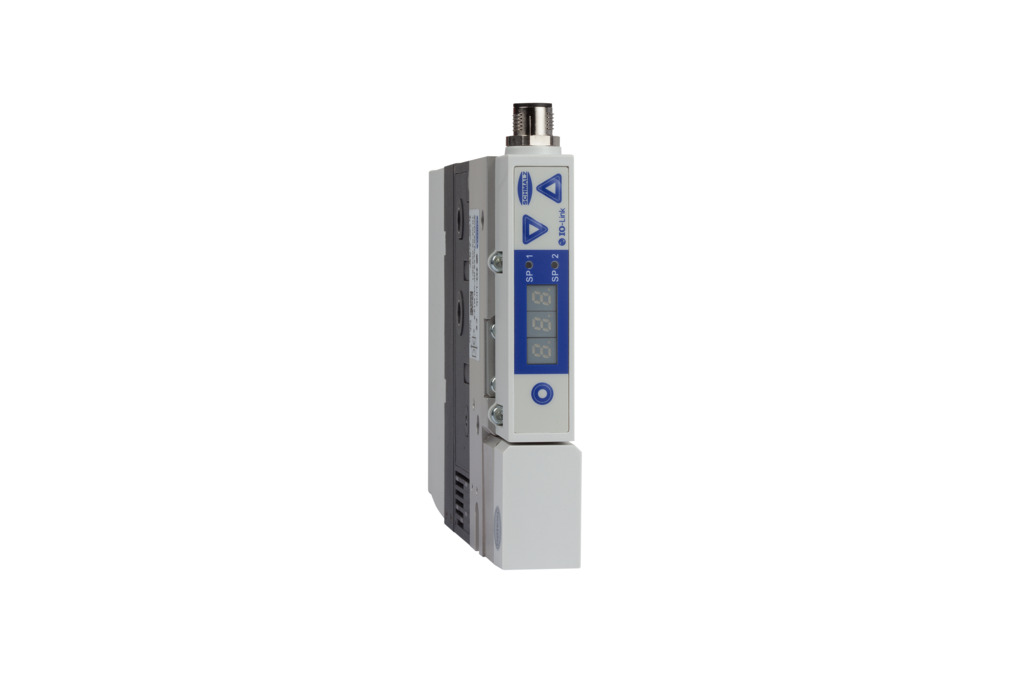

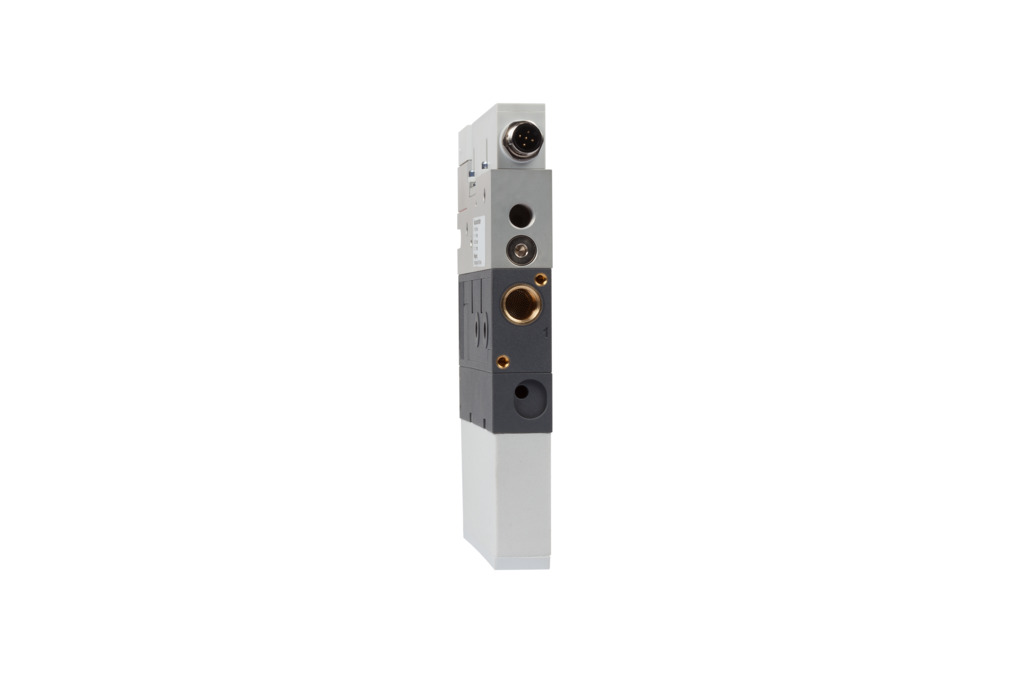

SCPi-FS 20 NO RP M12-5
Parça no.: 10.02.02.05438
Kompakt ejektör
| Nozul boyutu | 2,0 mm |
| Vakum debisi (maks.) | 135 (l/min) |
| Hava tüketimi emiş | 190 (l/min) |
| Ses seviyesi serbest | 76 (dB(A)) |
| Basınç aralığı (çalışma basıncı) [bar] | 4,0 ... 7,0 bar |
| Maks. vakum | -850 (mbar) |
| Kontrol Valfi | Normalde açık |
| Elektrik bağlantısı | Erkek bağlantı M12, 5 pol |
| Koruma tipi IP | IP 65 (fiş ile) |
| Yönetmelik | -630 (mbar) |
| Şekil kompakt ejektörler | Pnömatik kontrol |
Tasarım Verileri
Tasarım Verileri
| Öznitelik | Değer |
|---|---|
| B | 22,8 mm |
| d | 6,4 mm |
| d1 | 5,5 mm |
| G1 | G1/4"-F |
| G2 | G3/8"-F |
| G3 | M12x1-M |
| G4 | M4-F |
| G5 | G1/8"-F |
| H | 170 mm |
| H1 | 98 mm |
| H2 | 60 mm |
| H3 | 87,5 mm |
| H4 | 76 mm |
| H5 | 127,5 mm |
| L | 118 mm |
| L1 | 126,5 mm |
| L2 | 112,5 mm |
| L3 | 67,5 mm |
| L4 | 36,75 mm |
| X1 | 27,5 mm |
| X2 | 14 mm |
| X3 | 58 mm |
| Y2 | 30 mm |
| Y3 | 10 mm |
Teknik veri
Teknik veri
| Öznitelik | Değer |
|---|---|
| Nozul çapı | 2 mm |
| Vakum debisi (maks.) | 135 l/min |
| Vakum debisi (maks.) | 8,1 m³/h |
| Vakum debisi (maks.) | 4,77 cfm |
| Maks. vakum | -25,1 inHg |
| Tahliye derecesi | 85 % |
| Hava tüketimi emiş | 190 l/min |
| Hava tüketimi emiş | 11,4 m³/h |
| Hava tüketimi emiş | 6,71 cfm |
| Maks. hava tüketimi üfleme | 310 l/min |
| Hava tüketimi üfleme | 10,95 cfm |
| Basınç aralığı (çalışma basıncı) [bar] | 4,0 ... 7,0 bar |
| Basınç aralığı (çalışma basıncı) [bar] | 58,0 ... 101,5 |
| Tavsiye edilen iç hortum çapı basınçlı hava | 6 mm |
| Tavsiye edilen iç hortum çapı vakum | 8 mm |
| Ses seviyesi serbest | 76 dB(A) |
| Kontrol Valfi | Normalde açık |
| Ağırlık | 0,62 kg |
| Çalışma sıcaklığı | 5 ... 50 °C |
| Ürün ailesi | SCPi |
Performans verisi
Performans verisi
CAD verileri
CAD verileri
Canlı CAD-Model kullanımı kolay
İndir butonuna tıkladıktan sonra CAD modelini çeşitli dosya formatlarında indirebilirsiniz. Önizleme bu sayfada doğru görüntülenmiyorsa, lütfen "Yeniden Yükle" düğmesine tıklayın.
Dokümantasyon
Dokümantasyon
Yazılım
Yazılım
Bu ürün için eşleşen yazılım bu bölümde mevcuttur.
| Dokümantasyon | Dil |
|---|---|
| İngilizce |
Yedek parçalar
SD 111x21x45 SMPi/SCPi10.02.02.03381Vakum jeneratörleri için susturucu
| Uzunluk L | 111 (mm) |
| Genişlik B | 21 (mm) |
| Yükseklik H | 45 (mm) |
| İnşaat kullanımı | Kompakt ejektörler SMPI/SCPI |
Aksesuarlar
ASK B-M12-5 5000 K-5P21.04.05.00080Bağlantı kablosu
| Elektrik bağlantısı | Soket M12, 5 kutuplu |
| Kablo uzunluğu | 5000 (mm) |
| Bağlantı 2 | Kablo, 5 kutuplu |
| Malzeme hortumu | PUR kablo |
ASK B-M12-5 1000 S-M12-521.04.05.00158Bağlantı kablosu
| Basınç aralığı (çalışma basıncı) [bar] | bar |
| Elektrik bağlantısı | Soket M12, 5 kutuplu |
| Kablo uzunluğu | 1000 (mm) |
| Bağlantı 2 | Fiş M12, 5 kutuplu |
| Malzeme hortumu | PUR kablo |
