SBP-C 20 S03 NO A
Parça no.: 10.02.01.00591
Temel ejektör "BASE PUMP kontrollü" çok hafif yapıya sahip
| Nozul çapı | 2 (mm) |
| Tahliye derecesi | 85 (%) |
| Bağlantı | Hortum D8(1)-D10(2) |
| Optimum çalışma basıncı | 4.5 (bar) |
| Vakum debisi (maks.) | 123 (l/min) |
| Hava tüketimi emiş | 208 (l/min) |
| Kontrol Valfi | Normalde açık |
| Şekil kompakt ejektörler | Üfleme fonksiyonu |
Tasarım Verileri
Tasarım Verileri

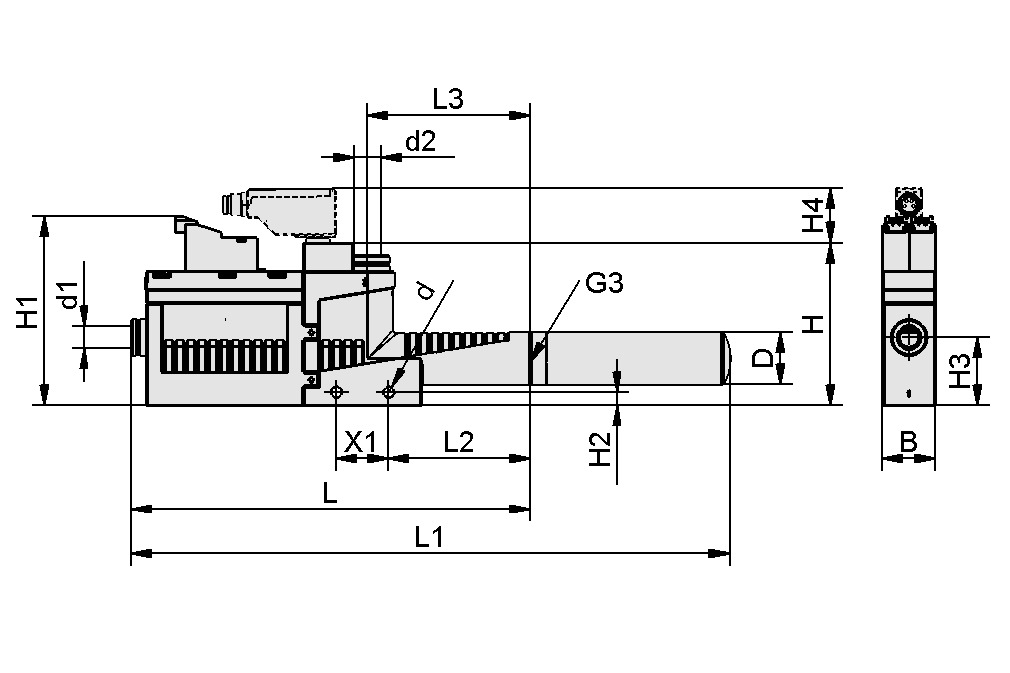

/7288251b27c8_P_10.02.01.00591_01.jpg)
| Öznitelik | Değer |
|---|---|
| B | 20 mm |
| d | 4,2 mm |
| d1 | 8 mm |
| d2 | 10 mm |
| D | 20 mm |
| G3 | G3/8"-F |
| H | 57,5 mm |
| H1 | 72 mm |
| H2 | 5,2 mm |
| H3 | 26 mm |
| L | 152 mm |
| L1 | 228 mm |
| L2 | 54 mm |
| L3 | 62 mm |
| X1 | 20 mm |
Teknik veri
Teknik veri
| Öznitelik | Değer |
|---|---|
| Nozul çapı | 2 mm |
| Tahliye derecesi | 85 % |
| Vakum debisi (maks.) | 7,4 m³/h |
| Vakum debisi (maks.) | 123 l/min |
| Hava tüketimi emiş | 12,5 m³/h |
| Hava tüketimi emiş | 208 l/min |
| Ses seviyesi serbest | 77 dB(A) |
| Ses seviyesi emiş | 68 dB(A) |
| Basınç aralığı (çalışma basıncı) [bar] | 3,0 ... 6,0 bar |
| Optimum çalışma basıncı | 4,5 bar |
| Tavsiye edilen iç hortum çapı basınçlı hava | 6 mm |
| Tavsiye edilen iç hortum çapı vakum | 7 mm |
| Ağırlık | 146 g |
| Çalışma sıcaklığı | 0 ... 50 °C |
| Basınç aralığı (çalışma basıncı) [bar] | 43,5 ... 87,0 |
| Optimum basınç | 65,2 psi |
| Vakum debisi (maks.) | 4,34 cfm |
| Hava tüketimi emiş | 7,35 cfm |
| Hava tüketimi üfleme | 3,18 cfm |
| Ürün ailesi | SBP-C |
Performans verisi
Performans verisi
CAD verileri
CAD verileri
Canlı CAD-Model kullanımı kolay
İndir butonuna tıkladıktan sonra CAD modelini çeşitli dosya formatlarında indirebilirsiniz. Önizleme bu sayfada doğru görüntülenmiyorsa, lütfen "Yeniden Yükle" düğmesine tıklayın.
Dokümantasyon
Dokümantasyon
Yedek parçalar

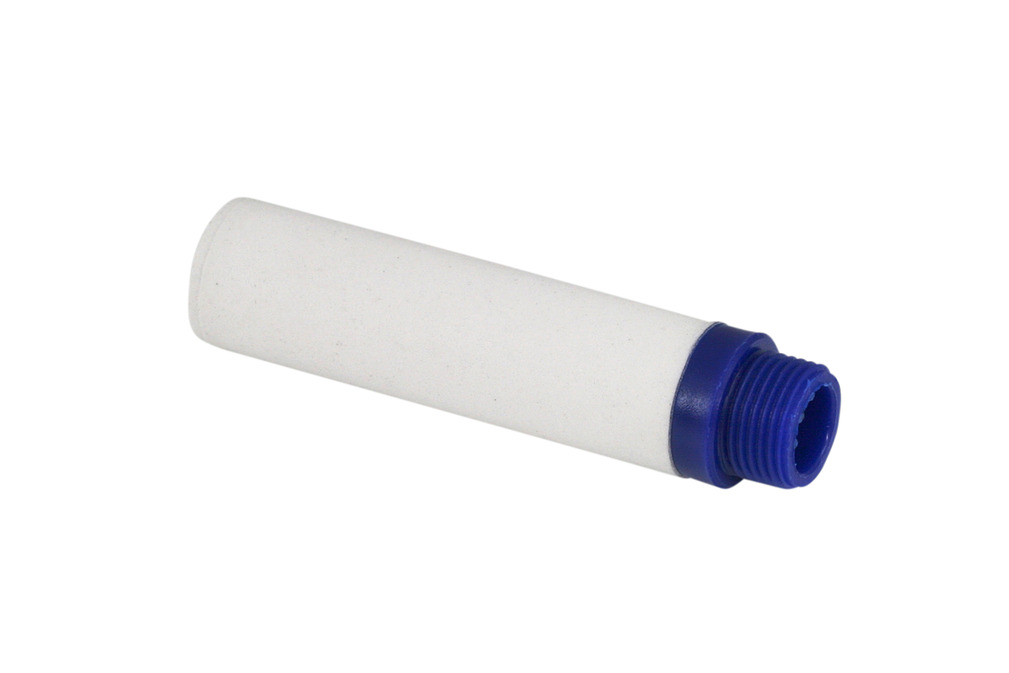

SD G3/8-AG 20x76 SBP10.02.01.00719Vakum jeneratörleri için susturucu
| Diş G1 | G3/8"-M |
| Dış çap D | 20 (mm) |
| Uzunluk L | 76 (mm) |
| İnşaat kullanımı | Temel ejektör SBP |
Aksesuarlar
BEF-PL 110x44.5x3 SBP10.02.01.00511Montaj plakası
| Uzunluk L | 110 (mm) |
| Genişlik B | 44.5 (mm) |
| Yükseklik H | 3 (mm) |
| İnşaat kullanımı | Temel ejektör SBP |
SET SBP M4-IG10.02.01.00769Montaj seti
| Uzunluk L | 50 (mm) |
| Genişlik B | 14 (mm) |
| İnşaat kullanımı | Temel ejektör SBP |
| Tip | M4-IG |
ASK B-MIC10 3000 K-2P21.04.06.00086Bağlantı kablosu
| Malzeme hortumu | PUR kablo |
| Elektrik bağlantısı | Soket valf mikro 10 mm |
| Bağlantı 2 | Kablo, 2 kutuplu |
VFT G1/4-IG 10010.07.01.00120Şeffaf muhafazalı ve değiştirilebilir
filtreli vakumlu kap filtre
| Bağlantı | G1/4"-F |
| Şekil | Kısa filtre eki |
| Nominal akış hızı | 140 (l/min) |
| Nominal akış hızı | 8.4 (m³/h) |
| Filtre gözenek boyutu | 100 (µm) |
