EVE-KL 150 AC3 IE3-TYP4 F
Parça no.: 10.03.01.00690
Sabit vakum kapasiteli kuru tip pompa, sağlam ve az bakım gerektirir
| İnşaat | IE3:CAN |
| Gerilim 50 Hz | S073 |
| 50 Hz'de Gerilim | D290 V / Y500 V ±%10 |
| Gerilim 60 Hz | S079 |
| ile | Filtre |
| Vakum debisi (50 Hz) | 150 (m³/h) |
| Vakum debisi (60 Hz) | 180 (m³/h) |
| Vakum (50 Hz) | 900 (mbar) |
| Vakum (60 Hz) | 900 (mbar) |
| Onay | UL/CSA |
| Nominal güç 50 Hz | 4 (kW) |
| Nominal güç 60 Hz | 4 (kW) |
| Ağırlık | 194 (kg) |

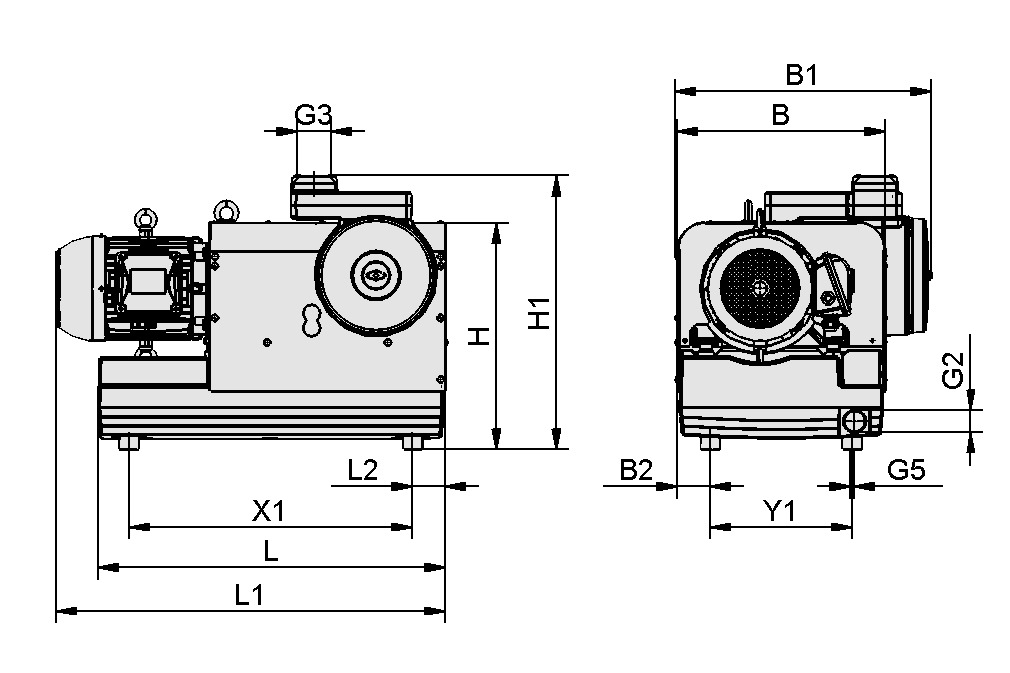

Tasarım Verileri
Tasarım Verileri
| Öznitelik | Değer |
|---|---|
| B | 440 mm |
| B1 | 537 mm |
| B2 | 70 mm |
| G2 | G1-1/2"-F |
| G3 | G2-1/2"-F |
| G5 | M10-F |
| H | 478 mm |
| L | 735 mm |
| H1 | 579,5 mm |
| L2 | 70 mm |
| L1 | 823 mm |
| Y1 | 300 mm |
| X1 | 600 mm |
Teknik veri
Teknik veri
| Öznitelik | Değer |
|---|---|
| Vakum (50 Hz) | 900 mbar |
| Vakum (60 Hz) | 900 mbar |
| Vakum debisi (50 Hz) | 150 m³/h |
| Vakum debisi (60 Hz) | 180 m³/h |
| 50 Hz'de Gerilim | D290 V / Y500 V ±%10 |
| 60 Hz'de Gerilim | D330 V / Y575 V ±%10 |
| Nominal güç 50 Hz | 4 kW |
| Nominal güç 60 Hz | 4 kW |
| Mevcut tip | AC3 |
| Mevcut tip | üç fazlı akım |
| İnşaat | IE3:CAN |
| Ağırlık | 194 kg |
| Koruma tipi IP | IP 55 |
CAD verileri
CAD verileri
Canlı CAD-Model kullanımı kolay
İndir butonuna tıkladıktan sonra CAD modelini çeşitli dosya formatlarında indirebilirsiniz. Önizleme bu sayfada doğru görüntülenmiyorsa, lütfen "Yeniden Yükle" düğmesine tıklayın.
Dokümantasyon
Dokümantasyon
Yedek parçalar
FILT-EINS 197x102 PAP EVE-KL10.03.01.00701Filtre eki (yuvarlak)
| Dış çap D | 197 (mm) |
| Uzunluk L | 102 (mm) |
| Filtre malzemesi | Kağıt |
| İnşaat kullanımı | Pompa EVE-KL |
FILT-EINS 197x102 PES EVE-KL10.03.01.00702Filtre eki (yuvarlak)
| Dış çap D | 197 (mm) |
| Uzunluk L | 102 (mm) |
| Filtre malzemesi | Polyester |
| İnşaat kullanımı | Pompa EVE-KL |
