SPB1 80 ED-65 SC065
Parça no.: 10.01.06.03071
Körüklü vantuz (yuvarlak) Karton ve rijit ambalajların dinamik taşınması için
| Boyut | 80 |
| Vantuz malzemesi | Elastodur ED |
| Malzeme sertliği [Shore A] | 65 (Shore A) |
| Körük Sayısı | 1.5 |

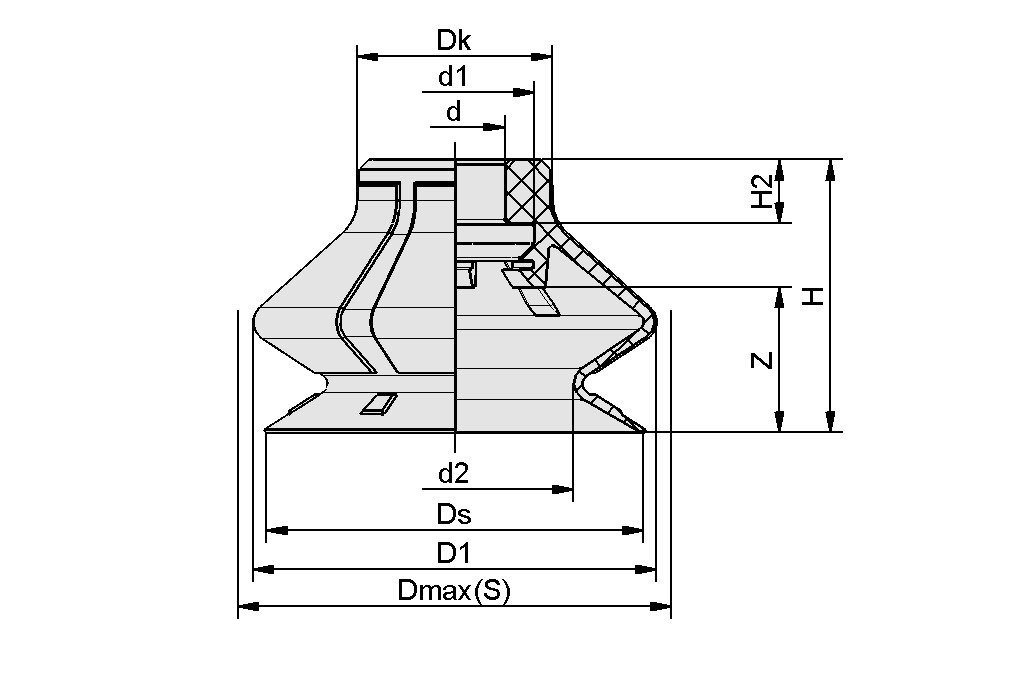

Tasarım Verileri
Tasarım Verileri
| Öznitelik | Değer |
|---|---|
| d | 14 mm |
| d1 | 29,3 mm |
| d2 | 56 mm |
| D1 | 82,7 mm |
| Dk | 27,1 mm |
| Dmax(S) | 88 mm |
| Ds | 81,4 mm |
| H | 45,9 mm |
| H2 | 15,3 mm |
| Z (İnme) | 23,5 mm |
Teknik veri
Teknik veri
| Öznitelik | Değer |
|---|---|
| Emme kuvveti (-600mbar) | 166 N |
| Çekme kuvveti | 200 N |
| Yanal kuvvet | 59 N |
| Cilt | 98,36 cm³ |
| İş parçası yarıçapı dak (dışbükey) | 70 mm |
| Hortum çapı (tavsiye edilen) d | 6 mm |
| Boyut | 80 |
| Meme ucu ailesi | SC 065 |
| Körük Sayısı | 1,5 |
| Vantuz malzemesi | Elastodur ED |
| Malzeme sertliği [Shore A] | 65 Shore A |
| Ağırlık | 40,1 g |
| Ürün ailesi | SPB1 |
CAD verileri
CAD verileri
Canlı CAD-Model kullanımı kolay
İndir butonuna tıkladıktan sonra CAD modelini çeşitli dosya formatlarında indirebilirsiniz. Önizleme bu sayfada doğru görüntülenmiyorsa, lütfen "Yeniden Yükle" düğmesine tıklayın.
Dokümantasyon
Dokümantasyon
Aksesuarlar
SC 065 G1/4-AG L MOD10.01.06.03193Vantuz için bağlantı elemanı
"SchmalzConnector"
| Bağlantı türü | 065 |
| Bağlantı | G1/4"-M |
| Uzunluk L1 | 36.1 (mm) |
| Montaj uzunluğu | 8 (mm) |
| Nominal çap dn | 6.1 (mm) |
| Şekil | Kendinden Kilitlemeli |
SC 065 G1/4-IG L MOD10.01.06.03194Vantuz için bağlantı elemanı
"SchmalzConnector"
| Bağlantı türü | 065 |
| Bağlantı | G1/4"-F |
| Uzunluk L1 | 36.1 (mm) |
| Montaj uzunluğu | 18 (mm) |
| Nominal çap dn | 6.1 (mm) |
| Şekil | Kendinden Kilitlemeli |
SIEB 32.5x0.8 MS-A2 280 0.28/0.1610.07.01.00364Filtre vakum sistemini kirlenmeye
karşı korur
| Dış çap D | 32.5 (mm) |
| Uzunluk L | 0.8 (mm) |
| Malzeme | Pirinç / Paslanmaz çelik |
| Filtre gözenek boyutu | 280 (µm) |
| Ağ boyutu | 0.28 (mm) |
| Tel çapı | 0.16 (mm) |
