SGF-HS 300 EPDM-55 G1/2-IG
Parça no.: 10.01.01.13793
Düz vantuz (yuvarlak) dinamik cam taşıma uygulamaları için
| Boyut | 300 |
| Vantuz malzemesi | EPDM |
| Malzeme sertliği [Shore A] | 55 (Shore A) |
| Bağlantı |
Tasarım Verileri
Tasarım Verileri
| Öznitelik | Değer |
|---|---|
| d2 | 272,3 mm |
| d3 | 170 mm |
| Dmax(S) | 309 mm |
| Ds | 303,2 mm |
| G1 | G1/2"-F |
| G2 | |
| G3 | M8-F |
| H | 26,8 mm |
| L2 | 76 mm |
| LG1 | 14,5 mm |
| LG2 | 14,5 mm |
| LG3 | 12 mm |
| W | 50 ° |
| X1 | 45 mm |
| Y1 | 120 mm |
| Z (İnme) | 9 mm |
| Dmk | 58,3 mm |
| G4 | M6-F |
| LG4 | 10,5 mm |
Teknik veri
Teknik veri
| Öznitelik | Değer |
|---|---|
| Emme kuvveti (-600mbar) | 4.240 N |
| Emme kuvveti d2 | 3.480 N |
| Cilt | 573 cm³ |
| İş parçası yarıçapı dak (dışbükey) | 2.400 mm |
| Hortum çapı (tavsiye edilen) d | 12 mm |
| Boyut | 300 |
| Körük Sayısı | 0 |
| Vantuz malzemesi | EPDM |
| Malzeme sertliği [Shore A] | 55 Shore A |
| Ürün ailesi | SGF |
CAD verileri
CAD verileri
Canlı CAD-Model kullanımı kolay
İndir butonuna tıkladıktan sonra CAD modelini çeşitli dosya formatlarında indirebilirsiniz. Önizleme bu sayfada doğru görüntülenmiyorsa, lütfen "Yeniden Yükle" düğmesine tıklayın.
Dokümantasyon
Dokümantasyon
Yedek parçalar

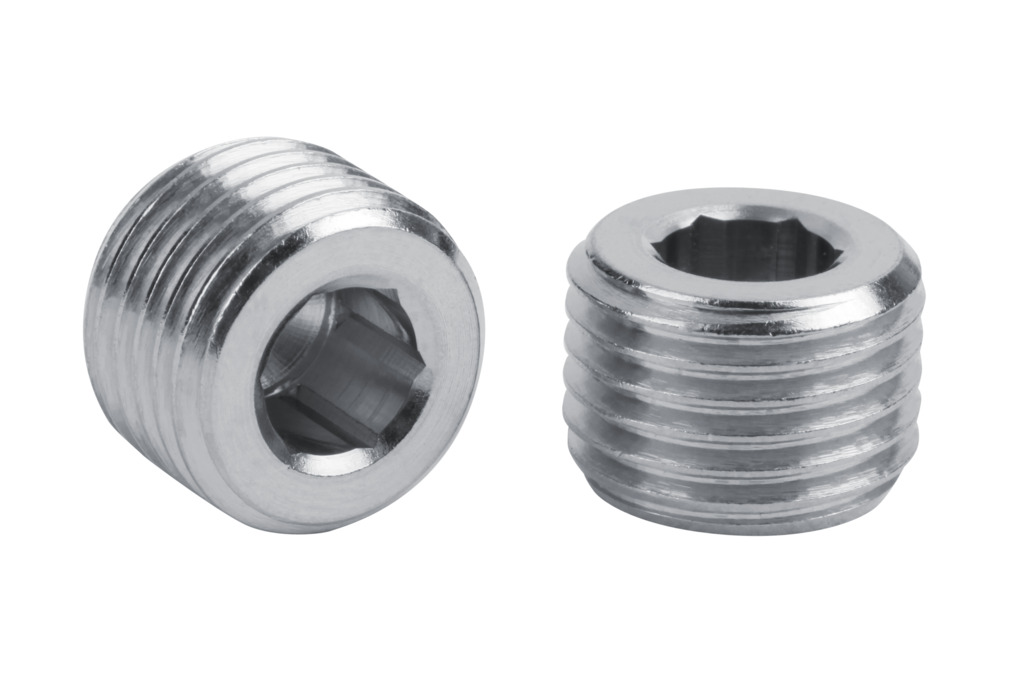

VRS-S G1/4-AG10.08.06.00048Bileziksiz sızdırmazlık vidası
| Diş G1 | G1/4"-M |
| Malzeme | Pirinç |
| Yüzey | nikel kaplama |
Aksesuarlar

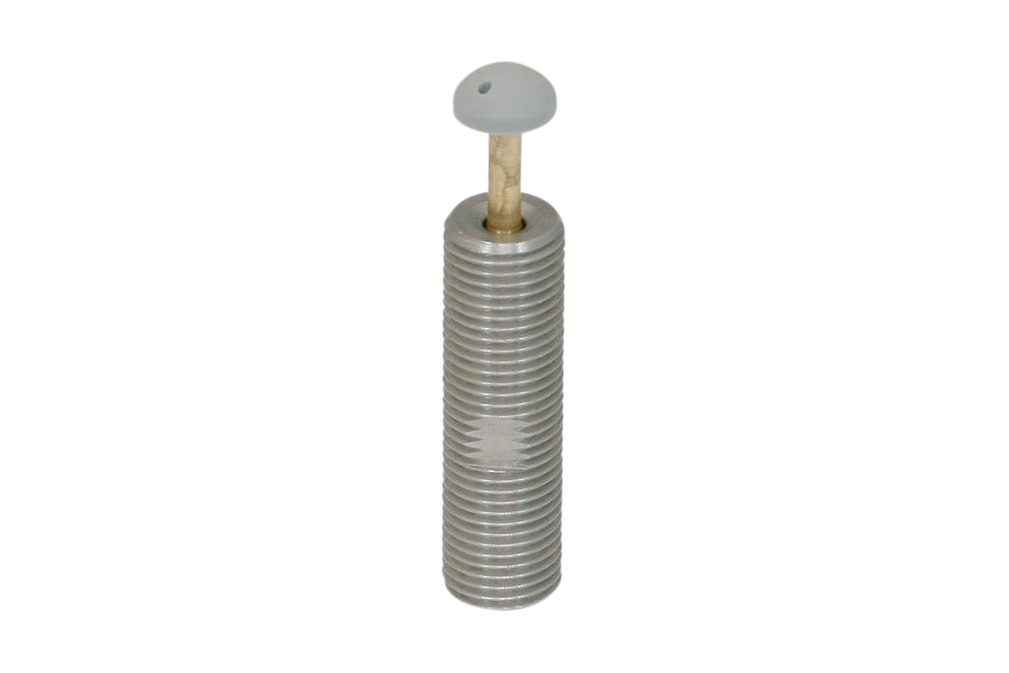

TV G1/4-AG 1310.05.10.00061Kullanılmayan vantuzların veya
vakum bloklarının devre dışı bırakılması için
dokunmatik valf
| Diş G1 | G1/4"-M |
| Diş G2 | G1/8"-F |
| Yay stroku Z | 13 (mm) |

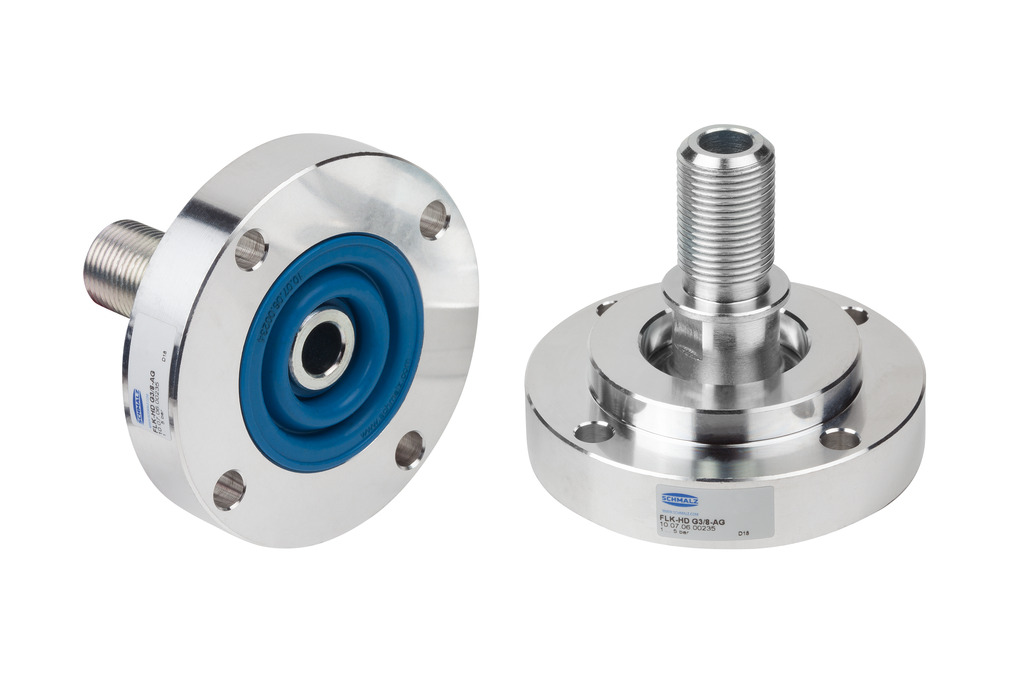

FLK-HD G3/8-AG10.07.06.00235Eğimli yüzeylere adaptasyon
için esnek, güçlendirilmiş
vantuz montajı FLK-HD
| Diş G1 | G3/8"-M |
| Diş G2 | M6-M |
| Çalışma sıcaklığı | -5 ... 130 °C |
FLK-HD G1/4-IG10.07.06.00241Eğimli yüzeylere adaptasyon
için esnek, güçlendirilmiş
vantuz montajı FLK-HD
| Diş G1 | G1/4"-F |
| Diş G2 | M6-M |
| Çalışma sıcaklığı | -5 ... 130 °C |
FLK-HD G1/2-IG10.07.06.00242Eğimli yüzeylere adaptasyon
için esnek, güçlendirilmiş
vantuz montajı FLK-HD
| Diş G1 | G1/2"-F |
| Diş G2 | M6-M |
| Çalışma sıcaklığı | -5 ... 130 °C |
SU 30010.01.01.12843Vantuz için kapak
| Boyut | 300 |
| Sıkıştırma aralığı [mm] | 300,0 ... 330,0 mm |
| Sıcaklık direnci | 80 (°C) |
