PFG 95 PU-55 N009 M10x1.25-IG
Parça no.: 10.01.01.00060
Düz vantuz (yuvarlak)
| Boyut | 95 |
| Vantuz malzemesi | Poliüretan PU |
| Malzeme sertliği [Shore A] | 55 (Shore A) |

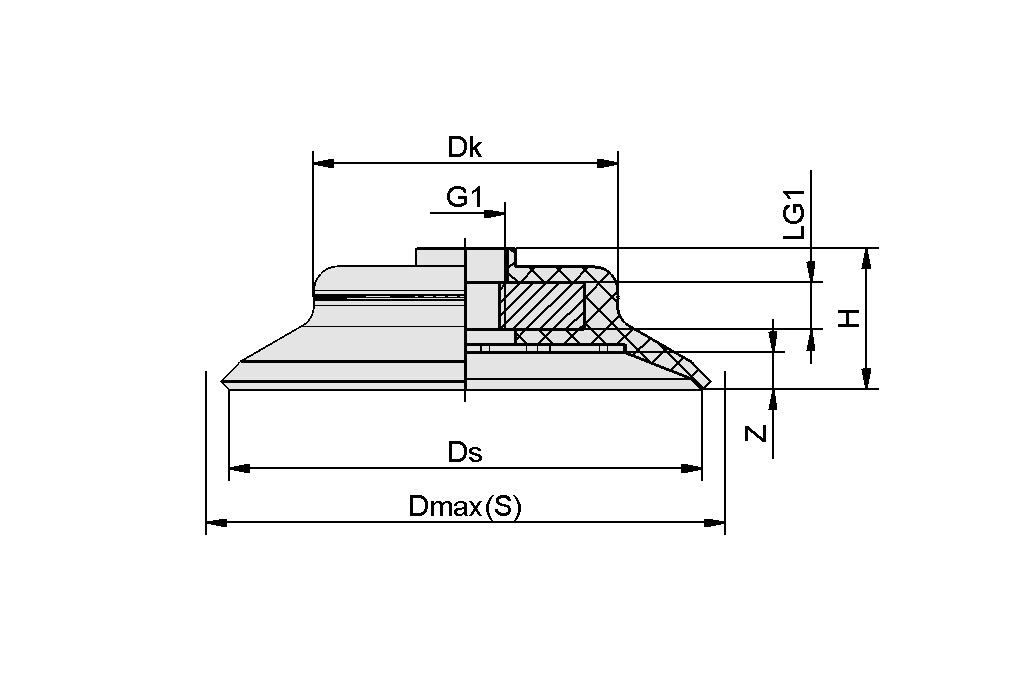

Tasarım Verileri
Tasarım Verileri
| Öznitelik | Değer |
|---|---|
| Dk | 68,2 mm |
| Dmax(S) | 102 mm |
| Ds | 95 mm |
| H | 21,5 mm |
| Z (İnme) | 6 mm |
Teknik veri
Teknik veri
| Öznitelik | Değer |
|---|---|
| Emme kuvveti (-600mbar) | 350 N |
| Cilt | 37,09 cm³ |
| İş parçası yarıçapı dak (dışbükey) | 200 mm |
| Boyut | 95 |
| Meme ucu ailesi | N 009 |
| Vantuz malzemesi | Poliüretan PU |
| Malzeme sertliği [Shore A] | 55 Shore A |
| Ağırlık | 90 g |
| Ürün ailesi | PFG |
CAD verileri
CAD verileri
Canlı CAD-Model kullanımı kolay
İndir butonuna tıkladıktan sonra CAD modelini çeşitli dosya formatlarında indirebilirsiniz. Önizleme bu sayfada doğru görüntülenmiyorsa, lütfen "Yeniden Yükle" düğmesine tıklayın.
Dokümantasyon
Dokümantasyon
Aksesuarlar
SA-NIP N009 G1/4-AG10.01.01.10097Vantuz bağlantı nipeli
ön montaj
| Diş G1 | G1/4"-M |
| Uzunluk L1 | 25 (mm) |
| Malzeme | Alüminyum |
SA-NIP N009 G1/4-IG10.01.01.10096Vantuz bağlantı nipeli
ön montaj
| Diş G1 | G1/4"-F |
| Uzunluk L1 | 33 (mm) |
| Malzeme | Alüminyum |
SU 10010.01.01.12840Vantuz için kapak
| Boyut | 100 |
| Sıkıştırma aralığı [mm] | 100,0 ... 115,0 mm |
| Sıcaklık direnci | 80 (°C) |
