SPL-HT 90 ST G1/4-IG
Parça no.: 10.01.23.00007
Yüksek sıcaklık uygulamaları için vantuz
| Boyut | 90 |
| Vantuz malzemesi | Silikat kumaş ST |
| Bağlantı | G1/4-IG |
| Çalışma sıcaklığı maks. | 600 (°C) |

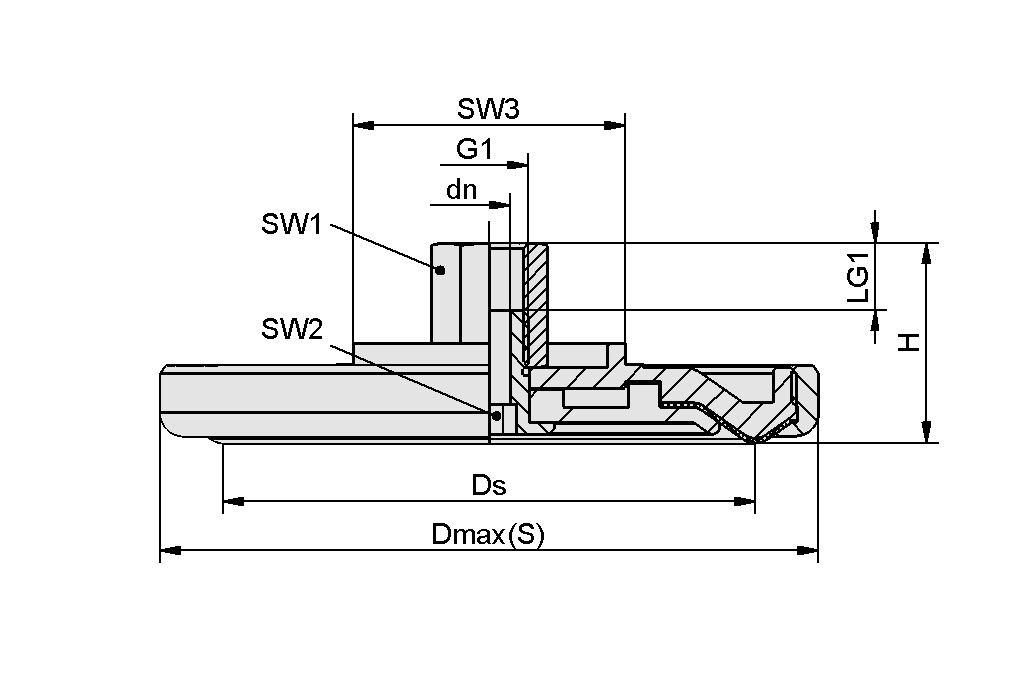

Tasarım Verileri
Tasarım Verileri
| Öznitelik | Değer |
|---|---|
| dn | 7 mm |
| Dmax(S) | 111,5 mm |
| Ds | 90 mm |
| G1 | G1/4"-F |
| H | 39 mm |
| LG1 | 12 mm |
| SW1 | 17 mm |
| SW2 | 8 mm |
| SW3 | 46 mm |
Teknik veri
Teknik veri
| Öznitelik | Değer |
|---|---|
| Emme kuvveti (-600mbar) | 320 N |
| Cilt | 25 cm³ |
| İş parçası yarıçapı dak (dışbükey) | 1.060 mm |
| Pu = -0,6 bar için tahliye oranı | 32 l/min |
| Hortum çapı (tavsiye edilen) d | 6 mm |
| Boyut | 90 |
| Çalışma sıcaklığı maks. | 600 °C |
| Vantuz malzemesi | Silikat kumaş ST |
| Ağırlık | 675 g |
| Ürün ailesi | SPL-HT |
CAD verileri
CAD verileri
Canlı CAD-Model kullanımı kolay
İndir butonuna tıkladıktan sonra CAD modelini çeşitli dosya formatlarında indirebilirsiniz. Önizleme bu sayfada doğru görüntülenmiyorsa, lütfen "Yeniden Yükle" düğmesine tıklayın.
