EMVP 32 24V-DC 3/2 NO
Parça no.: 10.05.02.00068
Vakum için solenoid valf EMVP, pnömati̇k pi̇lot kontrolü
| Nominal boyut | 32 (mm) |
| Nenndurchfluss bei 0,1 bar | 121.4 (m³/h) |
| Gerilim DC | 24 V - DC |
| Fonksiyon valfi | 3/2 çok yönlü kontrol valfi |
| Kontrol Valfi | Normalde açık |
| Bağlantı dişi | G1-1/4"-F |
| Basınç aralığı (çalışma basıncı) [bar] | bar |
| Ağırlık | 0.5 (kg) |
Tasarım Verileri
Tasarım Verileri
| Öznitelik | Değer |
|---|---|
| B | 90,5 mm |
| B1 | 101 mm |
| B2 | 61,5 mm |
| D | 80 mm |
| G1 | G1-1/4"-F |
| G2 | G1-1/4"-F |
| G3 | G3/4"-F |
| G4 | G1/8"-F |
| G5 | G1/8"-F |
| H | 101 mm |
| L | 160 mm |
| L1 | 200,5 mm |
| X1 | 33 mm |
Teknik veri
Teknik veri
| Öznitelik | Değer |
|---|---|
| Nominal boyut | 32 mm |
| Kontrol Valfi | Normalde açık |
| Nenndurchfluss bei 0,1 bar | 121,4 m³/h |
| Nenndurchfluss bei 0,1 bar | 2.023 l/min |
| Basınç aralığı (çalışma basıncı) [bar] | bar |
| Enerji tüketimi DC | 9,8 W |
| Gerilim DC | 24 V - DC |
| Kapanış saati | 300 ms |
| Ağırlık | 0,5 kg |
| Ürün ailesi | EMVP |
Devre şeması
Devre şeması
CAD verileri
CAD verileri
Canlı CAD-Model kullanımı kolay
İndir butonuna tıkladıktan sonra CAD modelini çeşitli dosya formatlarında indirebilirsiniz. Önizleme bu sayfada doğru görüntülenmiyorsa, lütfen "Yeniden Yükle" düğmesine tıklayın.
Dokümantasyon
Dokümantasyon
Aksesuarlar

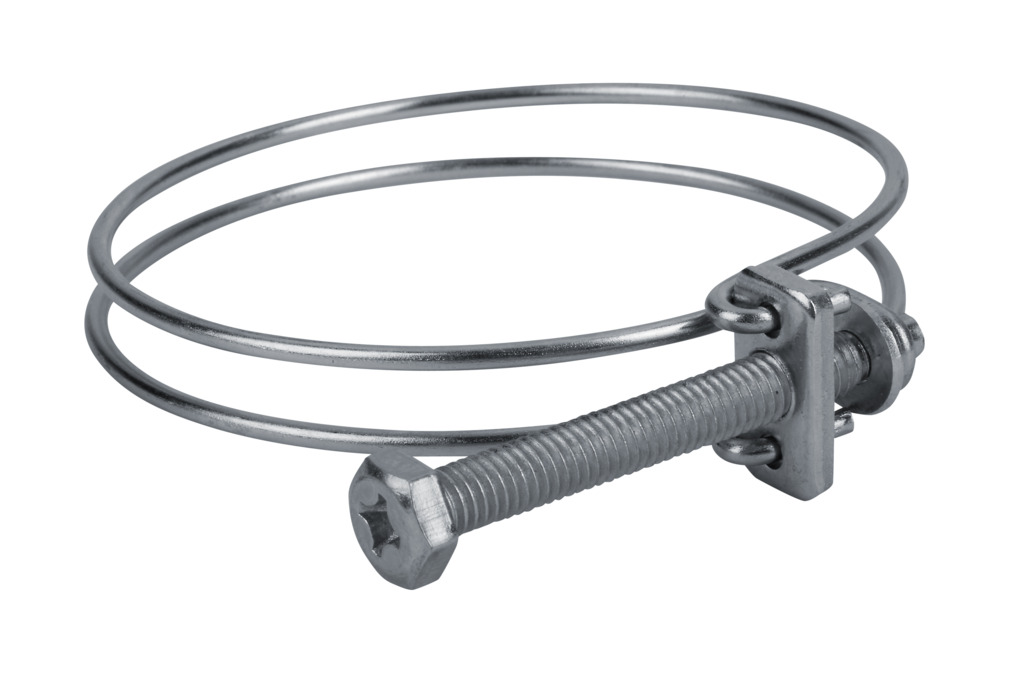

SSD 65-70 ST-VZ10.07.10.00098Sabitlemek için hortum kelepçesi
tel takviyeli hortumlar
| Sıkıştırma aralığı [mm] | 65,0 ... 70,0 mm |
| Malzeme | Çelik |
| Yüzey | galvanizli |
