Adapter-Plates ISAP-S

Standardmaß 195 x 195 mm, Lochrastermaß 75 mm

Ideal für schmale und gekrümmte Werkstücke, da Plates und Sauger flexibel kombinierbar

Frei positionierbare Sauger und Mono-Bases ermöglichen nahezu jedes Aufspann-Layout

Mischbetrieb mit Standard-Blocksaugern möglich für noch mehr Flexibilität und kurze Rüstzeiten

Zubehör und Ersatzteile ohne Werkzeug schnell, einfach und kostengünstig austauschbar

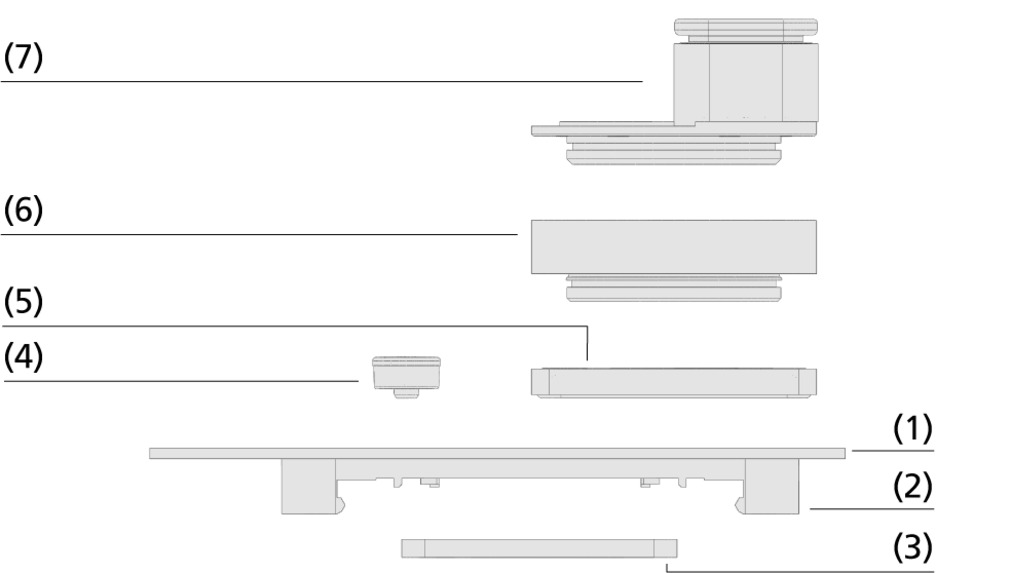

Aufbau

Adapter-Plate (1) Grundplatte
Schwalbenschwanz-Aufnahme (2) zur mechanischen Vorfixierung auf SCM / Morbidelli-Konsolen
Dichtrahmen (3) optimiert zum einfachen Verschieben des Saugers auf der Konsole und Verschlussmagnet (4)
Mono-Base (5) zur Positionierung über der Vakuum-Öffnung der Adapter-Plate und Sauger-Cup (7) zum Fixieren des Werkstücks als Zubehör erhältlich
Zwischenring (6) zur Anpassung der Höhe auf die Bearbeitungshöhe der Maschine

Technische Daten

Dokumentation

In diesem Bereich finden Sie die passende Dokumentation zu diesem Produkt.

Dokumente	Sprache
Produktfamilienübersicht	Deutsch

Die Dokumentation steht Ihnen auch vollumfänglich in Englisch zur Verfügung.

Dokumente	Sprache
Produktfamilienübersicht	Englisch

1 - 1 von 1 Ergebnissen

Art-Nr.: 10.01.14.00231

Adapter-Plate Innospann für Konsole SCM/Morbidelli - Typ 4
