RED-NIP G1/2-AG G3/8-AG MS V
Art-Nr.: 10.08.05.00142
Reduziernippel mit Sechskant
| Gewinde G1 | G1/2"-AG |
| Gewinde G2 | G3/8"-AG |
| Normteilewerkstoff | Messing |
| Oberfläche | vernickelt |
| Länge L | 6 (mm) |
| Nenndurchmesser dn | 10 (mm) |

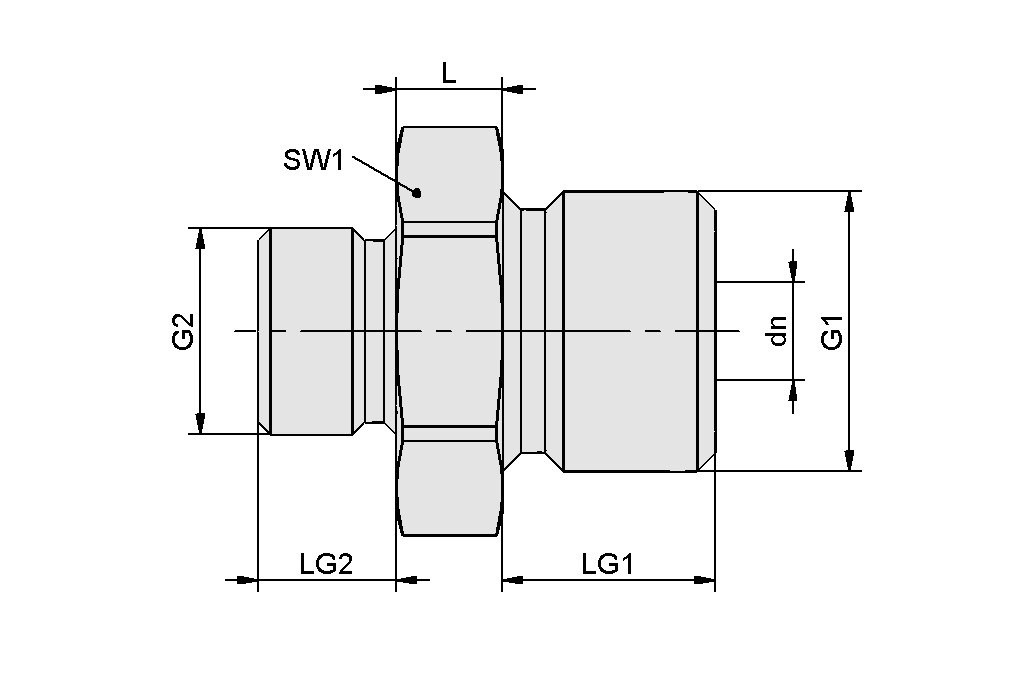

Konstruktionsdaten
Konstruktionsdaten
| Attribut | Wert |
|---|---|
| dn | 10 mm |
| G1 | G1/2"-AG |
| G2 | G3/8"-AG |
| L | 6 mm |
| LG1 | 12 mm |
| LG2 | 10 mm |
| SW1 | 24 mm |
Technische Daten
Technische Daten
| Attribut | Wert |
|---|---|
| Normteilewerkstoff | Messing |
| Gewicht | 50 g |
