SCPMb 12 S04 NC EAL
N° de artículo: 10.02.02.06530

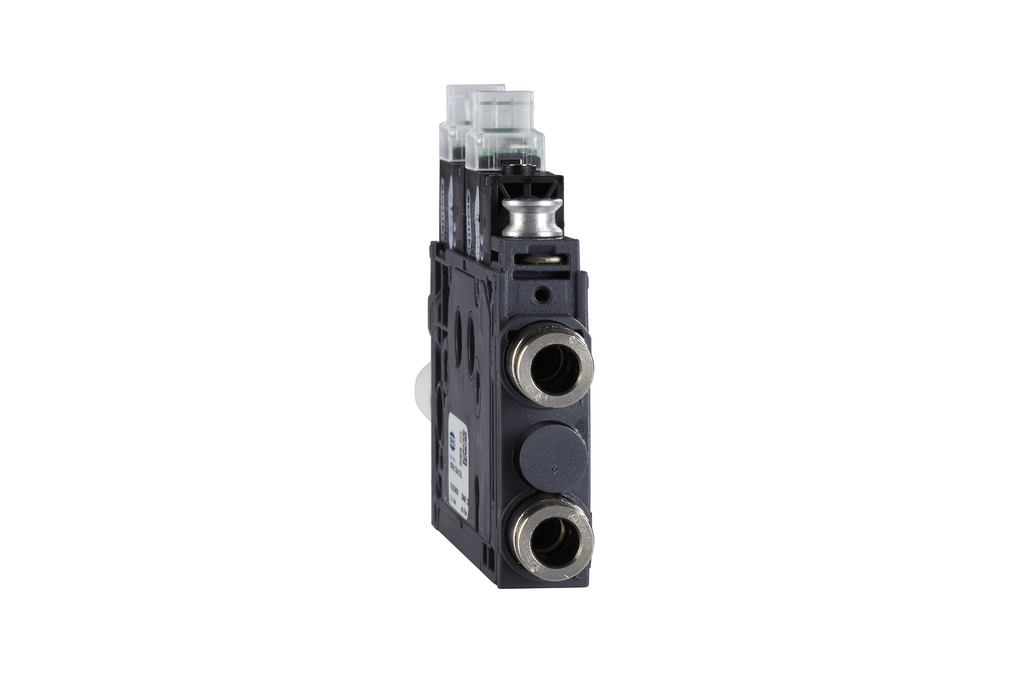

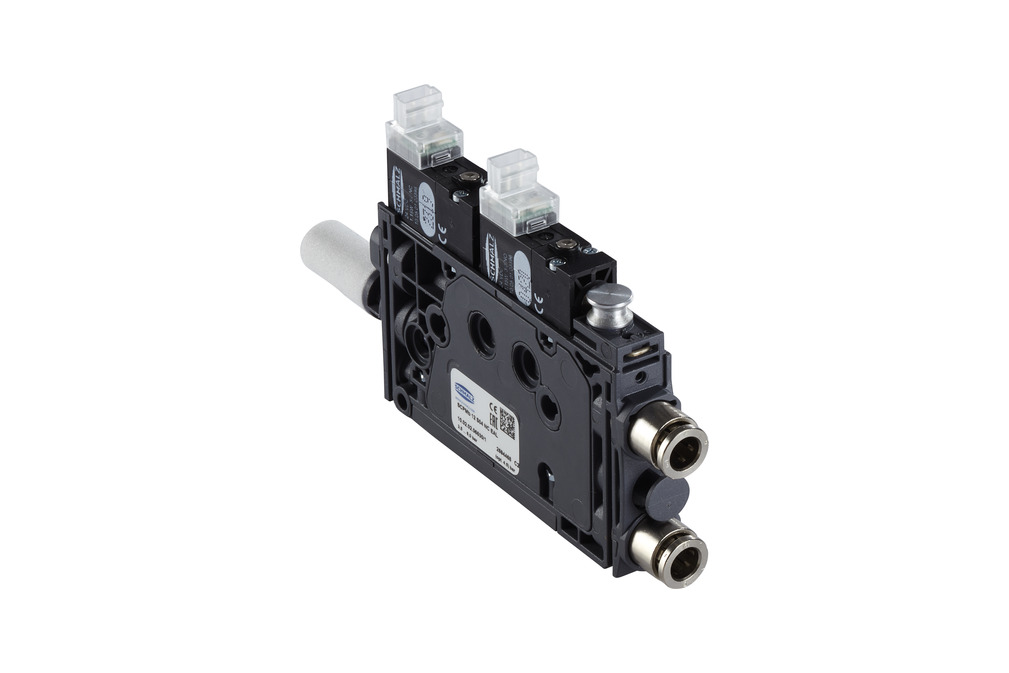

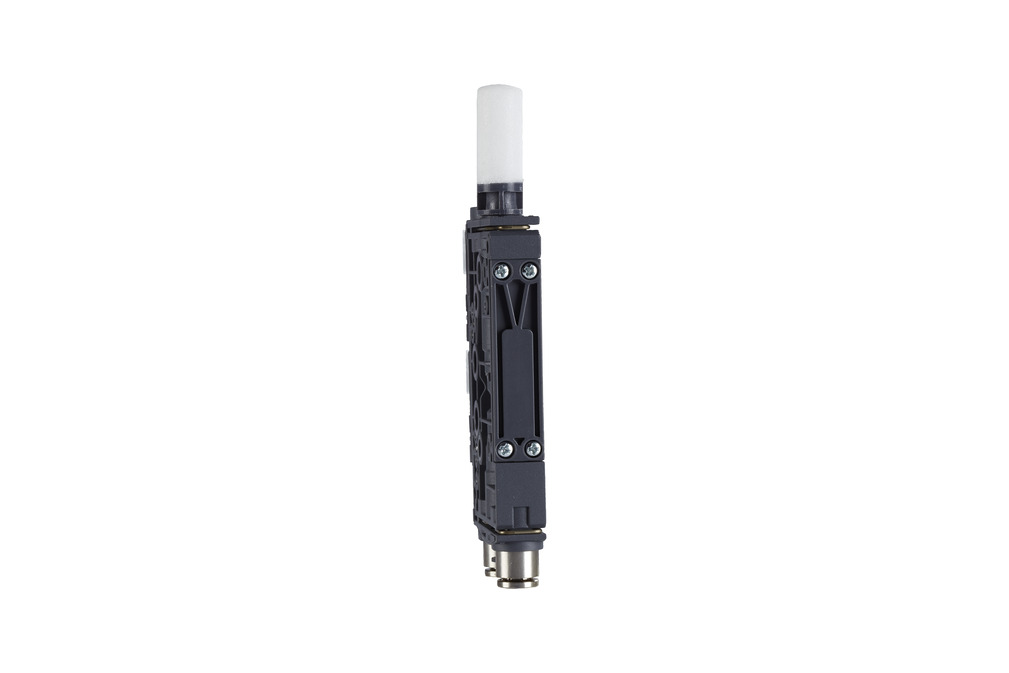

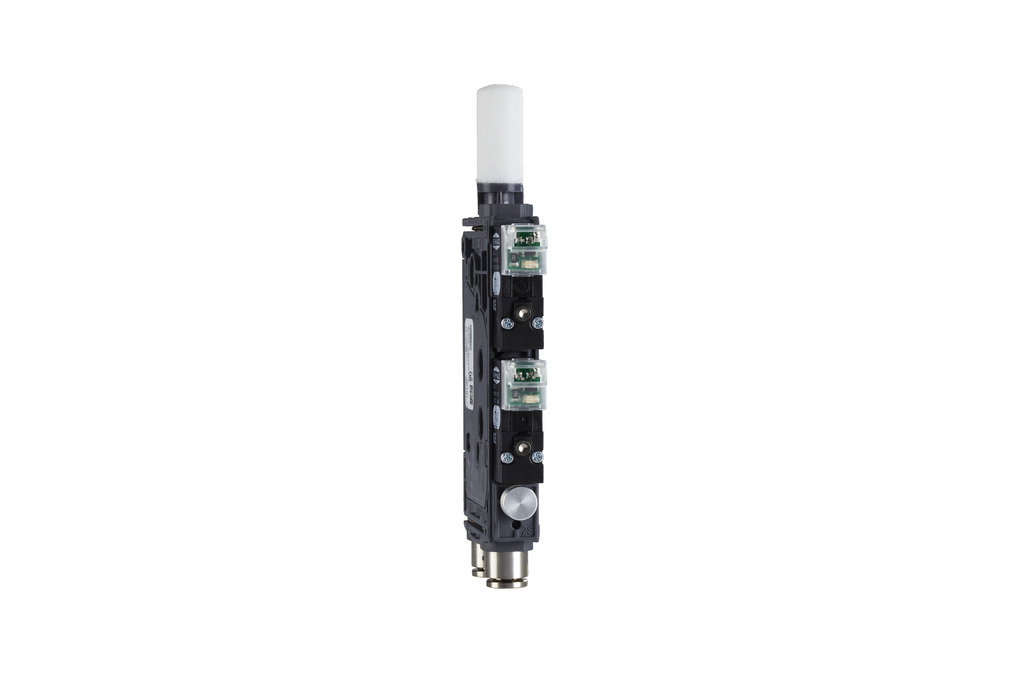

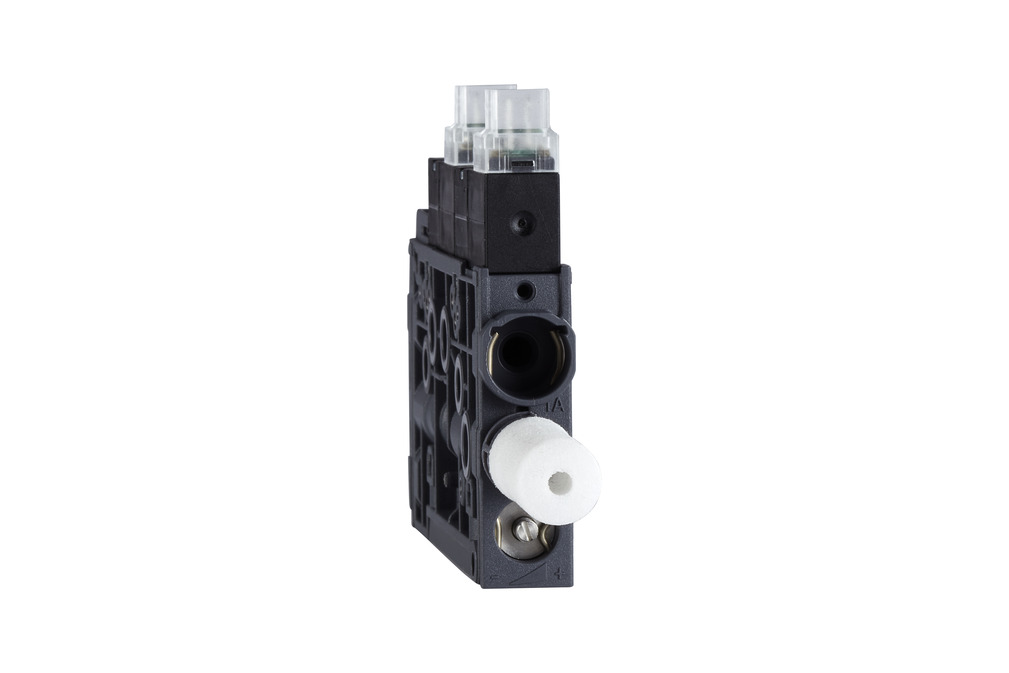

Eyector compacto miniatura en diseño especialmente pequeño
| Conexión | Tubo flex. D6(1)-D6(2) |
| Capacidad de aspiración (máx.) | 30 (l/min) |
| Consumo de aire aspiración | 51 (l/min) |
| Nivel acústico libre | 76 (dB(A)) |
| Margen de presión (presión operativa) [bar] | 3,5 ... 6,0 bar |
| Vacío máx. | 920 (mbar) |
| Válvula de mando | Cerrado sin corriente |
| Modelo de protección IP | IP 40 |
Datos de diseño
Datos de diseño
| Atributo | Valor |
|---|---|
| B | 12 mm |
| B1 | 12,5 mm |
| D | 10,5 mm |
| d1 | 6,2 mm |
| d2 | 6,2 mm |
| d4 | 4,3 mm |
| H | 65,3 mm |
| H1 | 64,2 mm |
| H2 | 24,95 mm |
| H3 | 7,5 mm |
| H4 | 30 mm |
| H5 | 7,5 mm |
| H6 | 17,5 mm |
| L | 76,5 mm |
| L1 | 120,5 mm |
| L3 | 20,5 mm |
| X1 | 36 mm |
Datos técnicos
Datos técnicos
| Atributo | Valor |
|---|---|
| Válvula de mando | NC |
| Grado de evacuación | 92 % |
| Capacidad de aspiración (máx.) | 30 l/min |
| Consumo de aire aspiración | 51 l/min |
| Consumo máx. de aire soplado | 10 l/min |
| Vacío máx. | 920 mbar |
| Presión operativa óptima | 4,5 bar |
| Margen de presión (presión operativa) [bar] | 3,5 ... 6,0 bar |
| Diámetro interior del tubo flexible recomendado para aire comprimido | 4 mm |
| Diámetro interior del tubo flexible recomendado para vacío | 4 mm |
| Temperatura de uso | 0 ... 50 °C |
| Peso | 74 g |
| Familia de productos | SCPMb |
Datos de rendimiento
Datos de rendimiento
Datos CAD
Datos CAD
Live CAD-Model fácil de usar
Tras hacer clic en el botón de descarga, podrá descargar el modelo CAD en varios formatos de archivo. Si la vista previa no se muestra correctamente en esta página, haga clic en el botón "Recargar".
Documentación
Documentación
Piezas de repuesto
VST SCPMi/c/b10.02.02.06536Juego de piezas de desgaste eyector
| Diseño de aplicación | Eyector compacto mini SCPMi/c/b |
| contiene | Silenciador |
| y | Kit de resorte |
Accesorios
ASK B-MIC10 3000 K-2P21.04.06.00086Cable de conexión
| Material tubo flexible | Cable PUR |
| Conexión eléctrica | Conect. 10mm |
| Conexión 2 | Cable, 2 polos |
SD 10.5x31.7 SCPM10.02.02.05807Silenciador para generador de vacío
| Diámetro exterior D | 10.5 (mm) |
| Longitud L | 31.7 (mm) |
| Diseño de aplicación | SCPM |
BEF-WIN 15x50x36.1 1.5 SCPM10.02.02.05824Ángulo de fijación
| Longitud L | 36.1 (mm) |
| Diseño de aplicación | SCPM |
STV-GE M5-AG 410.08.02.00468Racor instantáneo en versión
recta
| Rosca G1 | M5-MA |
| Diámetro del tubo flexible exterior | 4 (mm) |
| Material | Latón |
| Temperatura de uso | °C |
| Diámetro exterior D | 7.9 (mm) |
| Longitud L | 15 (mm) |
STV-GE M7-AG 610.08.02.00469Racor instantáneo en versión
recta
| Rosca G1 | M7-MA |
| Diámetro del tubo flexible exterior | 6 (mm) |
| Material | Latón |
| Temperatura de uso | °C |
| Diámetro exterior D | 9.9 (mm) |
| Longitud L | 18.5 (mm) |
ADP-G M7-IG 10.8x7.9 SCPMi/c/b10.02.02.05522Adaptador de rosca (mont)
| Diámetro exterior D | 10.8 (mm) |
| Rosca G1 | M7-HE |
| Longitud L | 7.9 (mm) |
| Diseño de aplicación | SCPMi/c/b |
ADP-G M5-IG 10.5x8.6 SCPMi/c/b10.02.02.05643Adaptador de rosca (mont)
| Diámetro exterior D | 10.5 (mm) |
| Rosca G1 | M5-HE |
| Longitud L | 8.6 (mm) |
| Diseño de aplicación | SCPMi/c/b |
