- ARTÍCULO SOBRE LA RETIRADA PROGRESIVA
FXP-i-SVK 442 3R54 SPB2-40P V0
N° de artículo: 10.01.38.06692

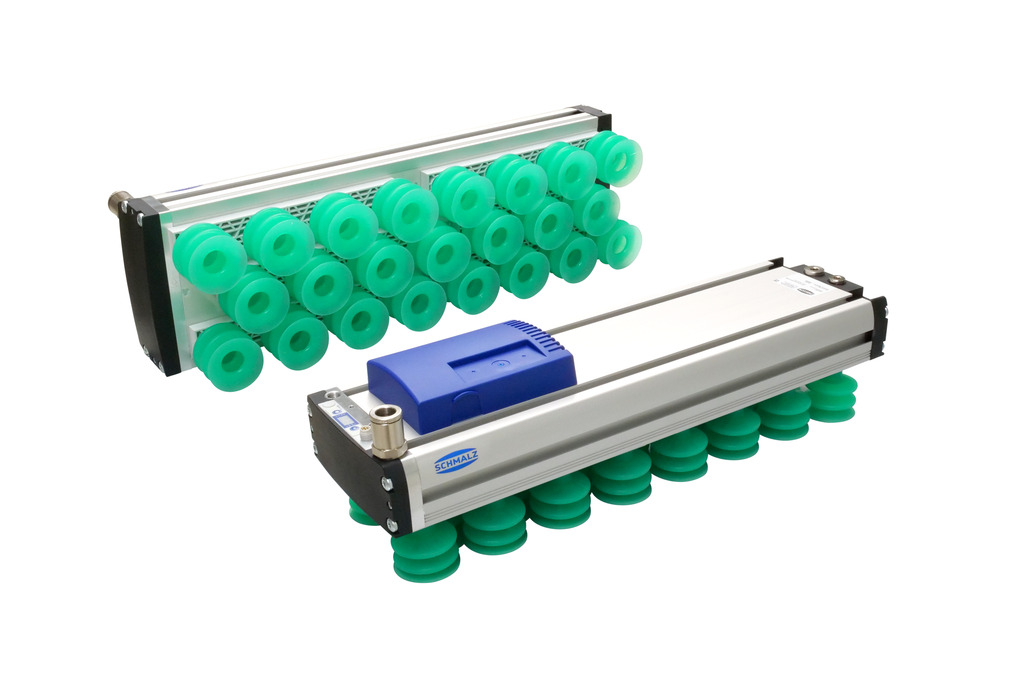

Sistema inteligente de agarre por zonas con generación neumática de vacío integrada y válvulas de bola
| Longitud L | 442 (mm) |
| Anchura B | 130 (mm) |
| Longitud L1 | 446 (mm) |
| Disposición | 3R54 |
| Función adicional plano aspirante | V0 |
| Número de células de aspiración | 23 |
| Función adicional plano aspirante | 1x válvula de mando vacío / soplado |
| Diseño generador de vacío | Eyector multietapa SEMP |
| Vacuestato para la tipo de construcción | Abierta sin corriente |
| Tensión DC | 24 V - DC |
| Función del eyector | Función de ahorro de aire digital |
| Consumo de aire [l/min] | 250 (l/min) |
| Peso | 3.1 (kg) |
| Familia de productos | FXP |
Datos de diseño
Datos de diseño
| Atributo | Valor |
|---|---|
| B | 130 mm |
| B3 | 21,6 mm |
| H | 106 mm |
| H1 | 134 mm |
| H2 | 56 mm |
| H3 | 7,7 mm |
| H4 | 5,5 mm |
| H5 | 29 mm |
| L | 442 mm |
| L1 | 446 mm |
| L2 | 402 mm |
| L3 | 158,4 mm |
| Y1 | 90 mm |
| Tipo de válvula | SVK |
Datos técnicos
Datos técnicos
| Atributo | Valor |
|---|---|
| Disposición | 3R54 |
| Número de células de aspiración | 23 |
| Fuerza de aspiración a -250 mbar | 250 N |
| Capacidad de aspiración máx. | 1030 l/min |
| Consumo de aire [l/min] | 250 l/min |
| Tensión | 24V - DC |
| Elemento de hermetizado | Ventosas |
| Función adicional plano aspirante | V0 |
| con | Sin display de vacío |
| Función adicional plano aspirante | 1x válvula de mando vacío / soplado |
| Peso | 3,1 kg |
| Familia de productos | FXP |
Datos CAD
Datos CAD
Live CAD-Model fácil de usar
Tras hacer clic en el botón de descarga, podrá descargar el modelo CAD en varios formatos de archivo. Si la vista previa no se muestra correctamente en esta página, haga clic en el botón "Recargar".
Documentación
Documentación
Software
Software
El software correspondiente a este producto está disponible en esta sección.
| Documentación | Idioma |
|---|---|
| Inglés |
Piezas de repuesto
EJEK-BG FXP-i 50 S NO10.01.38.06647Conjunto eyector
| Longitud L | 130 (mm) |
| Anchura B | 23.9 (mm) |
| Altura H | 50 (mm) |
| Margen de medición [bar] | bar |
| Peso | 2.4 (kg) |
| Tamaño | 50 |
| Válvula de mando | Abierta sin corriente |
| Diseño de aplicación | Sistema de planos aspirantes FXP-i |
MASK-FOL SVK 402 3R54 FXP-/FMP-i10.01.38.07233Hoja delantera
| Longitud L | 402 (mm) |
| Anchura B | 109.8 (mm) |
| Altura H | 0.4 (mm) |
| Disposición de las células de succión | 3 filas, 54 mm |
| Margen de medición [bar] | bar |
| Diseño de aplicación | Sistema de planos aspirantes FXP-i/FMP-i |
SD 120x79x29 FXP10.01.38.01607Silenciador para generador de vacío
| Longitud L | 120 (mm) |
| Anchura B | 79 (mm) |
| Altura H | 29 (mm) |
| Diseño de aplicación | Sistema de planos aspirantes FXP |
SPB2 40 SI-55 P10.01.06.03126Ventosa de fuelle (redonda) con 2,5
pliegues para alta dinámica cartón
y envases con estabilidad propia
| Tamaño | 40 |
| Material de ventosa | Silicona SI |
| Dureza del material [Shore A] | 55 (Shore A) |
| Número de pliegues | 2.5 |
| Forma | Push In |
Accesorios
ASK B-M8-6 5000 K-6P21.04.05.00255Cable de conexión
| Conexión eléctrica | Conector hembra M8, 6 polar |
| Longitud del cable | 5000 (mm) |
| Conexión 2 | Cable, 6 polos |
| Material tubo flexible | Cable PUR |
PE-PR-39x21.3x16.7-FXP-/FMP-i10.01.38.06443Prisma ópico para 90° de
desviación
| Longitud L | 39 (mm) |
| Anchura B | 21.3 (mm) |
| Altura H | 16.7 (mm) |
| Cuadrícula de orificios X1 | 31 (mm) |
| Diseño de aplicación | Sistema de planos aspirantes FXP-i/FMP-i |
FLAN-PL 120x85x10 ST FLGR10.01.10.05701Placa de bridas
| Longitud L | 120 (mm) |
| Anchura B | 85 (mm) |
| Altura H | 10 (mm) |
| Material | Acero |
| Diseño de aplicación | Sistema de planos aspirantes |
FLK G1/2-IG G1/2-AG10.01.03.00175Fijación flexible para la
adaptación de la ventosa
a superficies inclinadas
| Rosca G1 | G1/2"-HE |
| Rosca G2 | G1/2"-MA |
| Temperatura de uso | 0 ... 70 °C |
FST-FLEX 25 HD1 G1/2-AG G3/8-IG10.01.10.05697Biela elástica con amortiguación a
ambos lados y compensación de
alturas, Heavy-Duty
| Recorrido de resorte Z | 25 (mm) |
| Elementos de fijación de forma | Heavy duty 1 biela elástica |
| Diseño de aplicación | Perfil de montaje |
| Tamaño | 90x90 |
FST-FLEX 25 HD2 G1/2-AG G3/8-IG10.01.10.05695Biela elástica con amortiguación a
ambos lados y compensación de
alturas, Heavy-Duty
| Recorrido de resorte Z | 25 (mm) |
| Elementos de fijación de forma | Heavy duty 2 biela elástica |
| Diseño de aplicación | Perfil de montaje |
| Tamaño | 90x90 |
FST-FLEX 50 HD1 G1/2-AG G3/8-IG10.01.10.05687Biela elástica con amortiguación a
ambos lados y compensación de
alturas, Heavy-Duty
| Recorrido de resorte Z | 50 (mm) |
| Elementos de fijación de forma | Heavy duty 1 biela elástica |
| Diseño de aplicación | Perfil de montaje |
| Tamaño | 90x90 |
FST-FLEX 50 HD2 G1/2-AG G3/8-IG10.01.10.05168Biela elástica con amortiguación a
ambos lados y compensación de
alturas, Heavy-Duty
| Recorrido de resorte Z | 50 (mm) |
| Elementos de fijación de forma | Heavy duty 2 biela elástica |
| Diseño de aplicación | Perfil de montaje |
| Tamaño | 90x90 |
FST-FLEX 75 HD1 G1/2-AG G3/8-IG10.01.10.05698Biela elástica con amortiguación a
ambos lados y compensación de
alturas, Heavy-Duty
| Recorrido de resorte Z | 75 (mm) |
| Elementos de fijación de forma | Heavy duty 1 biela elástica |
| Diseño de aplicación | Perfil de montaje |
| Tamaño | 90x90 |
FST-FLEX 75 HD2 G1/2-AG G3/8-IG10.01.10.05696Biela elástica con amortiguación a
ambos lados y compensación de
alturas, Heavy-Duty
| Recorrido de resorte Z | 75 (mm) |
| Elementos de fijación de forma | Heavy duty 2 biela elástica |
| Diseño de aplicación | Perfil de montaje |
| Tamaño | 90x90 |
FST-STARR 25 HD1 G1/2-AG G3/8-IG10.01.10.05810Biela elástica con amortiguación a
ambos lados y compensación de
alturas, Heavy-Duty
| Recorrido de resorte Z | 25 (mm) |
| Elementos de fijación de forma | Heavy duty 1 biela elástica |
| Diseño de aplicación | Perfil de montaje |
| Tamaño | 90x90 |
FST-STARR 25 HD2 G1/2-AG G3/8-IG10.01.10.05806Biela elástica con amortiguación a
ambos lados y compensación de
alturas, Heavy-Duty
| Recorrido de resorte Z | 25 (mm) |
| Elementos de fijación de forma | Heavy duty 2 biela elástica |
| Diseño de aplicación | Perfil de montaje |
| Tamaño | 90x90 |
FST-STARR 50 HD1 G1/2-AG G3/8-IG10.01.10.05809Biela elástica con amortiguación a
ambos lados y compensación de
alturas, Heavy-Duty
| Recorrido de resorte Z | 50 (mm) |
| Elementos de fijación de forma | Heavy duty 1 biela elástica |
| Diseño de aplicación | Perfil de montaje |
| Tamaño | 90x90 |
FST-STARR 50 HD2 G1/2-AG G3/8-IG10.01.10.05805Biela elástica con amortiguación a
ambos lados y compensación de
alturas, Heavy-Duty
| Recorrido de resorte Z | 50 (mm) |
| Elementos de fijación de forma | Heavy duty 2 biela elástica |
| Diseño de aplicación | Perfil de montaje |
| Tamaño | 90x90 |
FST-STARR 75 HD1 G1/2-AG G3/8-IG10.01.10.05808Biela elástica con amortiguación a
ambos lados y compensación de
alturas, Heavy-Duty
| Recorrido de resorte Z | 75 (mm) |
| Elementos de fijación de forma | Heavy duty 1 biela elástica |
| Diseño de aplicación | Perfil de montaje |
| Tamaño | 90x90 |
FST-STARR 75 HD2 G1/2-AG G3/8-IG10.01.10.05803Biela elástica con amortiguación a
ambos lados y compensación de
alturas, Heavy-Duty
| Recorrido de resorte Z | 75 (mm) |
| Elementos de fijación de forma | Heavy duty 2 biela elástica |
| Diseño de aplicación | Perfil de montaje |
| Tamaño | 90x90 |
MOD-FLAN 120x120 FXP-FMP10.01.21.00244Módulo de bridas
| Longitud L | 120 (mm) |
| Anchura B | 120 (mm) |
| Altura H | 60 (mm) |
| Margen de medición [bar] | bar |
| Rosca G1 | G1/2"-HE |
| Peso | 1.1 (kg) |
| Diseño de aplicación | Sistema de planos aspirantes FXP-FMP |
MOD-FLAN 176.6x118 FXP10.01.38.01722Módulo de bridas
| Longitud L | 176.6 (mm) |
| Anchura B | 118 (mm) |
| Altura H | 40 (mm) |
| Diseño de aplicación | Sistema de planos aspirantes FXP |
SET FXC-FMC10.01.21.01291Kit de fijación
| Longitud L | 119 (mm) |
| Anchura B | 119 (mm) |
| Altura H | 9.6 (mm) |
| Margen de medición [bar] | bar |
| Rosca G1 | G1/2"-HE |
| Diseño de aplicación | Sistema de planos aspirantes FXC-FMC |
SET FXP-FMP10.01.21.02407Kit de fijación
| Longitud L | 232 (mm) |
| Anchura B | 119 (mm) |
| Altura H | 119 (mm) |
| Margen de medición [bar] | bar |
| Peso | 1.3 (kg) |
| Diseño de aplicación | Sistema de planos aspirantes FXP-FMP |
SET FXP-FMP 4NUTSTEIN G2010.01.21.00243Kit de fijación
| contiene | 4 tuercas correderas |
| Margen de medición [bar] | bar |
| Diseño de aplicación | Sistema de planos aspirantes FXP-FMP |
VSL 12-9 PU MI-TR10.07.09.00037Tubo flexible para sistemas de
vacío y de aire comprimido
| Diámetro exterior D | 12 (mm) |
| Diámetro interior d | 9 (mm) |
| Longitud máx. | 50 (m) |
| Material tubo flexible | PU |
| Radio de flexión mín. | 70 (mm) |
| Margen de presión (presión operativa) [bar] | -0,95 ... 10,00 bar |
| Temperatura de uso | -20 ... 90 °C |
| Color | Lechoso-transparente |
NUT-STEI 20x20 M8-IG 1025.09.06.00012Tuerca corredera
| Anchura B | 20 (mm) |
| Altura H | 4.9 (mm) |
| Material | Acero |
| Longitud L | 20 (mm) |
| Rosca G1 | M8-HE |
| Elementos de fijación de forma | Con paso |
| Superficie | galvanizado |
| Peso | 15.9 (g) |
NUT-STEI 20x20 M6-IG 1025.09.06.00036Tuerca corredera
| Anchura B | 20 (mm) |
| Altura H | 5 (mm) |
| Material | Acero |
| Longitud L | 20 (mm) |
| Rosca G1 | M6-HE |
| Elementos de fijación de forma | Con paso |
| Superficie | galvanizado |
ABDK-PROF-10x7x1450-KU-SW-FXP-FMP26.07.03.00002perfil cubridor
| Longitud L | 1450 (mm) |
| Anchura B | 10 (mm) |
| Altura H | 7 (mm) |
| Material | Plásticos |
| Color | negra |
| Margen de medición [bar] | bar |
| Diseño de aplicación | Sistema de planos aspirantes FXP-FMP |
FLAN-PL 120x120x10 FXC-FMC10.01.21.00313Placa de bridas
| Longitud L | 120 (mm) |
| Anchura B | 120 (mm) |
| Altura H | 10 (mm) |
| Margen de medición [bar] | bar |
| Diseño de aplicación | Sistema de planos aspirantes FXC-FMC |
FLK G1/2-IG G1/2-AG V10.01.03.00207Fijación flexible para la
adaptación de la ventosa
a superficies inclinadas
| Rosca G1 | G1/2"-HE |
| Rosca G2 | G1/2"-MA |
| Temperatura de uso | 0 ... 70 °C |
| Elementos de fijación de forma | refuerzo de rigidización |
ASK B-M8-6 2000 S-M12-521.04.05.01015Cable de conexión
| Conexión eléctrica | Hembrilla M8, 6 pol |
| Longitud del cable | 2000 (mm) |
| Conexión 2 | Enchufe M12, 5 polos |
| Material tubo flexible | Cable PUR |
