VCBL-S6 120x50x75 S-360-15 TV
Réf. article: 10.01.12.04458
Bloc de bridage pour console SCM/Morbidelli - Type 6
| Dimension (Lxl) | 120x50 |
| Hauteur H | 75 (mm) |
| Arrangement | enfichable 360°/15° |
| Fonction supplémentaire bloc de bridage par vide | Palpeur mécanique |
| Applications | Des accessoires supplémentaires sont nécessaires pour les tables de machines Flexmatic, Start et Pilot |

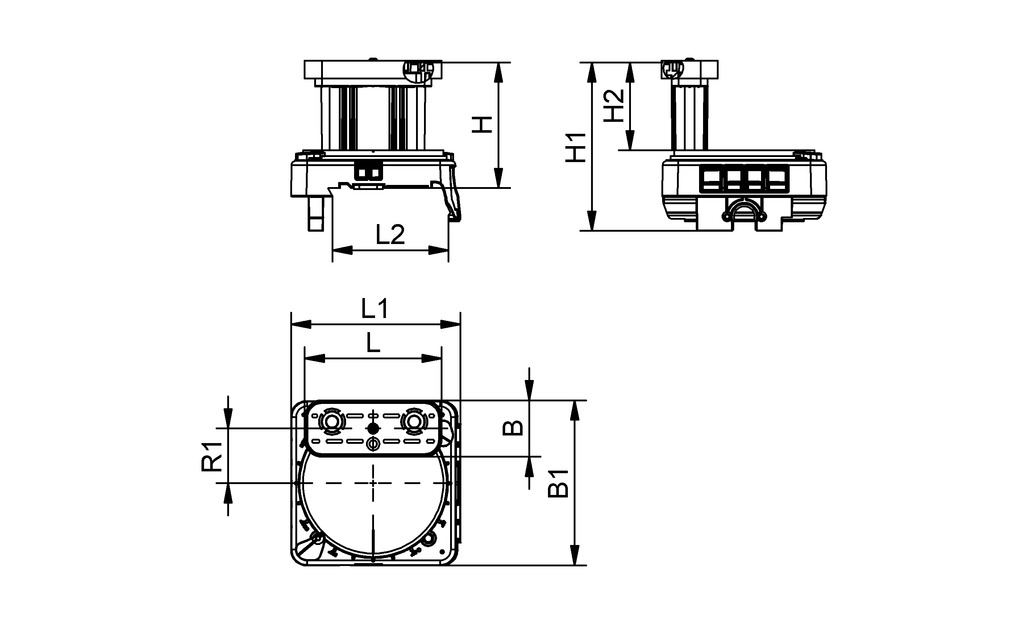

Données de construction
Données de construction
| Attribut | Valeur |
|---|---|
| B | 50 mm |
| B1 | 144 mm |
| H | 75 mm |
| H1 | 112,5 mm |
| H2 | 42 mm |
| L | 120 mm |
| L1 | 148,5 mm |
| L2 | 104 mm |
| R1 | 48 mm |
Données techniques
Données techniques
| Attribut | Valeur |
|---|---|
| Applications | Des accessoires supplémentaires sont nécessaires pour les tables de machines Flexmatic, Start et Pilot |
Documentation
Documentation
Pièces de rechange
VCSP-O 120x50x15.5 TPE10.01.12.00012Semelle (supérieure) pour
bloc de bridage par le vide
| Longueur L | 120 (mm) |
| Largeur B | 50 (mm) |
| Hauteur H | 15.5 (mm) |
VCDR 135x25.5x6 VCBL10.01.12.04560cadre d'étanchéité (bas)
| Longueur L | 135 (mm) |
| Largeur B | 25.5 (mm) |
| Hauteur H | 6 (mm) |
| Construction de l'utilisation | Bloc de bridage par vide |
TV D9 4.310.01.12.02514Palpeur pour la désactivation
de ventouses non occupées ou
Bloc de bridage
| Diamètre extérieur D | 9 (mm) |
| Allongement du ressort Z | 4.3 (mm) |
| Longueur L | 22.8 (mm) |
Accessoires
SCHA-NOCK 12x7.6x20 VCBL-S610.01.12.04741Came de contacteur
| Longueur L | 12 (mm) |
| Largeur B | 7.6 (mm) |
| Hauteur H | 20 (mm) |
| Construction de l'utilisation | VCBL-S6 |
| Applications | Pour les tables de machines Flexmatic à positionnement automatique |
ZUB VCBL-S610.01.12.04841Accessoires-système de bridage
| Construction de l'utilisation | VCBL-S6 |
| Applications | pour les tables de machines de lancement et de pilotage avec détection de position |
