EMVP 20 24V-DC 3/2 IMP
Réf. article: 10.05.02.00167
Electrovanne EMVP pour le vide, à précommande pneumatique
| Taille | 20 (mm) |
| Tension DC | 24 V - DC |
| Fonction vanne | 3/2 vanne à voies |
| Vanne de commande | Vanne d'impulsion |
| Filetage du raccordtage | G3/4"-F |
| Plage de pression (pression de service) [bar] | -0,95 ... 5,00 bar |
| Poids propre | 0.53 (kg) |
Données de construction
Données de construction
| Attribut | Valeur |
|---|---|
| B | 75 mm |
| B2 | 37,5 mm |
| d | 6,5 mm |
| D | 80 mm |
| G1 | G3/4"-F |
| G2 | G3/4"-F |
| G3 | G3/4"-F |
| G4 | G1/8"-F |
| H | 143,6 mm |
| H1 | 152,1 mm |
| H2 | 22,5 mm |
| L | 75 mm |
| L1 | 115,5 mm |
| X1 | 63 mm |
| Y1 | 32,5 mm |
Données techniques
Données techniques
| Attribut | Valeur |
|---|---|
| Taille | 20 mm |
| Vanne de commande | Vanne d'impulsion |
| Plage de pression (pression de service) [bar] | -0,95 ... 5,00 bar |
| Consommation de puissance DC | 5 W |
| Tension DC | 24 V - DC |
| Temps de fermeture | 110 ms |
| Poids propre | 0,53 kg |
| Famille de produits | EMVP |
Schéma de connexion
Schéma de connexion
Données CAO
Données CAO
Modèle CAO en direct facile à utiliser
Après avoir cliqué sur le bouton de téléchargement, vous pouvez télécharger le modèle CAO dans différents formats de fichiers. Si l'aperçu ne s'affiche pas correctement sur cette page, veuillez cliquer sur le bouton "Recharger".
Documentation
Documentation

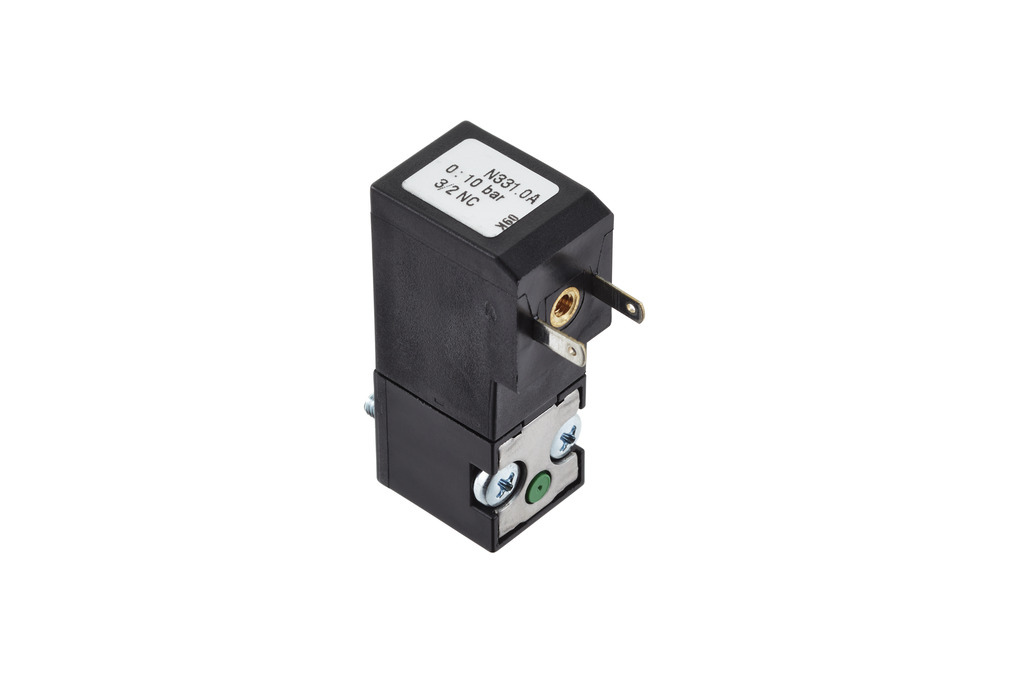

Pièces de rechange
Accessoires
FAS 80x39 G3/4-AG10.05.01.00062Filtre avec extension
| Diamètre extérieur D | 80 (mm) |
| Longueur L | 39 (mm) |
| Filetage G1 | G3/4"-M |
ASK B-Form-C 5000 K-3P21.04.06.00084Câble de raccordement
| Connexion électrique | Douille Form C |
| Longueur du câble | 5000 (mm) |
| Connexion 2 | Câble, 3 pôles |
| Matière tuyau | Câble PVC |
