ROB-SET ECBPi M12-12
Onderdeelnr.: 10.03.01.00952
Complete set voor het aansluiten en integreren van de CobotPump ECBPi op lichtgewicht robots
| with | |
| voor | |
| Type | M12-12 |

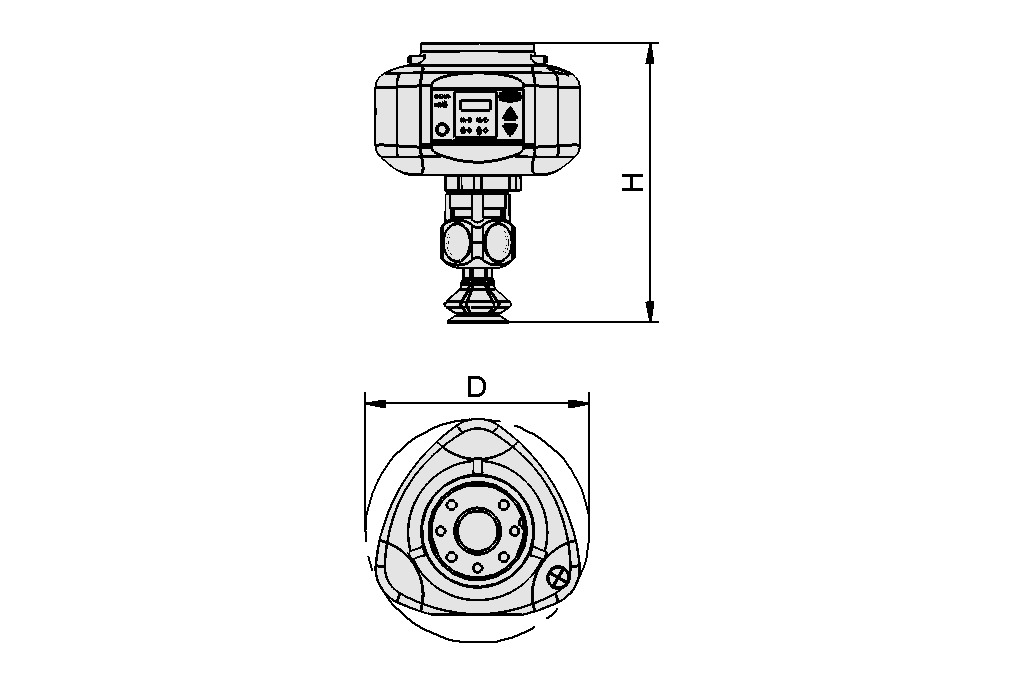

Ontwerpgegevens
Ontwerpgegevens
| Attribuut | Waarde |
|---|---|
| H | 188,8 mm |
| D | 151,5 mm |
Technische gegevens
Technische gegevens
| Attribuut | Waarde |
|---|---|
| Suction rate (max.) | 12 l/min |
| Rated power | 13 W |
| Rated current | 0,6 A |
| Operating temperature | 5 ... 45 °C |
| voor | |
| Product family | ROB-SET-ECBPI |
Documentatie
Documentatie
Onderdelen
SPF 40 ED-65 G1/4-AG10.01.01.13246Vlakke vacuümgrijper (rond) voor dynamische handling van kartonnage en zelfd
| Size | 40 |
| Suction cup material | Elastodur ED |
| Material hardness [Shore A] | 65 (Shore A) |
| Thread G1 | G1/4"-M |
SPB1 40 ED-65 G1/4-AG10.01.06.03498Balg-vacuümgrijper (rond) voor
bijzonder oneffen werkstukken
| Size | 40 |
| Suction cup material | Elastodur ED |
| Material hardness [Shore A] | 65 (Shore A) |
| Thread G1 | G1/4"-M |
| Number of folds | 1.5 |
Accessoires
VEE 2xSPB1/SPF 154.3x42.310.01.36.00268Vacuum eineffector VEE
geassembleerd
| Number of suction plates | 2 |
| Suction cup type | SPB1/SPF |
| Length L | 154.3 (mm) |
| Width B | 42.3 (mm) |
VEE 4xSPB1/SPF 218.310.01.36.00269Vacuum eineffector VEE
geassembleerd
| Number of suction plates | 4 |
| Suction cup type | SPB1/SPF |
| Length L | 218.3 (mm) |
RFBP 50 50 BA SPB210.01.45.00096Vacuüm-grijpersysteem met groot
oppervlak in lichtgewicht
ontwerp RFBP
| Length L | 50 (mm) |
| Width B | 50 (mm) |
| Connection | Verbind v de bajonet |
| Suction cup type | Bellows suction cups SPB2 |
RFBP 100 58 BA SPB210.01.45.00091Vacuüm-grijpersysteem met groot
oppervlak in lichtgewicht
ontwerp RFBP
| Length L | 100 (mm) |
| Width B | 58 (mm) |
| Connection | Verbind v de bajonet |
| Suction cup type | Bellows suction cups SPB2 |
RFBP 100 58 BA O1010.01.45.00092Vacuüm-grijpersysteem met groot
oppervlak in lichtgewicht
ontwerp RFBP
| Length L | 100 (mm) |
| Width B | 58 (mm) |
| Connection | Verbind v de bajonet |
| Material type | Foam open, height 10 mm |
RFBP 120 120 BA SPB210.01.45.00085Vacuüm-grijpersysteem met groot
oppervlak in lichtgewicht
ontwerp RFBP
| Length L | 120 (mm) |
| Width B | 120 (mm) |
| Connection | Verbind v de bajonet |
| Suction cup type | Bellows suction cups SPB2 |
RFBP 120 120 BA O1010.01.45.00086Vacuüm-grijpersysteem met groot
oppervlak in lichtgewicht
ontwerp RFBP
| Length L | 120 (mm) |
| Width B | 120 (mm) |
| Connection | Verbind v de bajonet |
| Material type | Foam open, height 10 mm |
VEE-FE 25.4x81.510.01.36.00130Verlenging van flens
| Outside diameter D | 25.4 (mm) |
| Length L1 | 81.5 (mm) |
| Extension to | 50 (mm) |
VEE-FE 25.4x131.510.01.36.00109Verlenging van flens
| Outside diameter D | 25.4 (mm) |
| Length L1 | 131.5 (mm) |
| Extension to | 100 (mm) |
VEE-FE 25.4x181.510.01.36.00128Verlenging van flens
| Outside diameter D | 25.4 (mm) |
| Length L1 | 181.5 (mm) |
| Extension to | 150 (mm) |
