PFG 8 PU-55 N004
Onderdeelnr.: 10.01.01.00049
Vlakke zuiger (rond) voor gladde of licht ruwe oppervlakken
| Size | 8 |
| Suction cup material | Polyurethane PU |
| Material hardness [Shore A] | 55 (Shore A) |

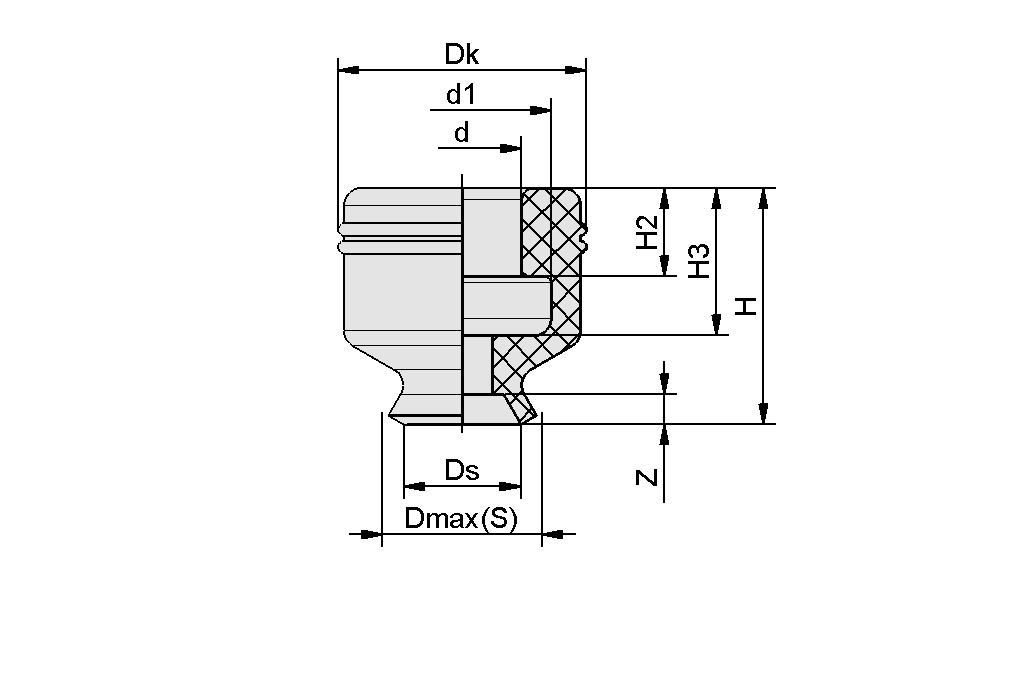

Ontwerpgegevens
Ontwerpgegevens
| Attribuut | Waarde |
|---|---|
| d | 4 mm |
| d1 | 6 mm |
| Dk | 8,2 mm |
| Dmax(S) | 9 mm |
| Ds | 8 mm |
| H | 7 mm |
| H2 | 2 mm |
| H3 | 4 mm |
| Z (Stroke) | 1,3 mm |
Technische gegevens
Technische gegevens
| Attribuut | Waarde |
|---|---|
| Suction force (-600mbar) | 2,3 N |
| Volume | 0,16 cm³ |
| Workpiece radius min. (convex) | 10 mm |
| Size | 8 |
| Nipple family | N 004 |
| Suction cup material | Polyurethane PU |
| Material hardness [Shore A] | 55 Shore A |
| Weight | 0,2 g |
| Product family | PFG |
CAD-gegevens
CAD-gegevens
Live CAD-model gebruiksvriendelijk
Nadat je op de downloadknop hebt geklikt, kun je het CAD-model in verschillende bestandsformaten downloaden. Als het voorbeeld niet correct wordt weergegeven op deze pagina, klik dan op de knop "Reload".
Documentatie
Documentatie
Accessoires
SA-NIP N004 G1/8-AG DN20010.01.01.03528Zuigeraansluitnippel
| Thread G1 | G1/8"-M |
| Length L1 | 17 (mm) |
| Fitting length | 5 (mm) |
| Nominal size | 2.00 mm |
| Material | Aluminum |
SA-NIP N004 G1/8-IG DN20010.01.01.03520Zuigeraansluitnippel
| Thread G1 | G1/8"-F |
| Length L1 | 20 (mm) |
| Fitting length | 16 (mm) |
| Nominal size | 2.00 mm |
| Material | Aluminum |
SA-NIP N004 M5-AG DN20010.01.01.03526Zuigeraansluitnippel
| Thread G1 | M5-M |
| Length L1 | 13.5 (mm) |
| Fitting length | 5 (mm) |
| Nominal size | 2.00 mm |
| Material | Aluminum |
SA-NIP N004 M5-IG DN20010.01.01.03518Zuigeraansluitnippel
| Thread G1 | M5-F |
| Length L1 | 14 (mm) |
| Fitting length | 10 (mm) |
| Nominal size | 2.00 mm |
| Material | Aluminum |
