SA-NIP N008 G1/8-IG DN350
Onderdeelnr.: 10.01.01.03524
Zuigeraansluitnippel
| Thread G1 | G1/8"-F |
| Length L1 | 25 (mm) |
| Fitting length | 16 (mm) |
| Nominal size | 3.50 mm |
| Material | Aluminum |
| 4 (mm) |
Ontwerpgegevens
Ontwerpgegevens
| Attribuut | Waarde |
|---|---|
| D | 14 mm |
| dn | 3,5 mm |
| D2 | 8,5 mm |
| G1 | G1/8"-F |
| L | 16 mm |
| L1 | 25 mm |
| L2 | 7 mm |
| L3 | 2 mm |
| LG1 | 9 mm |
| SW1 | 14 mm |
| SW2 | 4 mm |
Technische gegevens
Technische gegevens
| Attribuut | Waarde |
|---|---|
| Nipple family | N 008 |
| Material | Aluminum |
| Weight | 6,7 g |
CAD-gegevens
CAD-gegevens
Live CAD-model gebruiksvriendelijk
Nadat je op de downloadknop hebt geklikt, kun je het CAD-model in verschillende bestandsformaten downloaden. Als het voorbeeld niet correct wordt weergegeven op deze pagina, klik dan op de knop "Reload".
Documentatie
Documentatie
Accessoires

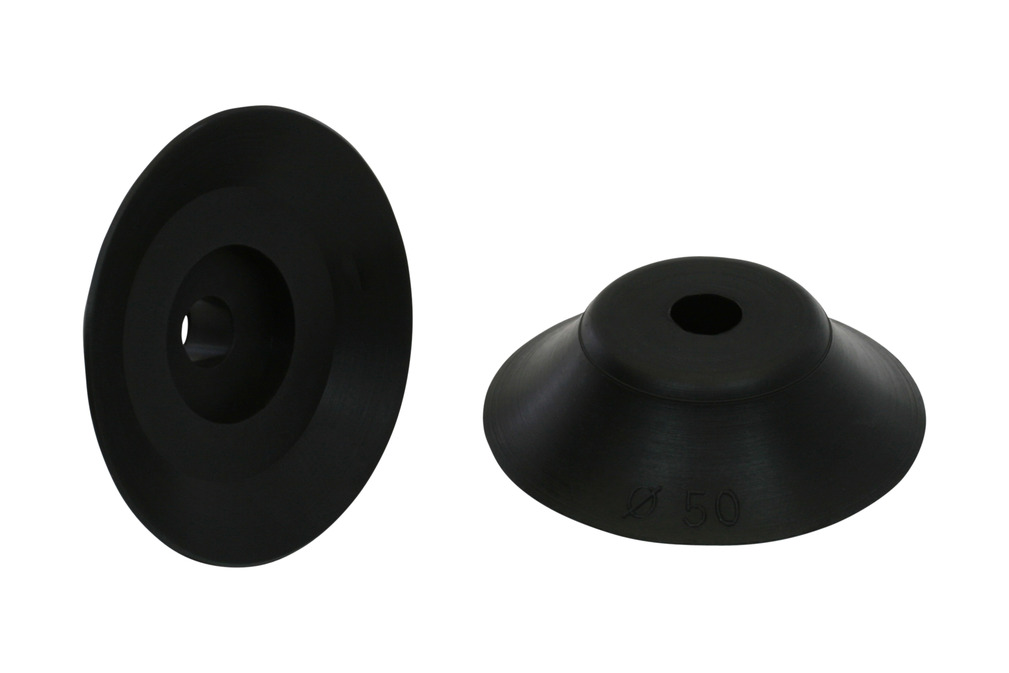

PFG 50 FPM-65 N00810.01.01.00077Vlakke zuiger (rond) voor
gladde of licht ruwe oppervlakken
| Size | 50 |
| Suction cup material | Fluorine rubber FPM |
| Material hardness [Shore A] | 65 (Shore A) |
| Material property | non-marking |
PFG 50 HT1-60 N00810.01.01.11168Vlakke zuiger (rond) voor
gladde of licht ruwe oppervlakken
| Size | 50 |
| Suction cup material | High temperature material HT1 |
| Material hardness [Shore A] | 60 (Shore A) |
| Material property | non-marking |

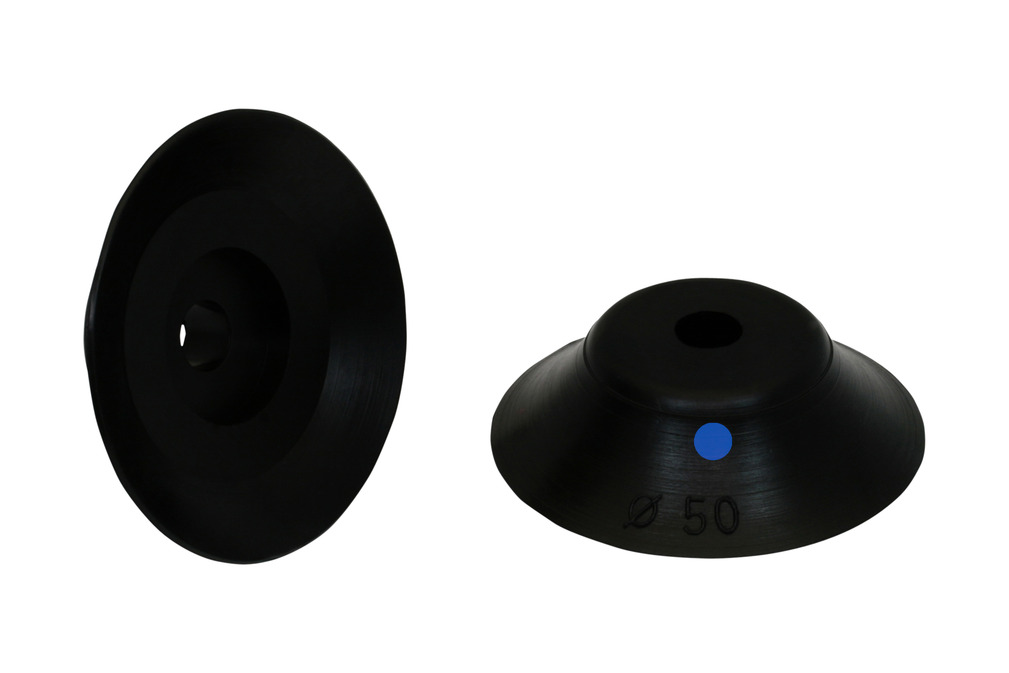

PFG 50 NBR-CO-55 N00810.01.01.10342Vlakke zuiger (rond) voor
gladde of licht ruwe oppervlakken
| Size | 50 |
| Suction cup material | Nitrile rubber NBR-conductive |
| Material hardness [Shore A] | 55 (Shore A) |

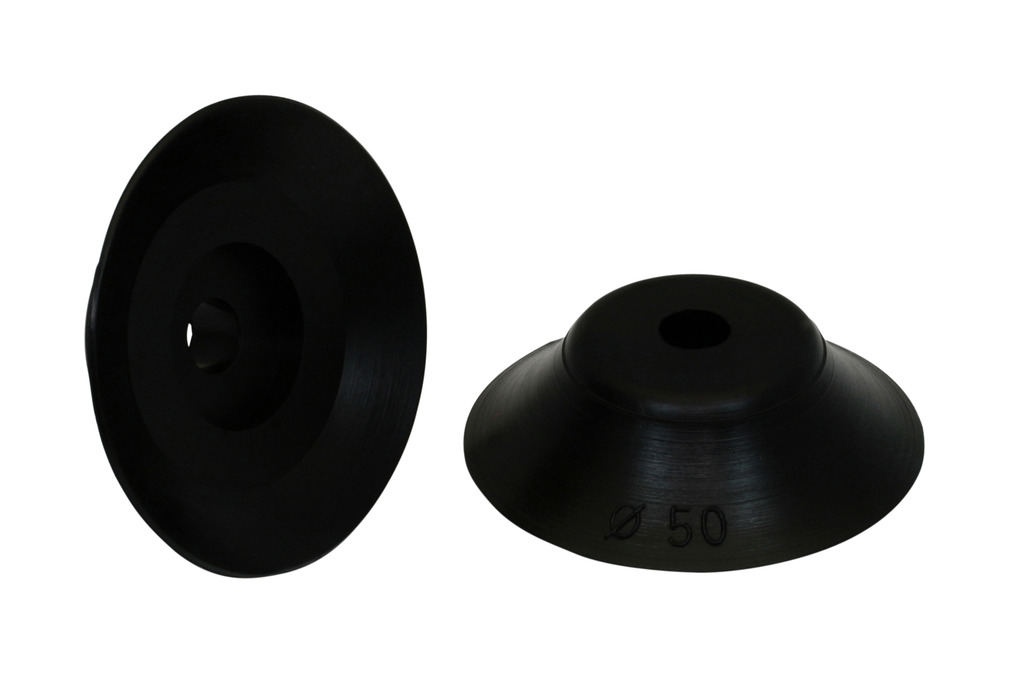

PFG 50 NBR-55 N00810.01.01.00017Vlakke zuiger (rond) voor
gladde of licht ruwe oppervlakken
| Size | 50 |
| Suction cup material | Nitrile rubber NBR |
| Material hardness [Shore A] | 55 (Shore A) |

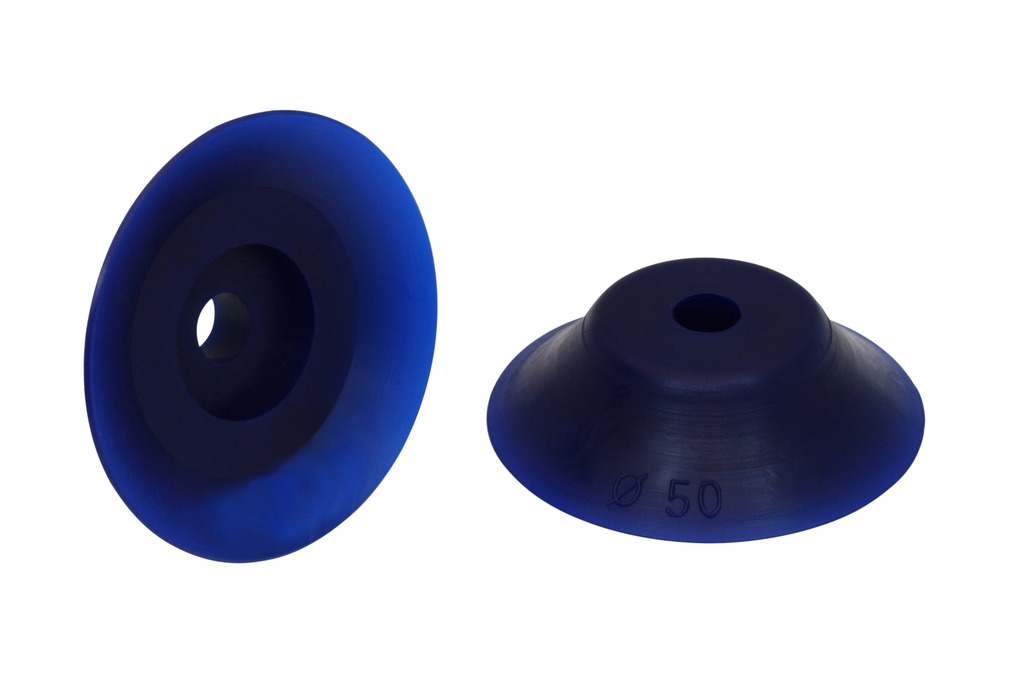

PFG 50 PU-55 N00810.01.01.00057Vlakke zuiger (rond) voor
gladde of licht ruwe oppervlakken
| Size | 50 |
| Suction cup material | Polyurethane PU |
| Material hardness [Shore A] | 55 (Shore A) |

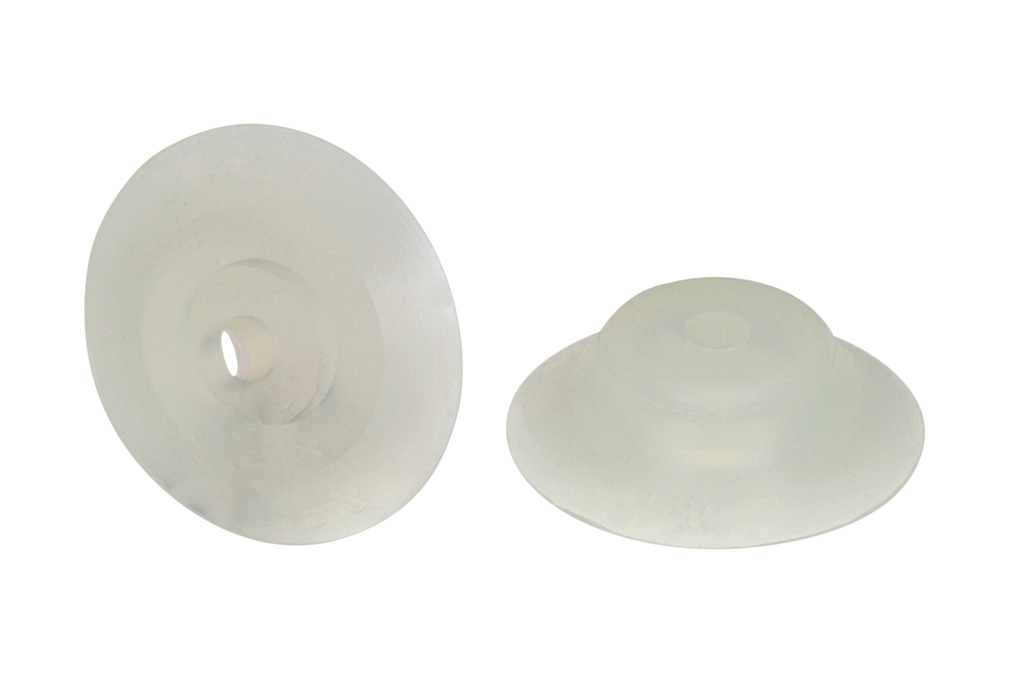

PFG 50 SI-55 N00810.01.01.00037Vlakke zuiger (rond) voor
gladde of licht ruwe oppervlakken
| Size | 50 |
| Suction cup material | Silicone SI |
| Material hardness [Shore A] | 55 (Shore A) |
| Material characteristics | FDA-compatible |
