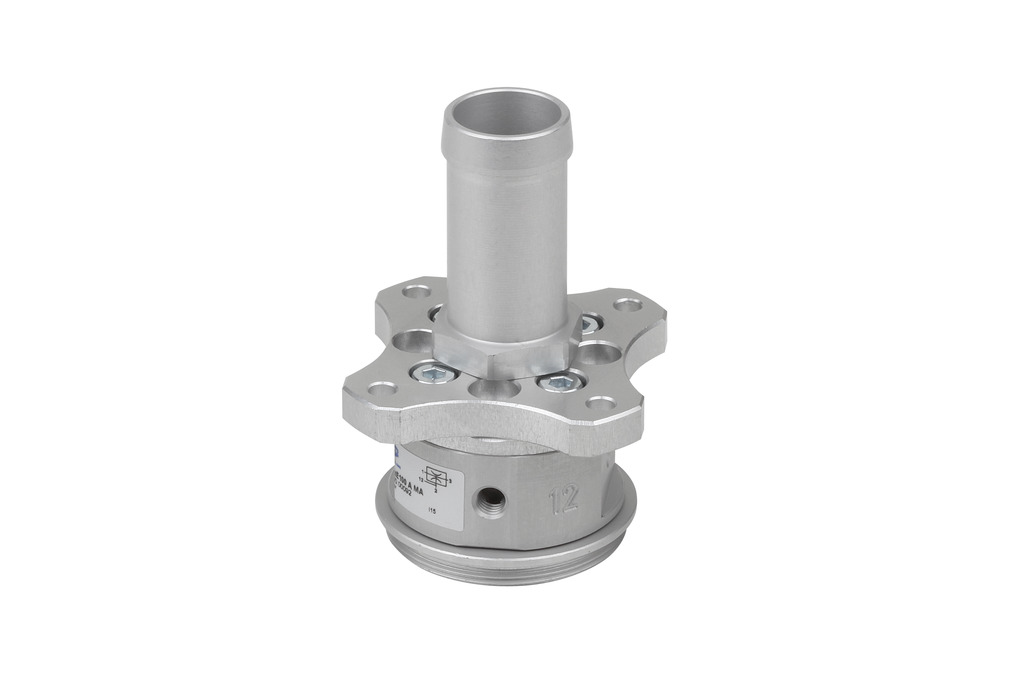

SCG 1xE100 A MA AR M37x1-AG
Część nr.: 10.01.30.00092
Composite-Gripper for handling sensitive components
| Number of ejectors | 1 |
| Performance class | E100 |
| Shape compact ejectors | |
| Mounting | |
| Additional function ejector |
Chwytak przepływowy SCG
Wydajność ssania od 270 l/min do 650 l/min
Duża elastyczność dzięki osiowemu lub bocznemu montażowi chwytaka
Gotowy do podłączenia, kompaktowy zespół chwytakowy ze zintegrowanym wytwarzaniem podciśnienia
Bardzo duży strumień objętości umożliwia bezpieczne chwytanie, nawet w przypadku materiałów porowatych
Zminimalizowane zużycie powietrza obniża koszty operacyjne
Kontrolowane odprowadzanie zassanego powietrza zapobiega zanieczyszczeniu obszaru technologicznego
Projekt
Projekt
- Szybkozmienne powierzchnie ssące (3) o różnych średnicach
- Anodowany korpus aluminiowy ze zintegrowanym wytwarzaniem próżni (2)
- Model podstawowy z możliwością wyboru montażu osiowego (MA) lub z montażem bocznym (MS) (5)
- Kanał powietrza wylotowego (4) do kontrolowanego prowadzenia powietrza wlotowego
- Dwa przyłącza sprężonego powietrza (odsysanie / wydmuchiwanie)
Dane techniczne
Dane techniczne
- Wydajność ssania: 270 do 650 l/min
- Średnica powierzchni ssącej: 20 mm do 60 mm
Dane dotyczące wydajności
Dane dotyczące wydajności
MetrycznaImperialne
| 1 | 2 | 3 | 4 | 5 | |
|---|---|---|---|---|---|
| SCG | 30,00 | 61,00 | 92,00 | 128,00 | 160,00 |
| 1 | 1,5 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | |
|---|---|---|---|---|---|---|---|---|---|
| SCG | 60,00 | 77,00 | 90,00 | 107,00 | 120,00 | 137,00 | 158,00 | 178,00 | 198,00 |
| 1 | 1,5 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | |
|---|---|---|---|---|---|---|---|---|---|
| SCG | 270,00 | 341,73 | 405,00 | 455,98 | 508,32 | 553,42 | 588,20 | 619,58 | 650,00 |
| 1 | 1,5 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | |
|---|---|---|---|---|---|---|---|---|---|
| SCG | 3,00 | 4,50 | 6,00 | 8,00 | 10,00 | 11,50 | 13,50 | 15,00 | 17,00 |
| 1 | 1,5 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | |
|---|---|---|---|---|---|---|---|---|---|
| SCG | 6,00 | 10,00 | 14,00 | 17,50 | 21,00 | 24,00 | 27,50 | 30,50 | 34,00 |
| 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 160 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1.0 bar | 241,00 | 124,10 | 53,60 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 |
| 2.0 bar | 410,00 | 277,90 | 185,10 | 111,70 | 63,80 | 29,20 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 |
| 3.0 bar | 519,00 | 394,60 | 289,00 | 210,80 | 149,20 | 99,90 | 61,50 | 34,00 | 15,40 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 |
| 4.0 bar | 586,00 | 468,70 | 373,00 | 305,50 | 246,90 | 196,40 | 158,60 | 127,80 | 97,30 | 71,20 | 48,70 | 30,30 | 13,60 | 0,00 | 0,00 | 0,00 | 0,00 |
| 5.0 bar | 650,00 | 554,10 | 472,00 | 395,20 | 336,50 | 284,20 | 239,50 | 202,10 | 169,30 | 137,60 | 109,40 | 85,80 | 63,20 | 43,50 | 25,70 | 12,10 | 0,00 |
Dokumentacja
Dokumentacja
Dokumentacja dopasowania dla tego produktu jest dostępna w tej sekcji.
| Dokumenty | Język |
|---|---|
| Polska |
Dokumentacja jest również w pełni dostępna w języku angielskim.
| Dokumenty | Język |
|---|---|
| Język angielski |
1 - 4 z 4 wyników
SCG 1xE100 A MS AR M37x1-AG
Część nr.: 10.01.30.00170
Composite-Gripper for handling sensitive components
| Number of ejectors | 1 |
| Performance class | E100 |
| Shape compact ejectors | |
| Mounting | |
| Additional function ejector |
SCG 1xE100 A MA SDA M37x1-AG
Część nr.: 10.01.30.00359
Composite-Gripper for handling sensitive components
| Number of ejectors | 1 |
| Performance class | E100 |
| Shape compact ejectors | |
| Mounting | |
| Additional function ejector |
SCG 1xE100 A MS SDA M37x1-AG
Część nr.: 10.01.30.00360
Composite-Gripper for handling sensitive components
| Number of ejectors | 1 |
| Performance class | E100 |
| Shape compact ejectors | |
| Mounting | |
| Additional function ejector |
