SAXM 100 ED-85 SC065
Część nr.: 10.01.19.00009
High-Speed bell shaped suction cup (round) very dynamic handling of smooth and oily workpieces
| Size | 100 |
| Suction cup material | Elastodur ED |
| Material hardness [Shore A] | 85 (Shore A) |
Dane projektowe
Dane projektowe
| Atrybut | Wartość |
|---|---|
| d | 14 mm |
| d1 | 39,6 mm |
| Dk | 25,6 mm |
| Dmax(S) | 111,1 mm |
| Ds | 99,7 mm |
| H | 39,4 mm |
| H2 | 14,3 mm |
| Z (Stroke) | 17,1 mm |
Dane techniczne
Dane techniczne
| Atrybut | Wartość |
|---|---|
| Suction force (-600mbar) | 412 N |
| Lateral force | 230 N |
| Lateral force oily surface | 414 N |
| Volume | 104,09 cm³ |
| Workpiece radius min. (convex) | 40 mm |
| Hose inner diameter (recom.) d | 6 mm |
| Size | 100 |
| Nipple family | SC 065 |
| Number of folds | 0 |
| Suction cup material | Elastodur ED |
| Material hardness [Shore A] | 85 Shore A |
| Weight | 33,8 g |
| Product family | SAXM |
Dane CAD
Dane CAD
Łatwy w użyciu model CAD na żywo
Po kliknięciu przycisku pobierania można pobrać model CAD w różnych formatach plików. Jeśli podgląd nie jest wyświetlany poprawnie na tej stronie, kliknij przycisk "Przeładuj".
Dokumentacja
Dokumentacja
Akcesoria

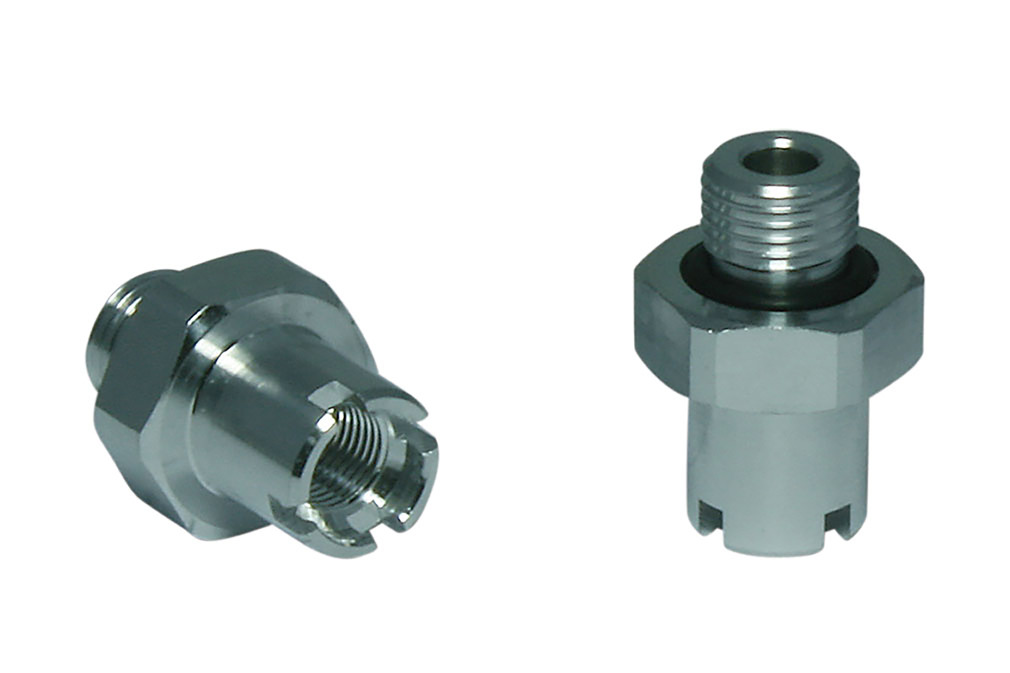

SC-A 065 G1/4-AG L10.01.06.02824Schmalz-Connector upper part
| Connection type | 065 |
| Thread G1 | G1/4"-M |
| Fitting length | 8 (mm) |
| Shape | Self Locking |

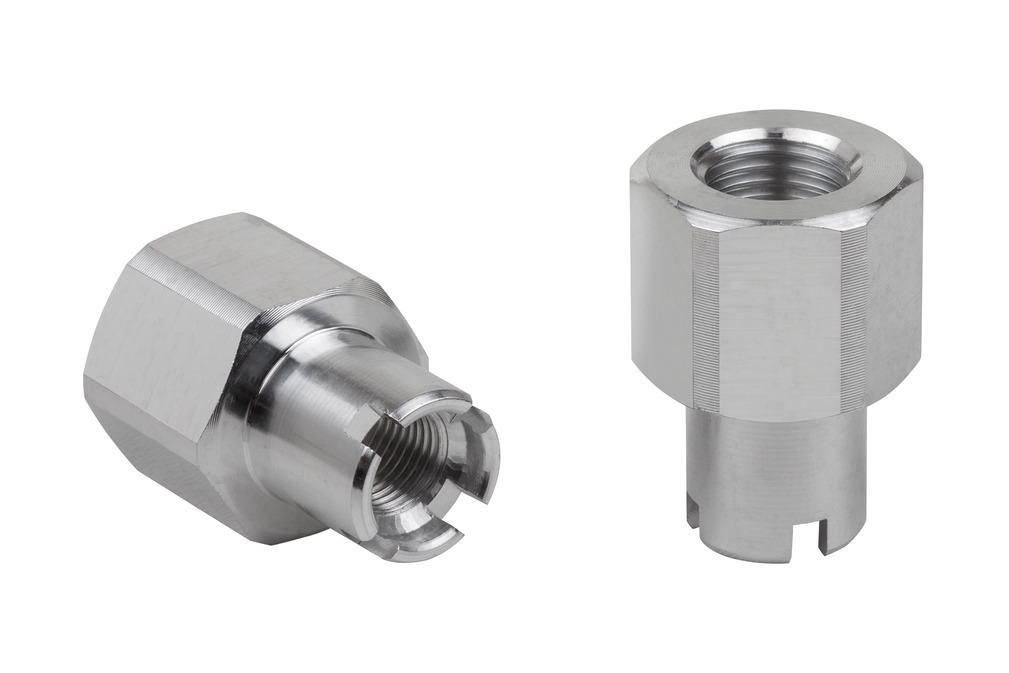

SC-A 065 G1/4-IG L10.01.06.02774Element przyłączeniowy (nypel)
| Connection type | 065 |
| Thread G1 | G1/4"-F |
| Fitting length | 18 (mm) |
| Shape | Self Locking |

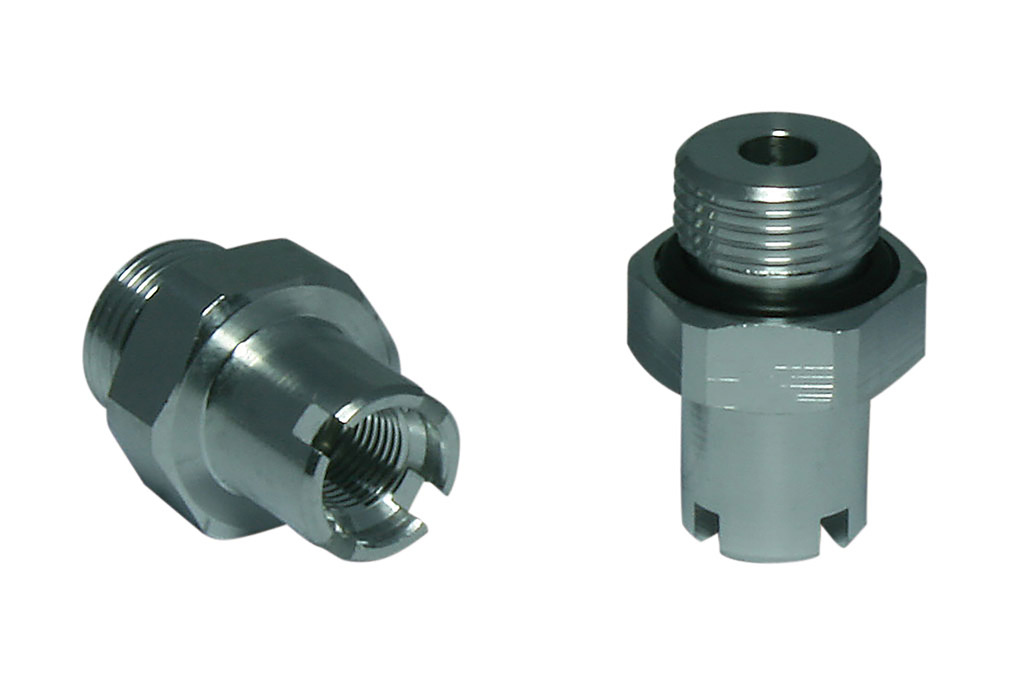

SC-A 065 G3/8-AG L10.01.06.02810Schmalz-Connector upper part
| Connection type | 065 |
| Thread G1 | G3/8"-M |
| Fitting length | 8 (mm) |
| Shape | Self Locking |
SC-A 065 G3/8-IG L10.01.06.02648Element przyłączeniowy (nypel)
| Connection type | 065 |
| Thread G1 | G3/8"-F |
| Fitting length | 18 (mm) |
| Shape | Self Locking |

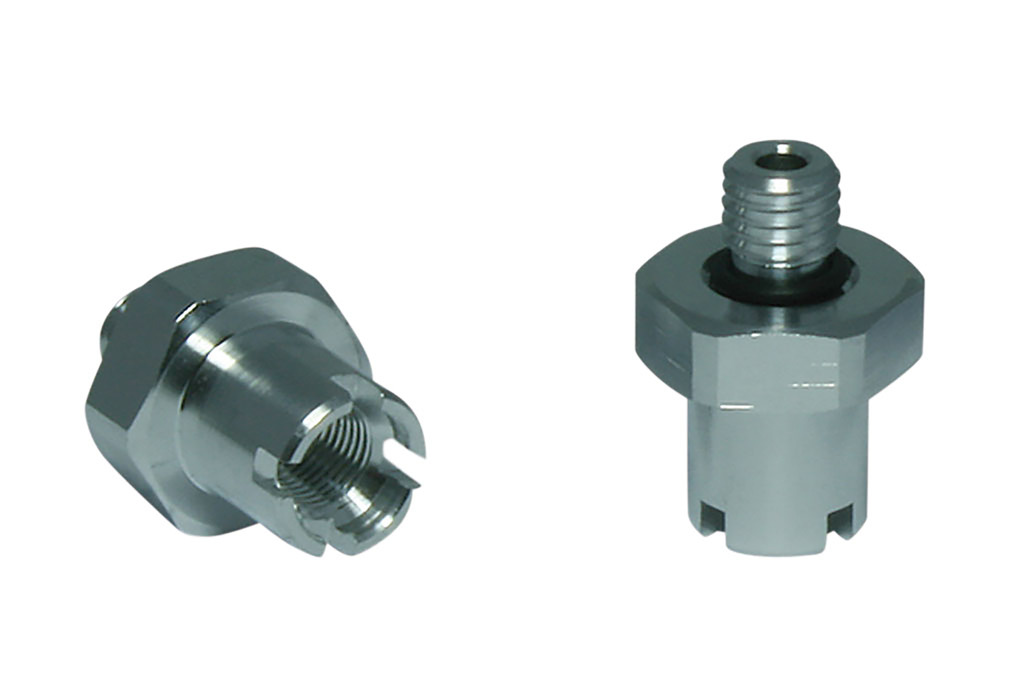

SC-A 065 M10-AG L10.01.06.02825Nypel przyłączeniowy
| Connection type | 065 |
| Thread G1 | M10-M |
| Fitting length | 8 (mm) |
| Shape | Self Locking |

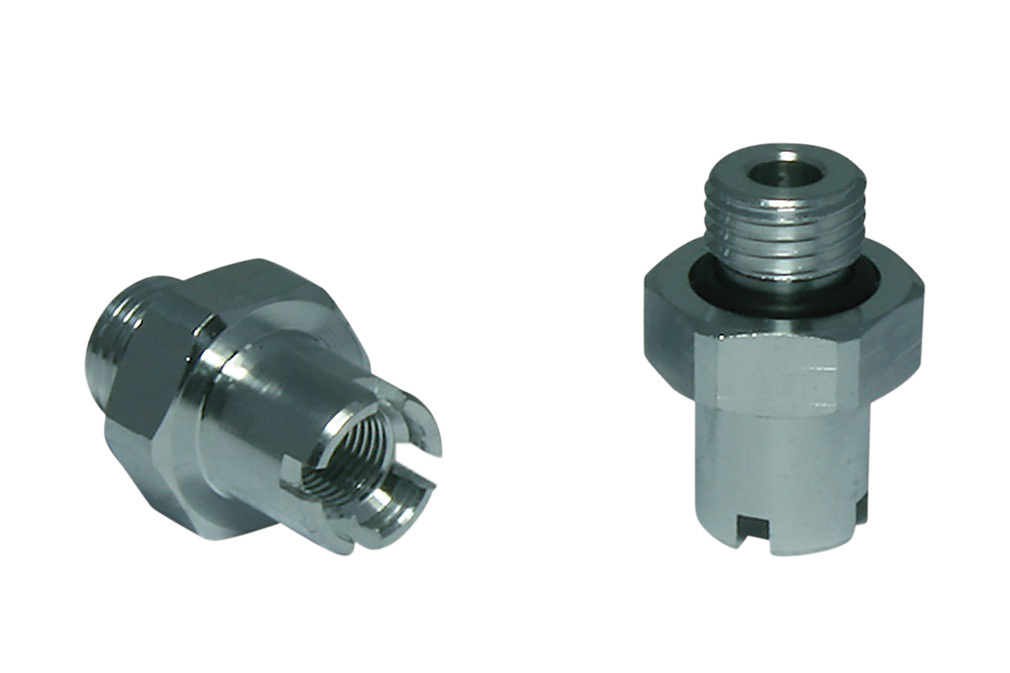

SC-A 065 M14x1.5-AG L10.01.06.02826Schmalz-Connector upper part
| Connection type | 065 |
| Thread G1 | M14x1.5-M |
| Fitting length | 8 (mm) |
| Shape | Self Locking |
SC-A 065 RA L10.01.06.02817Schmalz-Connector upper part
| Connection type | 065 |
| Fitting length | 9.5 (mm) |
| Shape | Self Locking |
