FSG 20 SI-MD-55 G1/8-IG
Część nr.: 10.01.06.05715
Bellows suction cup (round) for very uneven workpieces
| Size | 20 |
| Suction cup material | Silicone SI metal detectable |
| Material hardness [Shore A] | 55 (Shore A) |
| Material characteristics | FDA-compatible |
| Nipple material | Aluminum |
| Connection | G1/8"-F |
| Number of folds | 2.5 |

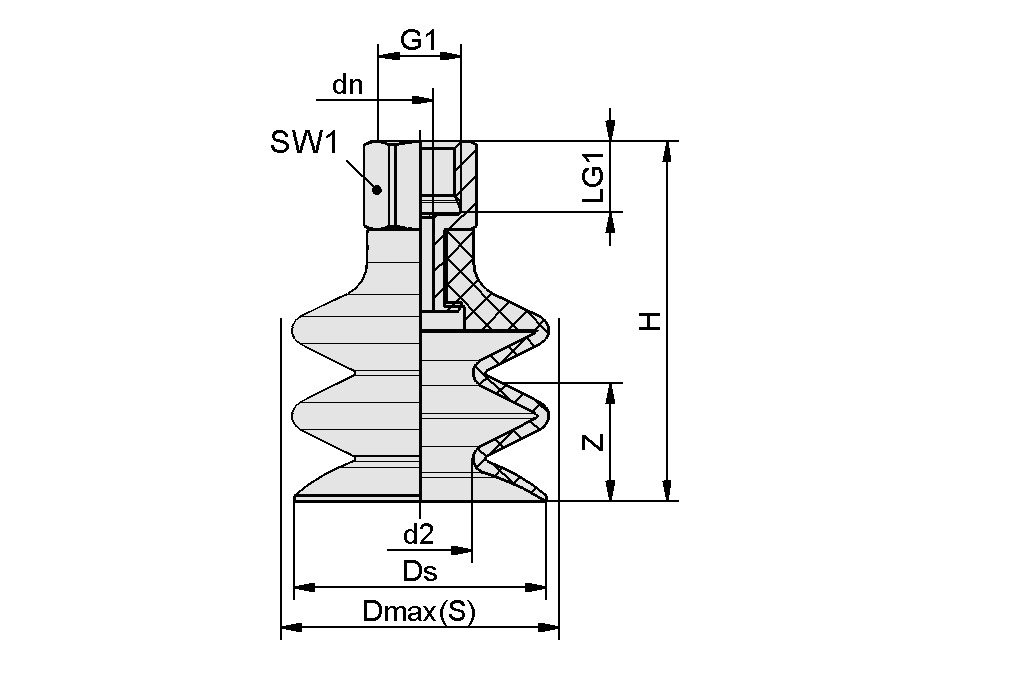

Dane projektowe
Dane projektowe
| Atrybut | Wartość |
|---|---|
| d2 | 10,5 mm |
| Dmax(S) | 21 mm |
| dn | 3,5 mm |
| Ds | 20 mm |
| G1 | G1/8"-F |
| H | 34,1 mm |
| LG1 | 8,5 mm |
| SW1 | 14 mm |
| Z (Stroke) | 9 mm |
Dane techniczne
Dane techniczne
| Atrybut | Wartość |
|---|---|
| Suction cup material | Silicone SI metal detectable |
| Material hardness [Shore A] | 55 Shore A |
| Size | 20 |
| Number of folds | 2,5 |
| Connection | G1/8-IG |
| Workpiece radius min. (convex) | 30 mm |
| Volume | 2,3 cm³ |
| Suction force (-600mbar) | 5,2 N |
| Pull-off force | 12,1 N |
| Hose inner diameter (recom.) d | 4 mm |
| Weight | 6,4 g |
| Product family | FSG |
Dane CAD
Dane CAD
Łatwy w użyciu model CAD na żywo
Po kliknięciu przycisku pobierania można pobrać model CAD w różnych formatach plików. Jeśli podgląd nie jest wyświetlany poprawnie na tej stronie, kliknij przycisk "Przeładuj".
Dokumentacja
Dokumentacja
Części zamienne
FG 20 SI-MD-55 N01610.01.06.05701Bellows suction cup (round)
for very uneven workpieces
| Size | 20 |
| Suction cup material | Silicone SI metal detectable |
| Material hardness [Shore A] | 55 (Shore A) |
| Number of folds | 2.5 |
SA-NIP N016 G1/8-IG DN35010.01.06.05731Króciec przyłączeniowy przyssawki
| Nipple family | N 016 |
| Thread G1 | G1/8"-F |
| Length L1 | 18.5 (mm) |
| Fitting length | 12 (mm) |
| Nominal diameter dn | 3.5 (mm) |
| Material | Aluminum |
