SPB4f 40 SI-55 G1/8-AG
Część nr.: 10.01.06.03544
Bellows suction cup (round) for very uneven workpieces
| Size | 40 |
| Suction cup material | Silicone SI |
| Material hardness [Shore A] | 55 (Shore A) |
| Thread G1 | G1/8"-M |
| Number of folds | 4.5 |

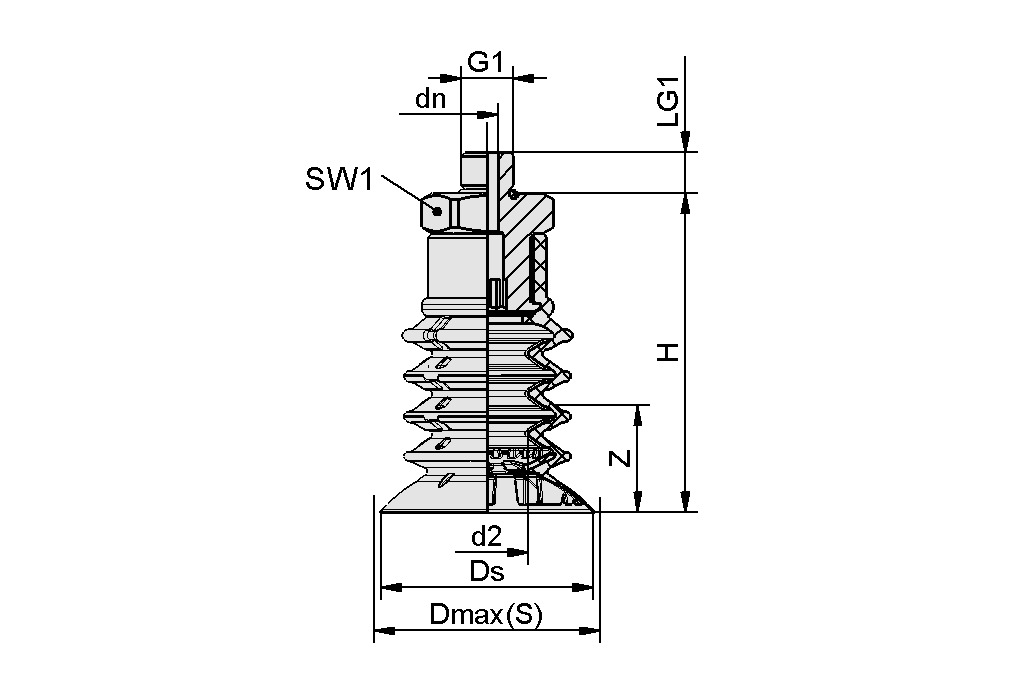

Dane projektowe
Dane projektowe
| Atrybut | Wartość |
|---|---|
| d2 | 15,3 mm |
| dn | 4 mm |
| Dmax(S) | 42 mm |
| Ds | 39,7 mm |
| G1 | G1/8"-M |
| H | 59,5 mm |
| LG1 | 7,5 mm |
| SW1 | 22 mm |
| Z (Stroke) | 18 mm |
Dane techniczne
Dane techniczne
| Atrybut | Wartość |
|---|---|
| Suction force at -200 mbar | 6,8 N |
| Suction force at -400 mbar | 13,6 N |
| Suction force (-600mbar) | 20,4 N |
| Pull-off force | 23,8 N |
| Volume | 15,12 cm³ |
| Hose inner diameter (recom.) d | 9 mm |
| Number of folds | 4,5 |
| Suction cup material | Silicone SI |
| Material hardness [Shore A] | 55 Shore A |
| Weight | 28,7 g |
| Product family | SPB4f |
Dane CAD
Dane CAD
Łatwy w użyciu model CAD na żywo
Po kliknięciu przycisku pobierania można pobrać model CAD w różnych formatach plików. Jeśli podgląd nie jest wyświetlany poprawnie na tej stronie, kliknij przycisk "Przeładuj".
Dokumentacja
Dokumentacja
Części zamienne
SC 080 G1/8-AG10.01.06.03142Nypel przyłączeniowy
| Connection type | 080 |
| Vacuum connection | G1/8"-M |
| Length L1 | 28 (mm) |
| Fitting length | 7.5 (mm) |
| Nominal diameter dn | 4 (mm) |
SPB4f 40 SI-55 SC08010.01.06.03265Przyssawka mieszkowa (okrągła) do bardzo nierównych powierzchni
| Size | 40 |
| Suction cup material | Silicone SI |
| Material hardness [Shore A] | 55 (Shore A) |
| Number of folds | 4.5 |
Akcesoria
SSB 16-27 ST-VZ10.07.10.00002Hose clamp for securing smooth
hoses
| Clamping range [mm] | 16.0 ... 27.0 mm |
| Material | Steel |
| Surface | galvanised |
