GP 3 SMP 15..25/SCP 20..25
Parça no.: 10.02.02.00918
Manifold olarak kullanım ve ejektör blokları oluşturmak için basınçlı hava dağıtıcısı
| Basınç aralığı (çalışma basıncı) [bar] | bar |
| Bağlantı sayısı | 3 |
| Uzunluk L | 101 (mm) |
| Genişlik B | 38 (mm) |
| Yükseklik H | 49.5 (mm) |
| İç çap d | 7 (mm) |
Tasarım Verileri
Tasarım Verileri
| Öznitelik | Değer |
|---|---|
| B | 38 mm |
| B2 | 7 mm |
| B3 | 16 mm |
| d | 7 mm |
| G1 | G1/2"-F |
| H | 49,5 mm |
| H2 | 8 mm |
| L | 101 mm |
| X1 | 85 mm |
| X2 | 85 mm |
| Y2 | 34 mm |
Teknik veri
Teknik veri
| Öznitelik | Değer |
|---|---|
| Ağırlık | 481 g |
CAD verileri
CAD verileri
Canlı CAD-Model kullanımı kolay
İndir butonuna tıkladıktan sonra CAD modelini çeşitli dosya formatlarında indirebilirsiniz. Önizleme bu sayfada doğru görüntülenmiyorsa, lütfen "Yeniden Yükle" düğmesine tıklayın.
Dokümantasyon
Dokümantasyon
Yedek parçalar
EJEK-PL SMP(i)15..30/SCP(i)20..3010.02.02.00728Ejektör körleme plakası
| Basınç aralığı (çalışma basıncı) [bar] | bar |
| Uzunluk L | 38 (mm) |
| Genişlik B | 22 (mm) |
| Yükseklik H | 8 (mm) |
| İnşaat kullanımı | Kompakt ejektörler SMP/SCP |

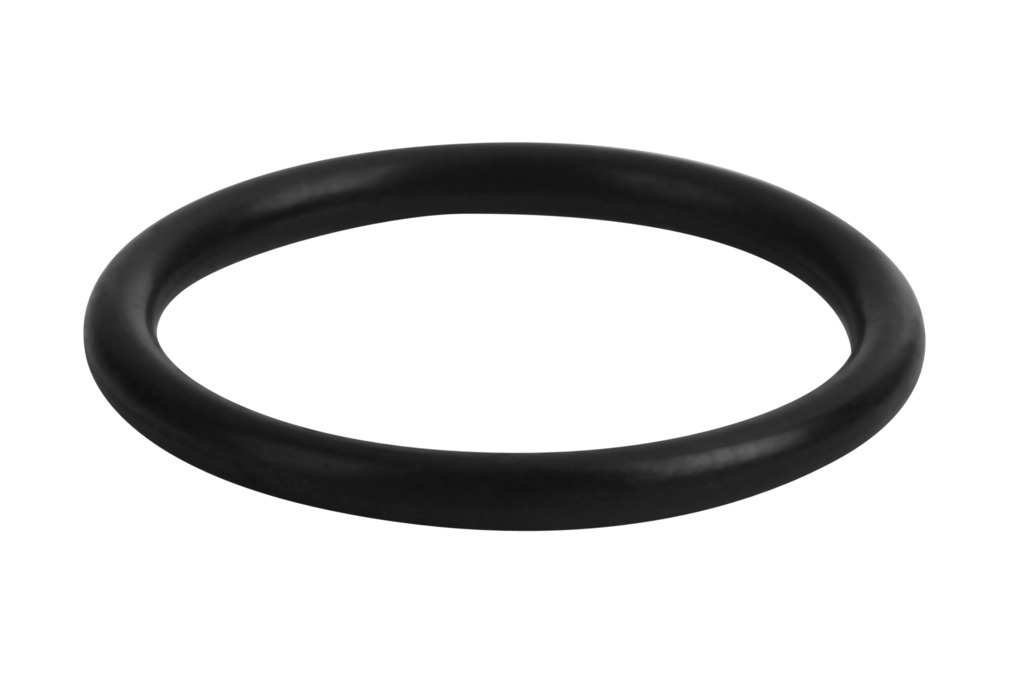

O-RING 14x1.5 NBR-7010.07.08.00150O-ring
| Basınç aralığı (çalışma basıncı) [bar] | bar |
| İç çap d | 14 (mm) |
| Malzeme | Nitril kauçuk NBR |
