EVE-TR-X 25 AC3 VBV
Parça no.: 10.03.01.00215
Sabit vakum oranına sahip kuru pompa sağlam, az bakım gerektirir uzun servis ömrü, sürekli çalışma
| Mevcut tip | üç fazlı akım |
| 50 Hz'de Gerilim | 190 - 242 V / 342 - 440 V AC3 |
| 60 Hz'de Gerilim | 190 - 265 V / 342 - 500 V AC3 |
| Gerilim 60 Hz | S089 |
| Vakum debisi (50 Hz) | 25 (m³/h) |
| Vakum debisi (60 Hz) | 30 (m³/h) |
| 50 Hz'de ses seviyesi | 62 (dB(A)) |
| Vakum (50 Hz) | -900 (mbar) |
| Vakum (60 Hz) | -900 (mbar) |
| ile | Vakum sınırlayıcı valf |
| Nominal güç 50 Hz | 0.75 (kW) |
| Nominal güç 60 Hz | 0.9 (kW) |
| Ağırlık | 26 (kg) |
Tasarım Verileri
Tasarım Verileri
| Öznitelik | Değer |
|---|---|
| B | 260 mm |
| B2 | 40 mm |
| d | 7 mm |
| G3 | G3/4"-F |
| H | 290 mm |
| L | 505 mm |
| L2 | 96 mm |
| X1 | 220 mm |
| Y1 | 190 mm |
Teknik veri
Teknik veri
| Öznitelik | Değer |
|---|---|
| Vakum debisi (50 Hz) | 25 m³/h |
| Vakum debisi (60 Hz) | 30 m³/h |
| 50 Hz'de Gerilim | 190 - 242 V / 342 - 440 V AC3 |
| 60 Hz'de Gerilim | 190 - 265 V / 342 - 500 V AC3 |
| Nominal güç 50 Hz | 0,75 kW |
| Nominal güç 60 Hz | 0,9 kW |
| 50 Hz'de ses seviyesi | 62 dB(A) |
| Ağırlık | 26 kg |
| Koruma tipi IP | IP 54 |
| Mevcut tip | AC3 |
| Ürün ailesi | EVE-TR-X |
CAD verileri
CAD verileri
Canlı CAD-Model kullanımı kolay
İndir butonuna tıkladıktan sonra CAD modelini çeşitli dosya formatlarında indirebilirsiniz. Önizleme bu sayfada doğru görüntülenmiyorsa, lütfen "Yeniden Yükle" düğmesine tıklayın.
Dokümantasyon
Dokümantasyon
Yedek parçalar
VST EVE-TR-X-2510.03.01.00225Yedek parça seti pompa
| İnşaat kullanımı | Pompa EVE-TR-X |
| Boyut | 25 |
| içerir | Fırça kızağı / Filtre |
VST EVE-TR-X-2510.03.01.00225Yedek parça seti pompa
| İnşaat kullanımı | Pompa EVE-TR-X |
| Boyut | 25 |
| içerir | Fırça kızağı / Filtre |
Aksesuarlar
VOL 5010.03.03.00118Vakum rezervuarı
| Rezervuar hacmi | 50 (l) |
| Yükseklik H | 235 (mm) |
| Ek fonksiyon vakum haznesi | Manometre, valf, filtre |

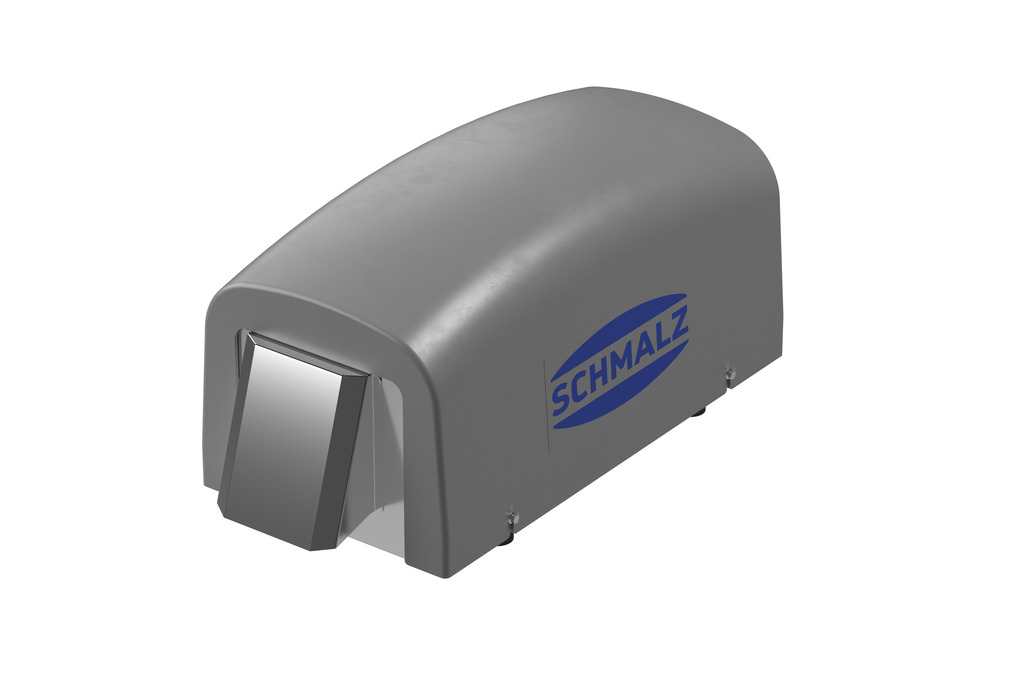

SBB-EVE-24V-DC-ST-VZ-LUE10.04.04.00367Ses seviyesini azaltmak için susturucu kutusu
| Malzeme | Çelik |
| Yüzey | galvanised |
| ile | Vantilatör |
| Uzunluk L | 809 (mm) |
| Genişlik B | 385 (mm) |
| Yükseklik H | 378 (mm) |
