SPB1 80 ED-65 G1/4-AG
Parça no.: 10.01.06.03504
Körüklü vantuz (yuvarlak)
| Boyut | 80 |
| Vantuz malzemesi | Elastodur ED |
| Malzeme sertliği [Shore A] | 65 (Shore A) |
| Diş G1 | G1/4"-M |
| Körük Sayısı | 1.5 |
Tasarım Verileri
Tasarım Verileri
| Öznitelik | Değer |
|---|---|
| d2 | 56 mm |
| dn | 6,1 mm |
| Dmax(S) | 88 mm |
| Ds | 81,4 mm |
| G1 | G1/4"-M |
| H | 53,9 mm |
| LG1 | 10 mm |
| SW1 | 22 mm |
| Z (İnme) | 23,5 mm |
Teknik veri
Teknik veri
| Öznitelik | Değer |
|---|---|
| Emme kuvveti (-600mbar) | 166 N |
| Çekme kuvveti | 200 N |
| Yanal kuvvet | 59 N |
| Cilt | 98,36 cm³ |
| İş parçası yarıçapı dak (dışbükey) | 70 mm |
| Hortum çapı (tavsiye edilen) d | 6 mm |
| Boyut | 80 |
| Körük Sayısı | 1,5 |
| Vantuz malzemesi | Elastodur ED |
| Malzeme sertliği [Shore A] | 65 Shore A |
| Ağırlık | 74,4 g |
| Ürün ailesi | SPB1 |
CAD verileri
CAD verileri
Canlı CAD-Model kullanımı kolay
İndir butonuna tıkladıktan sonra CAD modelini çeşitli dosya formatlarında indirebilirsiniz. Önizleme bu sayfada doğru görüntülenmiyorsa, lütfen "Yeniden Yükle" düğmesine tıklayın.
Dokümantasyon
Dokümantasyon
Yedek parçalar

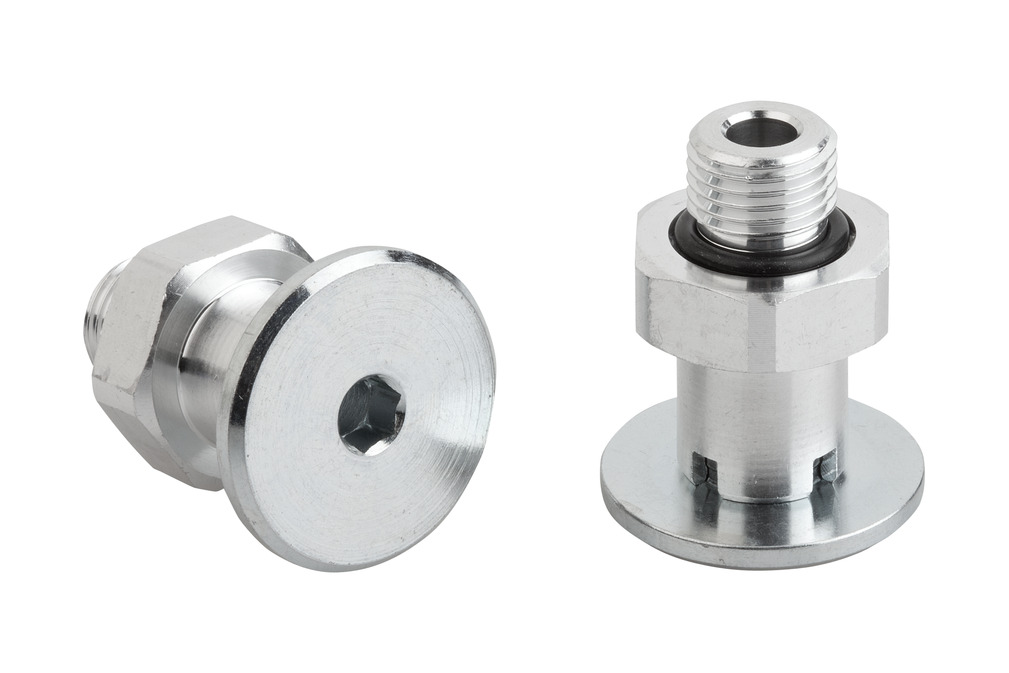

SC 065 G1/4-AG L MOD10.01.06.03193Vantuz için bağlantı elemanı
"SchmalzConnector"
| Bağlantı türü | 065 |
| Bağlantı | G1/4"-M |
| Uzunluk L1 | 36.1 (mm) |
| Montaj uzunluğu | 8 (mm) |
| Nominal çap dn | 6.1 (mm) |
| Şekil | Kendinden Kilitlemeli |
SPB1 80 ED-65 SC06510.01.06.03071Körüklü vantuz (yuvarlak)
Karton ve rijit ambalajların
dinamik taşınması için
| Boyut | 80 |
| Vantuz malzemesi | Elastodur ED |
| Malzeme sertliği [Shore A] | 65 (Shore A) |
| Körük Sayısı | 1.5 |
Aksesuarlar

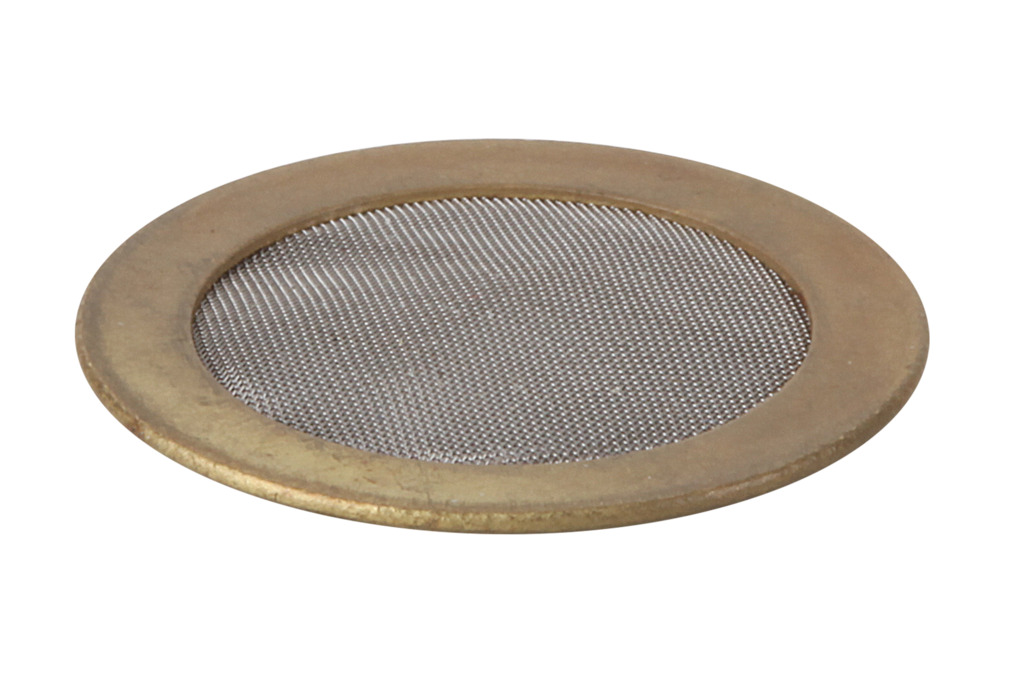

SIEB 32.5x0.8 MS-A2 280 0.28/0.1610.07.01.00364Filtre vakum sistemini kirlenmeye
karşı korur
| Dış çap D | 32.5 (mm) |
| Uzunluk L | 0.8 (mm) |
| Malzeme | Pirinç / Paslanmaz çelik |
| Filtre gözenek boyutu | 280 (µm) |
| Ağ boyutu | 0.28 (mm) |
| Tel çapı | 0.16 (mm) |
SC-SW 60 610.05.04.00096Hacimsel akış hızının
azaltılması için akış direnci
| Anahtar boyutu SW1 | 6 (mm) |
| Nominal boyut | 60 |
SC-SW 80 610.05.04.00097Hacimsel akış hızının
azaltılması için akış direnci
| Anahtar boyutu SW1 | 6 (mm) |
| Nominal boyut | 80 |
SC-SW 100 610.05.04.00098Hacimsel akış hızının
azaltılması için akış direnci
| Anahtar boyutu SW1 | 6 (mm) |
| Nominal boyut | 100 |
SC-SW 120 610.05.04.00099Hacimsel akış hızının
azaltılması için akış direnci
| Anahtar boyutu SW1 | 6 (mm) |
| Nominal boyut | 120 |
SC-SW 200 610.05.04.00100Hacimsel akış hızının
azaltılması için akış direnci
| Anahtar boyutu SW1 | 6 (mm) |
| Nominal boyut | 200 |
SC-SW 240 610.05.04.00101Hacimsel akış hızının
azaltılması için akış direnci
| Anahtar boyutu SW1 | 6 (mm) |
| Nominal boyut | 240 |
