SFB1 20 EPDM-45 NPT1/4-IG
N° de artículo: 10.01.06.05120
Ventosa de fuelle (redonda) para la manipulación cuidadosa de piezas finas y flexibles
Industrias: Batería
| Tamaño | 20 |
| Material de ventosa | EPDM |
| Dureza del material [Shore A] | 45 (Shore A) |
| Familia de productos | SFB1 |

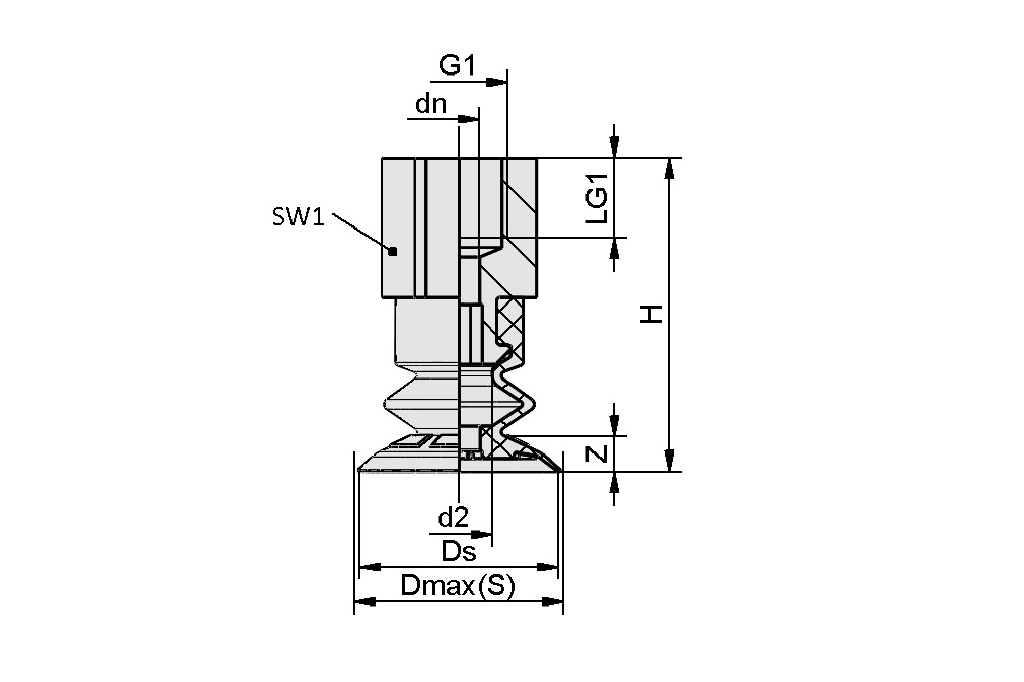

Datos de diseño
Datos de diseño
| Atributo | Valor |
|---|---|
| Dmax(S) | 21 mm |
| Ds | 20 mm |
| d2 | 6.6 mm |
| dn | 4.1 mm |
| G1 | NPT1/4-IG |
| LG1 | 12 mm |
| H | 34.8 mm |
| SW1 | 17 mm |
| Z (Recorrido) | 5 mm |
Datos técnicos
Datos técnicos
| Atributo | Valor |
|---|---|
| Fuerza de arranque | 10.5 N |
| Fuerza de aspiración (-600 mbar) | 2.1 N |
| Volumen | 1.2 cm³ |
| Tamaño | 20 |
| Número de pliegues | 1.5 |
| Material de ventosa | EPDM |
| Dureza del material [Shore A] | 45 Shore A |
| Familia de productos | SFB1 |
Documentación
Documentación
Piezas de repuesto
SC 040 NPT1/4-IG10.01.06.04923Boquilla para la ventosa
"SchmalzConnector"
| Tipo de conexión | 040 |
| Conexión | NPT1/4-HE |
| Longitud L1 | 24 (mm) |
| Longitud de montaje | 17.3 (mm) |
| Diámetro nominal dn | 4.1 (mm) |
SFB1 20 EPDM-45 SC04010.01.06.04375Ventosa de fuelle (redonda) para
la manipulación cuidadosa de piezas
finas y flexibles
| Tamaño | 20 |
| Material de ventosa | EPDM |
| Dureza del material [Shore A] | 45 (Shore A) |
| Familia de productos | SFB1 |
| Número de pliegues | 1.5 |
