SFB1 40 HT1-60 NPT1/4-IG
N° de artículo: 10.01.06.05152
Ventosa de fuelle (redonda) para la manipulación cuidadosa de piezas finas y flexibles
Industrias: Envases
| Tamaño | 40 |
| Material de ventosa | Material de alta temperatura HT1 |
| Dureza del material [Shore A] | 60 (Shore A) |
| Familia de productos | SFB1 |

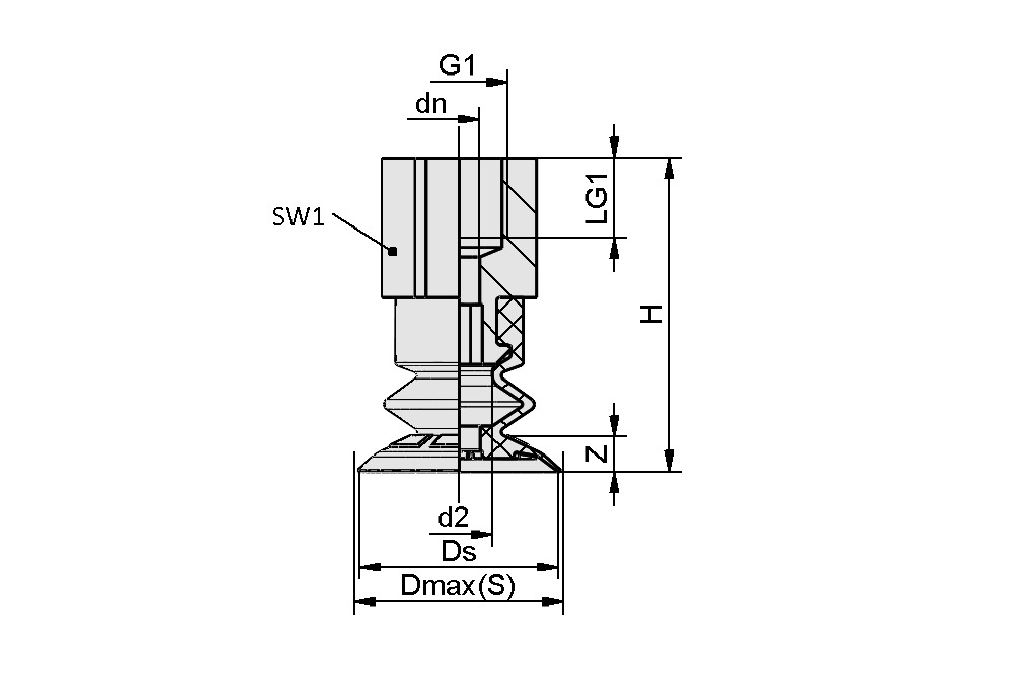

Datos de diseño
Datos de diseño
| Atributo | Valor |
|---|---|
| Dmax(S) | 42 mm |
| Ds | 40 mm |
| d2 | 13.7 mm |
| dn | 4.1 mm |
| G1 | NPT1/4-IG |
| LG1 | 12 mm |
| H | 47 mm |
| SW1 | 17 mm |
| Z (Recorrido) | 10 mm |
Datos técnicos
Datos técnicos
| Atributo | Valor |
|---|---|
| Fuerza de arranque | 39.9 N |
| Fuerza de aspiración (-600 mbar) | 8.8 N |
| Volumen | 7.5 cm³ |
| Tamaño | 40 |
| Número de pliegues | 1.5 |
| Material de ventosa | Material de alta temperatura HT1 |
| Dureza del material [Shore A] | 60 Shore A |
| Familia de productos | SFB1 |
Documentación
Documentación
Piezas de repuesto
SC 050 NPT1/4-IG MOD10.01.06.04902Boquilla para la ventosa
"SchmalzConnector"
| Tipo de conexión | 050 |
| Conexión | NPT1/4-HE |
| Longitud L1 | 26.5 (mm) |
| Longitud de montaje | 17.2 (mm) |
| Diámetro nominal dn | 6.1 (mm) |
SFB1 40 HT1-60 SC05010.01.06.04384Ventosa de fuelle (redonda) para
la manipulación cuidadosa de piezas
finas y flexibles
| Tamaño | 40 |
| Material de ventosa | Material de alta temperatura HT1 |
| Dureza del material [Shore A] | 60 (Shore A) |
| Familia de productos | SFB1 |
| Número de pliegues | 1.5 |
