ST G1-1/4-AG 32 MS-V
Numero articolo: 10.08.03.00169
Bocchetta
| Filettatura G1 | G1-1/4"-AG |
| Diametro interno del tubo (raccomandato) d | 32 (mm) |
| Materiale | Ottone |
| Superficie | nichelato |
| Lunghezza L | 10.3 (mm) |
| Diametro nominale dn | 27.9 (mm) |

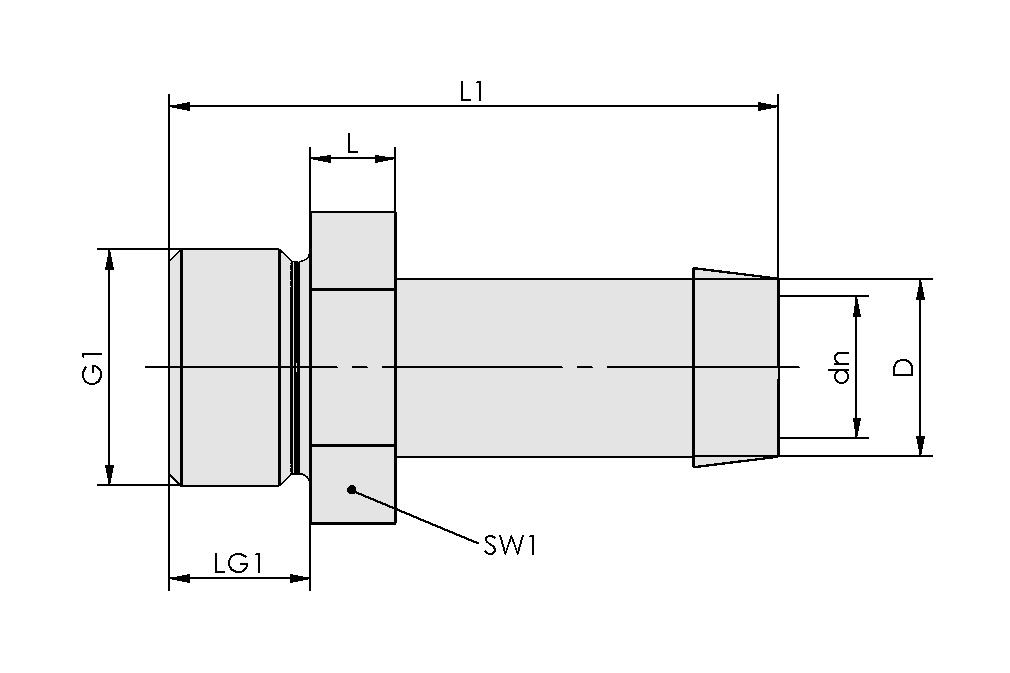

Dati di costruzione
Dati di costruzione
| Attributo | Valore |
|---|---|
| dn | 27.9 mm |
| D | 32 mm |
| G1 | G1-1/4"-AG |
| L | 10.3 mm |
| L1 | 62 mm |
| LG1 | 15.9 mm |
| SW1 | 46 mm |
Dati tecnici
Dati tecnici
| Attributo | Valore |
|---|---|
| Materiale | Ottone |
| Peso | 251 g |
Dati CAD
Dati CAD
Modello CAD dal vivo facile da usare
Facendo clic sul pulsante di download, è possibile scaricare il modello CAD in vari formati di file. Se l'anteprima non viene visualizzata correttamente in questa pagina, fare clic sul pulsante "Ricarica".
Documentazione
Documentazione
Accessori
VSL 41-32 PVC-DS KL-TR10.07.09.00008Tubo flessibile per i sistemi di
vuoto e aria compressa
| Diametro esterno D | 41 (mm) |
| Diametro interno d | 32 (mm) |
| Lunghezza max. | 50 (m) |
| Materiale tubo flessibile | PVC con spirale metallica |
| Raggio di piegatura min. | 110 (mm) |
| Campo di pressione (pressione di esercizio) [bar] | -0,85 ... 4,00 bar |
| Temperatura d'intervento | -15 ... 65 °C |
| Colore | Chiaro-trasparente |
