SMPi 15 IMP RD M12-5
Numero articolo: 10.02.02.03341
Eiettore compatto "MEGA PUMP" con funzione Power per lo scarico
| Diametro dell'ugello | 1.5 (mm) |
| Capacità di aspirazione (max.) | 75 (l/min) |
| Consumo d'aria in aspirazione | 115 (l/min) |
| Campo di pressione (pressione di esercizio) [bar] | 4,0 ... 7,0 bar |
| Vuoto max. | -850 (mbar) |
| Valvola di controllo | Valvola a impulso |
| Funzione dell'eiettore | Funzione risparmio aria digitale |
| Collegamento elettrico | Connectore M12, 5 pol |
| Tipo di protezione IP | IP 65 |

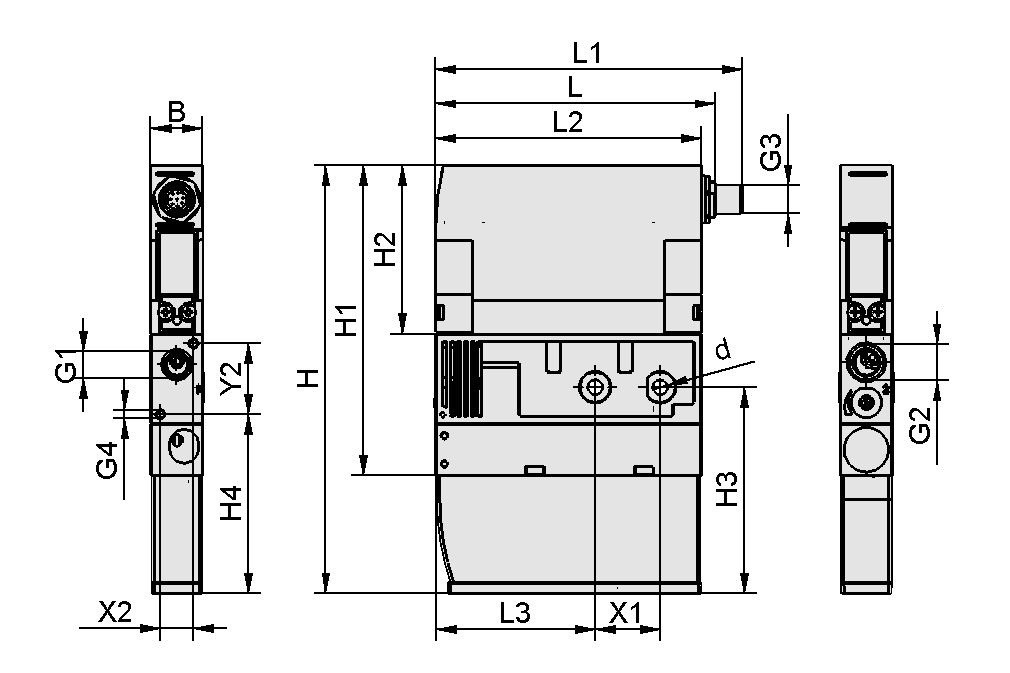

Dati di costruzione
Dati di costruzione
| Attributo | Valore |
|---|---|
| B | 22 mm |
| d | 6.6 mm |
| G1 | G1/4"-IG |
| G2 | G3/8"-IG |
| G3 | M12x1-AG |
| G4 | M4-IG |
| H | 181.5 mm |
| H1 | 131.5 mm |
| H2 | 71.5 mm |
| H3 | 87.5 mm |
| H4 | 76 mm |
| L | 118.5 mm |
| L1 | 129.7 mm |
| L2 | 112.5 mm |
| L3 | 67.5 mm |
| X1 | 27.5 mm |
| X2 | 14 mm |
| Y2 | 30 mm |
Dati tecnici
Dati tecnici
| Attributo | Valore |
|---|---|
| Grado di evacuazione | 85 % |
| Capacità di aspirazione (max.) | 4.5 m³/h |
| Capacità di aspirazione (max.) | 75 l/min |
| Consumo d'aria in aspirazione | 7.2 m³/h |
| Consumo d'aria in aspirazione | 115 l/min |
| Consumo d'aria massimo da soffiare | 200 l/min |
| Livello di pressione acustica libero | 75 dB(A) |
| Campo di pressione (pressione di esercizio) [bar] | 4,0 ... 7,0 bar |
| Diametro interno del tubo flessibile aria compressa raccomandato | 6 mm |
| Diametro interno tubo flessibile raccomandato a vuoto | 6 mm |
| Valvola di controllo | Valvola a impulso |
| Diametro dell'ugello | 1.5 mm |
| Peso | 0.56 kg |
| Temperatura d'intervento | 0 ... 50 °C |
| Campo di pressione (pressione di esercizio) [bar] | 58,0 ... 101,5 |
| Capacità di aspirazione (max.) | 2.65 cfm |
| Consumo d'aria in aspirazione | 4.06 cfm |
| Vuoto max. | -25.1 inHg |
| Famiglia di prodotti | SMPi |
Dati delle prestazioni
Dati delle prestazioni
Dati CAD
Dati CAD
Modello CAD dal vivo facile da usare
Facendo clic sul pulsante di download, è possibile scaricare il modello CAD in vari formati di file. Se l'anteprima non viene visualizzata correttamente in questa pagina, fare clic sul pulsante "Ricarica".
E-Plan Macro
E-Plan Macro
Documentazione
Documentazione
Software
Software
Il software corrispondente a questo prodotto è disponibile in questa sezione.
| Documentazione | Lingua |
|---|---|
| Inglese | |
| Inglese |
Pezzi di ricambio
SD 111x21x45 SMPi/SCPi10.02.02.03381Sileziatore per produttore di vuoto
| Lunghezza L | 111 (mm) |
| Larghezza B | 21 (mm) |
| Altezza H | 45 (mm) |
| Design di utilizzo | Eiettori compatti SMPI / SCPI |
VST SMPI/SCPI10.02.02.99965Set parti soggette ad us. eiettore
| Campo di pressione (pressione di esercizio) [bar] | bar |
| Design di utilizzo | Eiettori compatti SMPI / SCPI |
| contiene | Setaccio / silenziatore |
VST SMPi-ERW10.02.02.99964Set parti soggette ad us. eiettore
| Campo di pressione (pressione di esercizio) [bar] | bar |
| Design di utilizzo | Eiettori compatti SMPi |
| Misura | ERW |
| contiene | Filtro / silenziatore / RSV |
| e | Pistone / molle / o-ring |
Accessori
ASK B-M12-5 5000 K-5P21.04.05.00080Cavo di allacciamento
| Collegamento elettrico | Bussola M12, 5 pol |
| Lunghezza del cavo | 5000 (mm) |
| Connessione 2 | Cavo, a 5 poli |
| Materiale tubo flessibile | Cavo PUR |
ASV SM/CPi B-M12-5 3xS-M12-410.02.02.03372Distributore di collegamento
| Campo di pressione (pressione di esercizio) [bar] | bar |
| Lunghezza L | 1075 (mm) |
ASV SM/CPi B-M12-5 2xS-M12-410.02.02.03490Distributore di collegamento
| Campo di pressione (pressione di esercizio) [bar] | bar |
| Lunghezza L | 1050 (mm) |
GP 2 SMP 15..30/SCP 20..3010.02.02.00917Distributore aria compressa come
raccordo collegamenti e per il
bloccaggio degli eiettori
| Campo di pressione (pressione di esercizio) [bar] | bar |
| Numero di connessioni | 2 |
| Lunghezza L | 78 (mm) |
| Larghezza B | 38 (mm) |
| Altezza H | 49.5 (mm) |
| Diametro interno d | 7 (mm) |
GP 3 SMP 15..25/SCP 20..2510.02.02.00918Distributore aria compressa come
raccordo collegamenti e per il
bloccaggio degli eiettori
| Campo di pressione (pressione di esercizio) [bar] | bar |
| Numero di connessioni | 3 |
| Lunghezza L | 101 (mm) |
| Larghezza B | 38 (mm) |
| Altezza H | 49.5 (mm) |
| Diametro interno d | 7 (mm) |
GP 4 SMP 15..20/SCP 2010.02.02.00919Distributore aria compressa come
raccordo collegamenti e per il
bloccaggio degli eiettori
| Campo di pressione (pressione di esercizio) [bar] | bar |
| Numero di connessioni | 4 |
| Lunghezza L | 124 (mm) |
| Larghezza B | 38 (mm) |
| Altezza H | 49.5 (mm) |
| Diametro interno d | 7 (mm) |
GP 5 SMP 1510.02.02.00920Distributore aria compressa come
raccordo collegamenti e per il
bloccaggio degli eiettori
| Campo di pressione (pressione di esercizio) [bar] | bar |
| Numero di connessioni | 5 |
| Lunghezza L | 147 (mm) |
| Larghezza B | 38 (mm) |
| Altezza H | 49.5 (mm) |
| Diametro interno d | 7 (mm) |
GP 6 SMP 1510.02.02.00921Distributore aria compressa come
raccordo collegamenti e per il
bloccaggio degli eiettori
| Campo di pressione (pressione di esercizio) [bar] | bar |
| Numero di connessioni | 6 |
| Lunghezza L | 170 (mm) |
| Larghezza B | 38 (mm) |
| Altezza H | 49.5 (mm) |
| Diametro interno d | 7 (mm) |
EJEK-PL SMP(i)15..30/SCP(i)20..3010.02.02.00728Piastra cieca eiettore
| Campo di pressione (pressione di esercizio) [bar] | bar |
| Lunghezza L | 38 (mm) |
| Larghezza B | 22 (mm) |
| Altezza H | 8 (mm) |
| Design di utilizzo | Eiettori compatti SMP / SCP |
ADP-Q 90.5x22x29.7 SMPi/SCPi10.02.02.03463Piastra di base per la struttura
dei blocchi eiettori
| Campo di pressione (pressione di esercizio) [bar] | bar |
| Numero di connessioni | 1 |
| Lunghezza L | 90.5 (mm) |
| Larghezza B | 22 (mm) |
| Altezza H | 29.7 (mm) |
| Design di utilizzo | Eiettori compatti SMPI / SCPI |
| Diametro interno d | 8 (mm) |
VFT G1/4-IG 8010.07.01.00119Filtro a tazza per vuoto con
alloggiamento trasparente e
filtro sostituibile
| Connessione | G1/4"-IG |
| Forma | inserto filtro corto |
| Portata nominale | 110 (l/min) |
| Portata nominale | 6.6 (m³/h) |
| Misura dei pori del filtro | 80 (µm) |
