HSV 12 3/2 G1/2-IG
Numero articolo: 10.05.07.00036
Valvola a cassetto manuale per l'inserimento manuale di vuoto e aria compressa
| Diametro nominale | 12 (mm) |
| Valvola di funzione | Valvola a più vie 3/2 |
| Filettatura G1 | G1/2"-IG |
| Campo di pressione (pressione di esercizio) [bar] | -0,95 ... 10,00 bar |

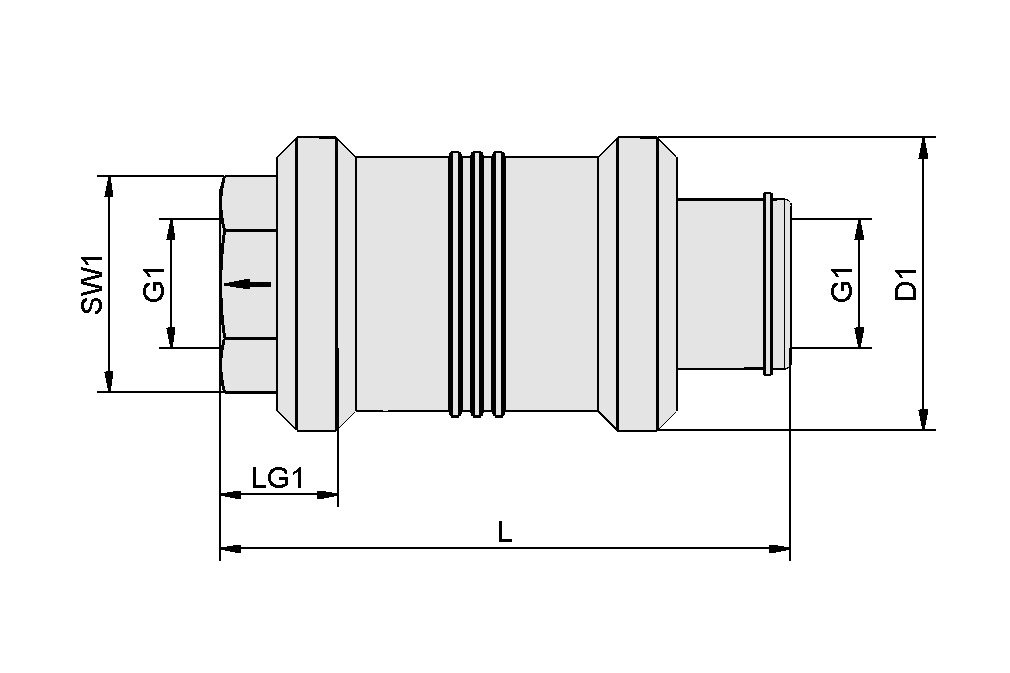

Dati di costruzione
Dati di costruzione
| Attributo | Valore |
|---|---|
| D1 | 40 mm |
| G1 | G1/2"-IG |
| L | 80 mm |
| LG1 | 16 mm |
| SW1 | 27 mm |
Dati tecnici
Dati tecnici
| Attributo | Valore |
|---|---|
| Diametro nominale | 12 mm |
| Portata nominale | 16 m³/h |
| Portata nominale | 266.7 l/min |
| Peso | 0.23 kg |
| Famiglia di prodotti | HSV |
Dati CAD
Dati CAD
Modello CAD dal vivo facile da usare
Facendo clic sul pulsante di download, è possibile scaricare il modello CAD in vari formati di file. Se l'anteprima non viene visualizzata correttamente in questa pagina, fare clic sul pulsante "Ricarica".
