- EFFICIENTE

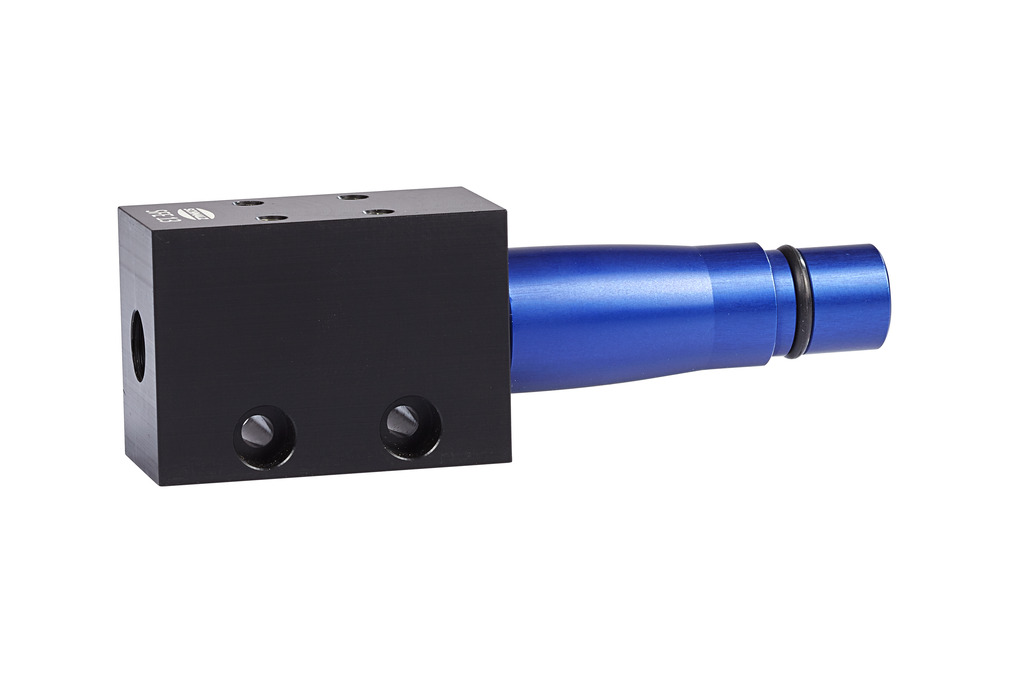

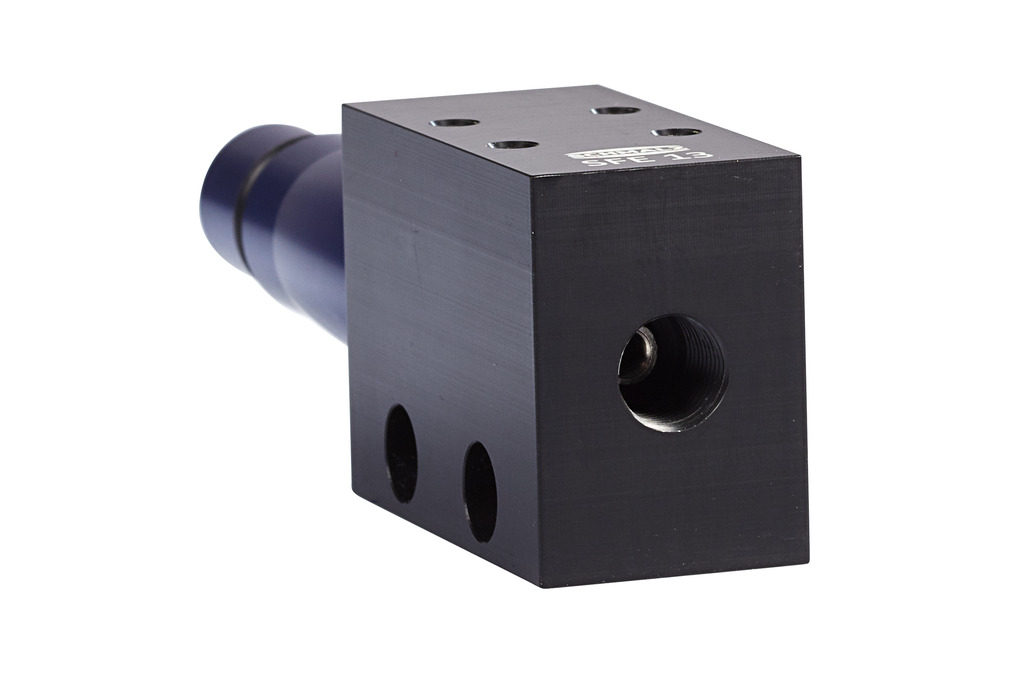

SBP HV 3 07 13 KU
Numero articolo: 10.02.01.01960
Eiettore base per impiego universale
| Forma | Vuoto elevato |
| Numero di fasi | 3 |
| Diametro dell'ugello | 0.7 (mm) |
| Misura | 13 |
| Grado di evacuazione | 85 (%) |
| Capacità di aspirazione (max.) | 76.8 (l/min) |
| Consumo d'aria in aspirazione | 23.5 (l/min) |
| Materiale | Plastica |

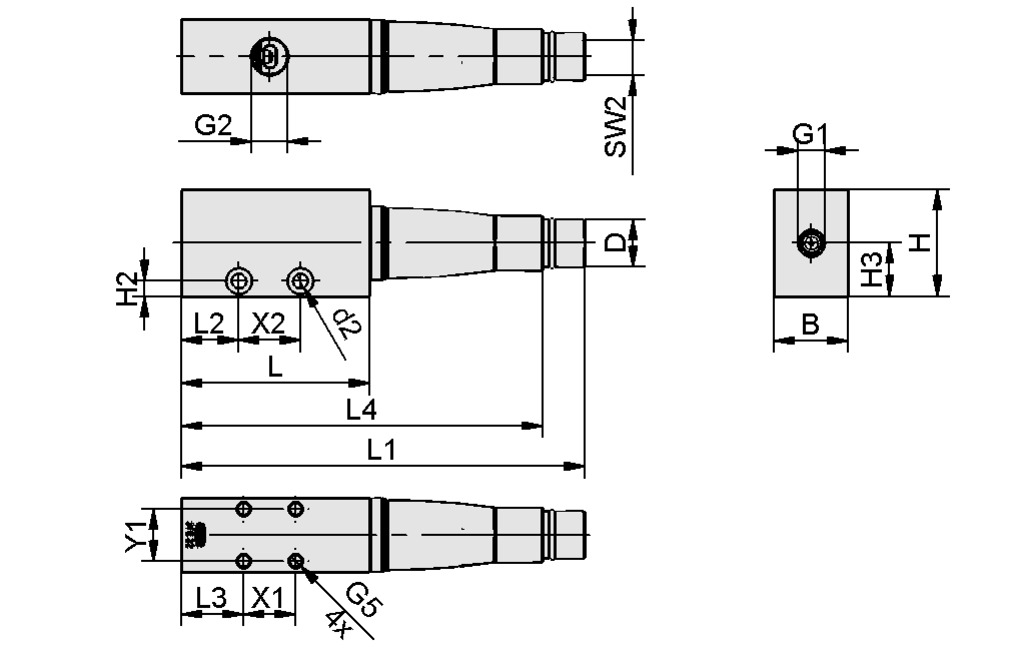

Dati di costruzione
Dati di costruzione
| Attributo | Valore |
|---|---|
| B | 23 mm |
| d2 | 4,2 mm |
| D | 14,2 mm |
| G1 | G1/8"-IG |
| G2 | G1/4"-IG |
| G5 | M4-IG |
| H | 33 mm |
| H2 | 5,5 mm |
| H3 | 16,5 mm |
| L | 46,5 mm |
| L1 | 99 mm |
| L2 | 14 mm |
| L3 | 16,5 mm |
| L4 | 83 mm |
| SW2 | 8 mm |
| X1 | 14 mm |
| X2 | 19 mm |
| Y1 | 14 mm |
Dati tecnici
Dati tecnici
| Attributo | Valore |
|---|---|
| Diametro dell'ugello | 0,7 mm |
| Numero di fasi | 3 |
| Grado di evacuazione | 85 % |
| Capacità di aspirazione (max.) | 76,8 l/min |
| Consumo d'aria in aspirazione | 1,45 m³/h |
| Consumo d'aria in aspirazione | 23,5 l/min |
| Livello di pressione acustica libero | 70 dB(A) |
| Livello di pressione acustica aspirazione | 61 dB(A) |
| Campo di pressione (pressione di esercizio) [bar] | 2,0 - 6,0 bar |
| Diametro interno del tubo flessibile aria compressa raccomandato | 4 mm |
| Diametro interno tubo flessibile raccomandato a vuoto | 6 mm |
| Peso | 62,4 g |
| Temperatura d'intervento | 0 ... 60 °C |
| Campo di pressione (pressione di esercizio) [bar] | 29,0 - 87,0 |
| Capacità di aspirazione (max.) | 2,71 cfm |
| Consumo d'aria in aspirazione | 0,83 cfm |
| Famiglia di prodotti | SBP-HV-HF-KU |
Dati delle prestazioni
Dati delle prestazioni
Dati CAD
Dati CAD
Modello CAD dal vivo facile da usare
Facendo clic sul pulsante di download, è possibile scaricare il modello CAD in vari formati di file. Se l'anteprima non viene visualizzata correttamente in questa pagina, fare clic sul pulsante "Ricarica".
Documentazione
Documentazione
Pezzi di ricambio
SFE 13 POM10.02.01.01807Schmalz Fixation Element
| Diametro foro | 13 (mm) |
| Larghezza B | 23 (mm) |
| Altezza H | 33 (mm) |
| Lunghezza L | 46.5 (mm) |
| Filettatura G1 | G1/8"-IG |
| Filettatura G2 | G1/4"-IG |
| Attacco aria compressa | G1/8"-IG |
| Connessione a ventosa | G1/4"-IG |
- EFFICIENTE
SEP HV 3 07 1310.02.01.01395Set per il vuoto eiettore in linea
| Forma | Vuoto elevato |
| Numero di fasi | 3 |
| Diametro foro | 13 (mm) |
| Grado di evacuazione | 85 (%) |
| Campo di pressione (pressione di esercizio) [bar] | 2,0 ... 6,0 bar |
| Pressione di esercizio ottimale | 4 (bar) |
| Capacità di aspirazione (max.) | 76.8 (l/min) |
| Consumo d'aria in aspirazione | 23.5 (l/min) |
SHC 3 1310.02.01.01497Schmalz Holder Cap
| Numero di fasi | 3 |
| Diametro foro | 13 (mm) |
| Diametro esterno D | 14.2 (mm) |
| Lunghezza L | 36.5 (mm) |
| Filettatura G1 | M16x1-AG |
Accessori
SD 16.5x51.5 SHC 1310.02.01.01498Silenziatore per produttore di vuoto
| Diametro esterno D | 16.5 (mm) |
| Lunghezza L | 51.5 (mm) |
| Design di utilizzo | Tappo di tenuta di Schmalz |
| Misura | 13 |
SD 29x121.5 SHC10.02.01.01831Silenziatore per produttore di vuoto
| Diametro esterno D | 29 (mm) |
| Lunghezza L | 121.5 (mm) |
| Design di utilizzo | Tappo di tenuta di Schmalz |
