SCPi-FS 15 NO RP M12-5
Numero articolo: 10.02.02.05436
Eiettore compatto scarico
| Diametro nominale | 1,5 mm |
| Capacità di aspirazione (max.) | 75 (l/min) |
| Consumo d'aria in aspirazione | 115 (l/min) |
| Livello di pressione acustica libero | 76 (dB(A)) |
| Campo di pressione (pressione di esercizio) [bar] | 4,0 ... 7,0 bar |
| Vuoto max. | -850 (mbar) |
| Valvola di controllo | Aperto senza corrente |
| Collegamento elettrico | Connettore M12, 5 pol |
| Tipo di protezione IP | IP 65 (con connettore) |
| Regolatore del valore d'interruttore | -630 (mbar) |
| Eiettori compatti di forma | Controllo pneumatico |

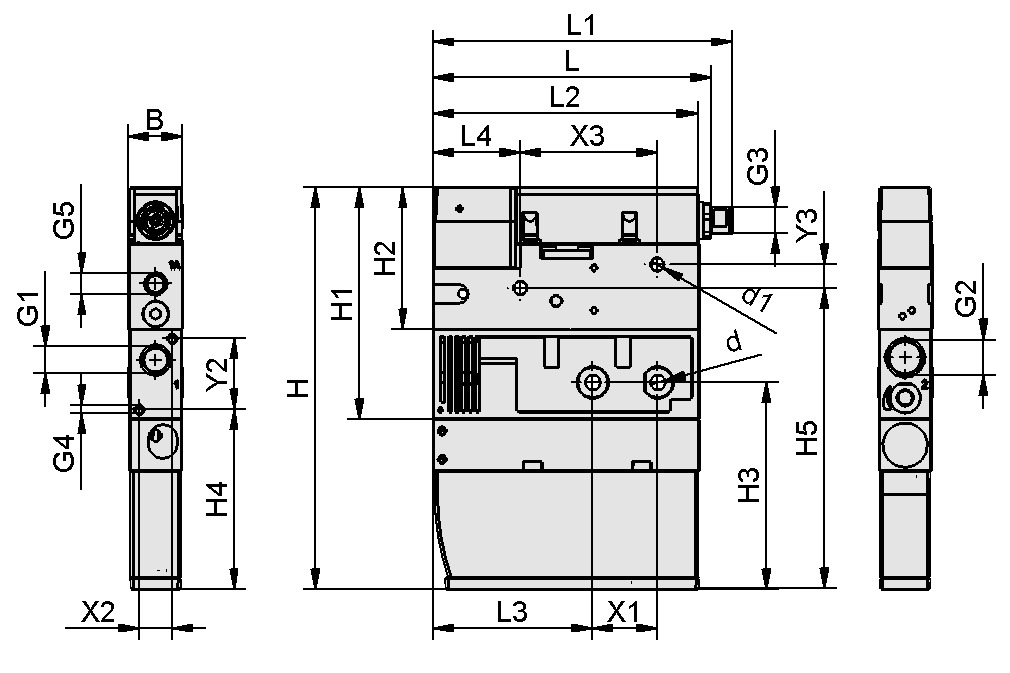

Dati di costruzione
Dati di costruzione
| Attributo | Valore |
|---|---|
| B | 22,8 mm |
| d | 6,4 mm |
| d1 | 5,5 mm |
| G1 | G1/4"-IG |
| G2 | G3/8"-IG |
| G3 | M12x1-AG |
| G4 | M4-IG |
| G5 | G1/8"-IG |
| H | 170 mm |
| H1 | 98 mm |
| H2 | 60 mm |
| H3 | 87,5 mm |
| H4 | 76 mm |
| H5 | 127,5 mm |
| L | 118 mm |
| L1 | 126,5 mm |
| L2 | 112,5 mm |
| L3 | 67,5 mm |
| L4 | 36,75 mm |
| X1 | 27,5 mm |
| X2 | 14 mm |
| X3 | 58 mm |
| Y2 | 30 mm |
| Y3 | 10 mm |
Dati tecnici
Dati tecnici
| Attributo | Valore |
|---|---|
| Diametro dell'ugello | 1,5 mm |
| Capacità di aspirazione (max.) | 75 l/min |
| Capacità di aspirazione (max.) | 4,5 m³/h |
| Capacità di aspirazione (max.) | 2,65 cfm |
| Vuoto max. | -25,1 inHg |
| Grado di evacuazione | 85 % |
| Consumo d'aria in aspirazione | 115 l/min |
| Consumo d'aria in aspirazione | 6,9 m³/h |
| Consumo d'aria in aspirazione | 4,06 cfm |
| Consumo d'aria massimo da soffiare | 310 l/min |
| Consumo d'aria da soffiare | 10,95 cfm |
| Campo di pressione (pressione di esercizio) [bar] | 4,0 ... 7,0 bar |
| Campo di pressione (pressione di esercizio) [bar] | 58,0 ... 101,5 |
| Diametro interno del tubo flessibile aria compressa raccomandato | 6 mm |
| Diametro interno tubo flessibile raccomandato a vuoto | 6 mm |
| Livello di pressione acustica libero | 76 dB(A) |
| Valvola di controllo | Aperto senza corrente |
| Peso | 0,62 kg |
| Temperatura d'intervento | 5 ... 50 °C |
| Famiglia di prodotti | SCPi |
Dati delle prestazioni
Dati delle prestazioni
Dati CAD
Dati CAD
Modello CAD dal vivo facile da usare
Facendo clic sul pulsante di download, è possibile scaricare il modello CAD in vari formati di file. Se l'anteprima non viene visualizzata correttamente in questa pagina, fare clic sul pulsante "Ricarica".
Documentazione
Documentazione
Software
Software
Il software corrispondente a questo prodotto è disponibile in questa sezione.
| Documentazione | Lingua |
|---|---|
| Inglese |
Pezzi di ricambio
SD 111x21x45 SMPi/SCPi10.02.02.03381Sileziatore per produttore di vuoto
| Lunghezza L | 111 (mm) |
| Larghezza B | 21 (mm) |
| Altezza H | 45 (mm) |
| Design di utilizzo | Eiettori compatti SMPI / SCPI |
Accessori
ASK B-M12-5 5000 K-5P21.04.05.00080Cavo di allacciamento
| Collegamento elettrico | Bussola M12, 5 pol |
| Lunghezza del cavo | 5000 (mm) |
| Connessione 2 | Cavo, a 5 poli |
| Materiale tubo flessibile | Cavo PUR |
ASK B-M12-5 1000 S-M12-521.04.05.00158Cavo di allacciamento
| Campo di pressione (pressione di esercizio) [bar] | bar |
| Collegamento elettrico | Bussola M12, 5 pol |
| Lunghezza del cavo | 1000 (mm) |
| Connessione 2 | Spina M12, a 5 poli |
| Materiale tubo flessibile | Cavo PUR |
