SCPSc-UHV-HD 16 G02 NO PNP
Numero articolo: 10.02.02.07509
Espulsore compatto con tecnologia speciale degli ugelli per un maggiore livello di vuoto
| Eiettori compatti di forma | HD |
| Diametro dell'ugello | 1.6 (mm) |
| Connessione | G1/8"(1)-G1/8"(2) |
| Capacità di aspirazione (max.) | 53.2 (l/min) |
| Consumo d'aria in aspirazione | 105.6 (l/min) |
| Livello di pressione acustica libero | 75 (dB(A)) |
| Campo di pressione (pressione di esercizio) [bar] | 3,0 ... 6,0 bar |
| Vuoto max. | -910 (mbar) |
| Valvola di controllo | Aperto senza corrente |
| Funzione dell'eiettore | Funzione risparmio aria digitale |
| Tipo di protezione IP | IP 65 (con connettore) |

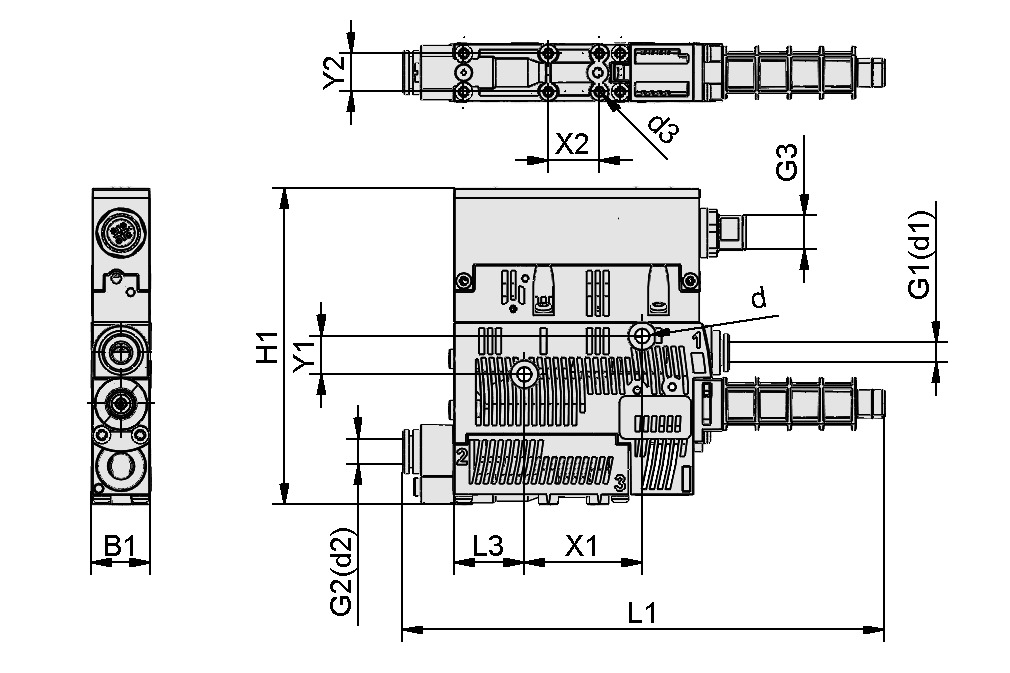

Dati di costruzione
Dati di costruzione
| Attributo | Valore |
|---|---|
| B | 18 mm |
| B1 | 18,6 mm |
| D | 16,5 mm |
| d | 4,4 mm |
| D2 | 9 mm |
| d3 | 2,6 mm |
| G1 | G1/8"-IG |
| G2 | G1/8"-IG |
| G3 | M12x1-AG |
| H | 99 mm |
| H2 | 40,8 mm |
| H3 | 47,5 mm |
| H4 | 16,5 mm |
| H5 | 5,5 mm |
| H6 | 31,5 mm |
| L | 135 mm |
| L1 | 148,4 mm |
| L2 | 91,5 mm |
| L3 | 22 mm |
| L4 | 29,5 mm |
| L5 | 83,8 mm |
| X1 | 36,9 mm |
| X2 | 16 mm |
| Y1 | 12 mm |
| Y2 | 12 mm |
Dati tecnici
Dati tecnici
| Attributo | Valore |
|---|---|
| Diametro nominale | 16 |
| Grado di evacuazione | 91 % |
| Capacità di aspirazione (max.) | 53,2 l/min |
| Capacità di aspirazione (max.) | 3,2 m³/h |
| Consumo d'aria in aspirazione | 105,6 l/min |
| Consumo d'aria in aspirazione | 6,3 m³/h |
| Consumo d'aria da soffiare | 7,2 m³/h |
| Livello di pressione acustica libero | 75 dB(A) |
| Livello di pressione acustica aspirazione | 77 dB(A) |
| Campo di pressione (pressione di esercizio) [bar] | 3,0 ... 6,0 bar |
| Connessione | G02 |
| Valvola di controllo | Aperto senza corrente |
| Peso | 0,21 kg |
| Consumo d'aria massimo da soffiare | 120 l/min |
| Temperatura d'intervento | 0 ... 50 °C |
| Campo di pressione (pressione di esercizio) [bar] | 43,5 ... 87,0 |
| Consumo d'aria da soffiare | 4,24 cfm |
| Consumo d'aria in aspirazione | 3,73 cfm |
| Capacità di aspirazione (max.) | 1,88 cfm |
| Vuoto max. | -26,87 inHg |
| Famiglia di prodotti | SCPSc-UHV-HD |
Dati delle prestazioni
Dati delle prestazioni
Dati CAD
Dati CAD
Modello CAD dal vivo facile da usare
Facendo clic sul pulsante di download, è possibile scaricare il modello CAD in vari formati di file. Se l'anteprima non viene visualizzata correttamente in questa pagina, fare clic sul pulsante "Ricarica".
E-Plan Macro
E-Plan Macro
Documentazione
Documentazione
Pezzi di ricambio
SD 16.5x51 SCPS10.02.02.05094Silenziatore per produttore di vuoto
| Diametro esterno D | 16.5 (mm) |
| Lunghezza L | 51 (mm) |
| Design di utilizzo | Eiettori compatti SCPS / SCPSi |
VACU-SET 16 12.80x76.60 SCPS10.02.02.05052Set per il vuoto eiettore (mont)
| Diametro esterno D | 12.8 (mm) |
| Lunghezza L | 76.6 (mm) |
| Design di utilizzo | Eiettori compatti SCPS / SCPSi |
WART SCPS/SCPSi-HD10.02.02.06343Insieme di manutenzione eiettore
| Design di utilizzo | Eiettori compatti SCPS / SCPSi |
| Misura | HD |
Accessori
ASK B-M12-5 5000 K-5P21.04.05.00080Cavo di allacciamento
| Collegamento elettrico | Bussola M12, 5 pol |
| Lunghezza del cavo | 5000 (mm) |
| Connessione 2 | Cavo, a 5 poli |
| Materiale tubo flessibile | Cavo PUR |
ASK B-M12-5 1000 S-M12-521.04.05.00158Cavo di allacciamento
| Campo di pressione (pressione di esercizio) [bar] | bar |
| Collegamento elettrico | Bussola M12, 5 pol |
| Lunghezza del cavo | 1000 (mm) |
| Connessione 2 | Spina M12, a 5 poli |
| Materiale tubo flessibile | Cavo PUR |
ASK B-M12-5 2000 S-M12-521.04.05.00211Cavo di allacciamento
| Campo di pressione (pressione di esercizio) [bar] | bar |
| Collegamento elettrico | Bussola M12, 5 pol |
| Lunghezza del cavo | 2000 (mm) |
| Connessione 2 | Spina M12, a 5 poli |
| Materiale tubo flessibile | Cavo PUR |
ASV SM/CPi B-M12-5 2xS-M12-410.02.02.03490Distributore di collegamento
| Campo di pressione (pressione di esercizio) [bar] | bar |
| Lunghezza L | 1050 (mm) |
HUT-SN-KL 75x18x9 SCPS10.02.02.04149Top-hat rail morsetto comp.
| Lunghezza L | 75 (mm) |
| Larghezza B | 18 (mm) |
| Altezza H | 9 (mm) |
| Design di utilizzo | Eiettori compatti SCPS / SCPSi |
| Tipo di profilo | EN 50022 |
VFI CN8/6 5010.07.01.00245Filtro per vuoto con cartuccia
sostituibile
| Connessione | Tubo fless. 8/6 con dado |
| Misura dei pori del filtro | 50 (µm) |
VFT G1/4-IG 8010.07.01.00119Filtro a tazza per vuoto con
alloggiamento trasparente e
filtro sostituibile
| Connessione | G1/4"-IG |
| Forma | inserto filtro corto |
| Portata nominale | 110 (l/min) |
| Portata nominale | 6.6 (m³/h) |
| Misura dei pori del filtro | 80 (µm) |
