ROB-SET ECBPi FANUC
Numero articolo: 10.03.01.00623
Set completo per il collegamento e l'integrazione di CobotPump ECBPi ai robot leggeri
| Design di utilizzo | CobotPump |
| per | FANUC |
| Tipo | CRX |

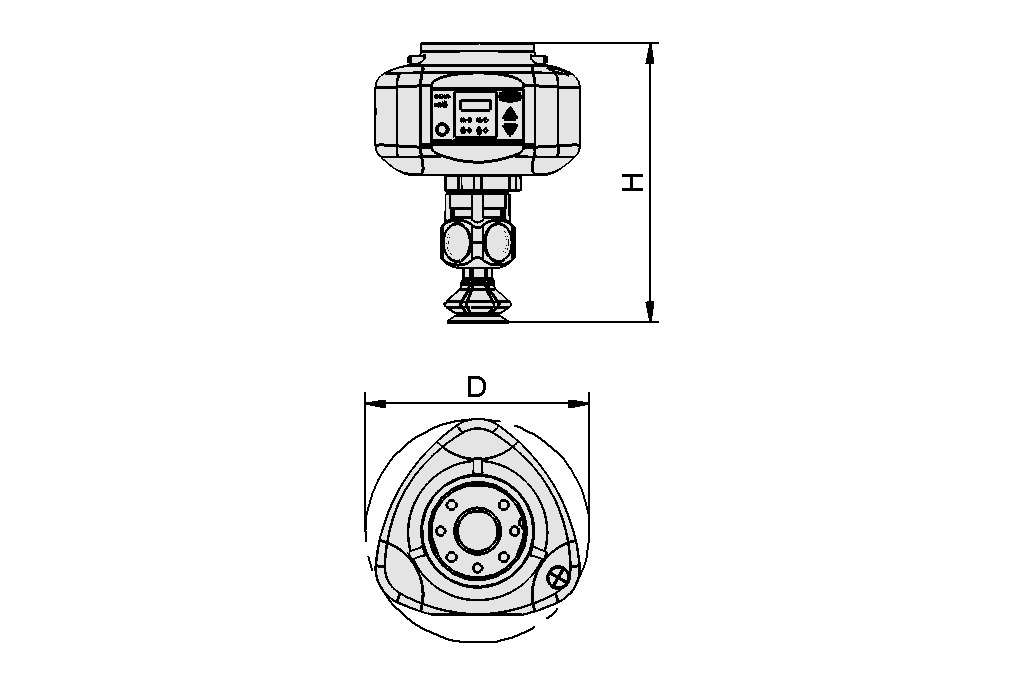

Dati di costruzione
Dati di costruzione
| Attributo | Valore |
|---|---|
| H | 188,8 mm |
| D | 151,5 mm |
Dati tecnici
Dati tecnici
| Attributo | Valore |
|---|---|
| Capacità di aspirazione (max.) | 12 l/min |
| Potenza nominale | 13 W |
| Corrente nominale | 0,6 A |
| Temperatura d'intervento | 5 ... 45 °C |
| per | FANUC |
| Famiglia di prodotti | ROB-SET-ECBPI |
Dati CAD
Dati CAD
Modello CAD dal vivo facile da usare
Facendo clic sul pulsante di download, è possibile scaricare il modello CAD in vari formati di file. Se l'anteprima non viene visualizzata correttamente in questa pagina, fare clic sul pulsante "Ricarica".
Documentazione
Documentazione
Software
Software
Il software corrispondente a questo prodotto è disponibile in questa sezione.
| Documentazione | Lingua |
|---|---|
| Inglese |
Pezzi di ricambio
SPF 40 ED-65 G1/4-AG10.01.01.13246Ventosa piatta (rotonda) per una
massima dinamica sui cartonaggi e
imballaggi con stabilità intrinseca
| Misura | 40 |
| Materiale della ventosa | Elastodur ED |
| Durezza del materiale [Shore A] | 65 (Shore A) |
| Filettatura G1 | G1/4"-AG |
SPB1 40 ED-65 G1/4-AG10.01.06.03498Ventosa a soffietto (tonda) per
pezzi particolarmente irregolari
| Misura | 40 |
| Materiale della ventosa | Elastodur ED |
| Durezza del materiale [Shore A] | 65 (Shore A) |
| Filettatura G1 | G1/4"-AG |
| Numero di pieghe | 1.5 |
Accessori
VEE 2xSPB1/SPF 154.3x42.310.01.36.00268Sistema modulare de presa VEE
montata
| Numero di piastre di aspirazione | 2 |
| Lunghezza L | 154.3 (mm) |
| Larghezza B | 42.3 (mm) |
VEE 4xSPB1/SPF 218.310.01.36.00269Sistema modulare de presa VEE
montata
| Numero di piastre di aspirazione | 4 |
| Lunghezza L | 218.3 (mm) |
RFBP 50 50 BA SPB210.01.45.00096Sistema di presa a vuoto per grandi
superfici in un design leggero RFBP
| Lunghezza L | 50 (mm) |
| Larghezza B | 50 (mm) |
| Connessione | Coll della baionetta |
| Tipo ventosa | Ventose a soffietto SPB2 |
RFBP 100 58 BA SPB210.01.45.00091Sistema di presa a vuoto per grandi
superfici in un design leggero RFBP
| Lunghezza L | 100 (mm) |
| Larghezza B | 58 (mm) |
| Connessione | Coll della baionetta |
| Tipo ventosa | Ventose a soffietto SPB2 |
RFBP 100 58 BA O1010.01.45.00092Sistema di presa a vuoto per grandi
superfici in un design leggero RFBP
| Lunghezza L | 100 (mm) |
| Larghezza B | 58 (mm) |
| Connessione | Coll della baionetta |
| Tipo di materiale | Gomma O, Altezza 10 mm |
RFBP 120 120 BA SPB210.01.45.00085Sistema di presa a vuoto per grandi
superfici in un design leggero RFBP
| Lunghezza L | 120 (mm) |
| Larghezza B | 120 (mm) |
| Connessione | Coll della baionetta |
| Tipo ventosa | Ventose a soffietto SPB2 |
RFBP 120 120 BA O1010.01.45.00086Sistema di presa a vuoto per grandi
superfici in un design leggero RFBP
| Lunghezza L | 120 (mm) |
| Larghezza B | 120 (mm) |
| Connessione | Coll della baionetta |
| Tipo di materiale | Gomma O, Altezza 10 mm |
VEE-FE 25.4x81.510.01.36.00130Prolunga di flangia
| Diametro esterno D | 25.4 (mm) |
| Lunghezza L1 | 81.5 (mm) |
| Prolunga a | 50 (mm) |
VEE-FE 25.4x131.510.01.36.00109Prolunga di flangia
| Diametro esterno D | 25.4 (mm) |
| Lunghezza L1 | 131.5 (mm) |
| Prolunga a | 100 (mm) |
VEE-FE 25.4x181.510.01.36.00128Prolunga di flangia
| Diametro esterno D | 25.4 (mm) |
| Lunghezza L1 | 181.5 (mm) |
| Prolunga a | 150 (mm) |
