- EFFICIENTE
SEP HV 3 16 22
Numero articolo: 10.02.01.01397
Set per il vuoto eiettore in linea
| Forma | Vuoto elevato |
| Numero di fasi | 3 |
| Diametro foro | 22 (mm) |
| Grado di evacuazione | 90 (%) |
| Campo di pressione (pressione di esercizio) [bar] | 2,0 ... 6,0 bar |
| Pressione di esercizio ottimale | 4 (bar) |
| Capacità di aspirazione (max.) | 308.8 (l/min) |
| Consumo d'aria in aspirazione | 103 (l/min) |
Dati di costruzione
Dati di costruzione
| Attributo | Valore |
|---|---|
| D1 | 10,8 mm |
| D2 | 21,8 mm |
| L1 | 8 mm |
| L2 | 103 mm |
| L3 | 146 mm |
Dati tecnici
Dati tecnici
| Attributo | Valore |
|---|---|
| Peso | 22,8 g |
| Temperatura d'intervento | 0 ... 60 °C |
| Diametro interno del tubo flessibile aria compressa raccomandato | 6 mm |
| Diametro interno tubo flessibile raccomandato a vuoto | 12 mm |
| Campo di pressione (pressione di esercizio) [bar] | 2,0 ... 6,0 bar |
| Campo di pressione (pressione di esercizio) [bar] | 29,0 ... 87,0 |
| Pressione di esercizio ottimale | 4 bar |
| Pressione ottimale | 58 psi |
| Livello di pressione acustica libero | 80 dB(A) |
| Livello di pressione acustica aspirazione | 72 dB(A) |
| Capacità di aspirazione (max.) | 19 m³/h |
| Capacità di aspirazione (max.) | 308,8 l/min |
| Capacità di aspirazione (max.) | 10,9 cfm |
| Consumo d'aria in aspirazione | 6,34 m³/h |
| Consumo d'aria in aspirazione | 103 l/min |
| Consumo d'aria in aspirazione | 3,64 cfm |
| Grado di evacuazione | 90 % |
| Numero di fasi | 3 |
| Diametro foro | 22 mm |
| Forma | Vuoto elevato |
| Famiglia di prodotti | SEP |
Dati delle prestazioni
Dati delle prestazioni
Dati CAD
Dati CAD
Modello CAD dal vivo facile da usare
Facendo clic sul pulsante di download, è possibile scaricare il modello CAD in vari formati di file. Se l'anteprima non viene visualizzata correttamente in questa pagina, fare clic sul pulsante "Ricarica".
Documentazione
Documentazione
Pezzi di ricambio
ERS SEP-22 6xRUE-KLAP10.02.01.01450Kit pezzi di ricambio
| Design di utilizzo | Modulo di eiettore |
| Misura | 22 |
| contiene | 6x lembo |
Accessori
SHC 3 2210.02.01.01514Schmalz Holder Cap
| Numero di fasi | 3 |
| Diametro foro | 22 (mm) |
| Diametro esterno D | 20 (mm) |
| Lunghezza L | 73 (mm) |
| Filettatura G1 | M27x1,5-AG |
SD 29x70 SHC 2210.02.01.01517Silenziatore per produttore di vuoto
| Diametro esterno D | 29 (mm) |
| Lunghezza L | 70 (mm) |
| Design di utilizzo | Tappo di tenuta di Schmalz |
| Misura | 22 |

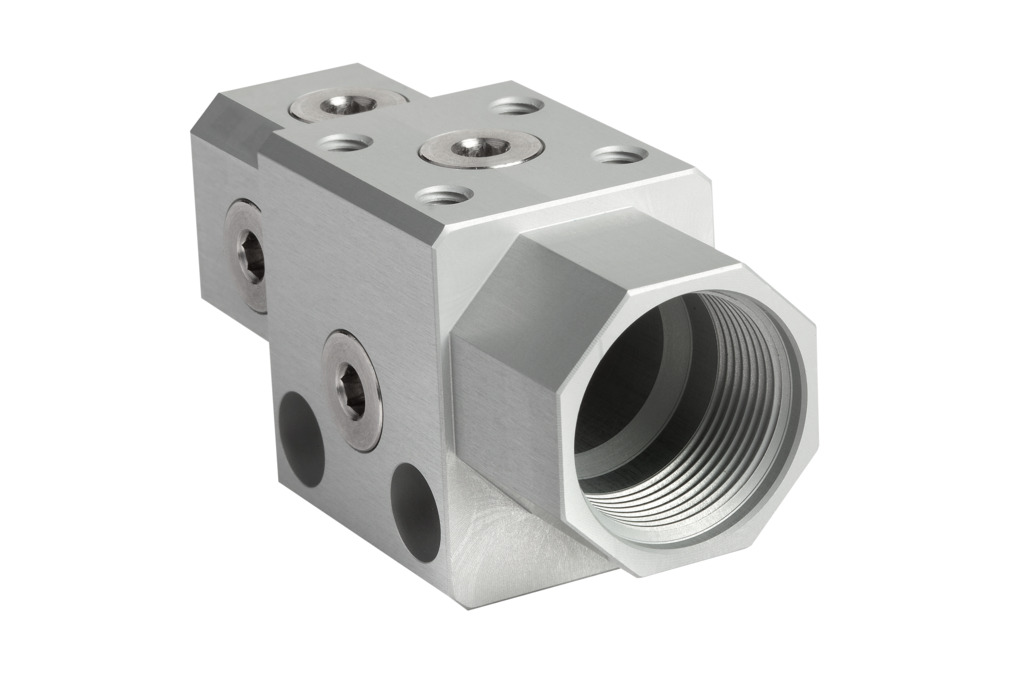

SFE 22 AL10.02.01.01421Schmalz Fixation Element
| Diametro foro | 22 (mm) |
| Larghezza B | 35 (mm) |
| Altezza H | 44 (mm) |
| Lunghezza L | 87.5 (mm) |
| Filettatura G1 | G1/4"-IG |
| Filettatura G2 | G3/8"-IG |
| Attacco aria compressa | G1/4"-IG |
| Connessione a ventosa | G3/8"-IG |
| Attacco del vuoto | G1/4"-IG |
SFE 22 POM10.02.01.01767Schmalz Fixation Element
| Diametro foro | 22 (mm) |
| Larghezza B | 31.5 (mm) |
| Altezza H | 45 (mm) |
| Lunghezza L | 80 (mm) |
| Filettatura G1 | G3/8"-IG |
| Filettatura G2 | G1/4"-IG |
| Attacco aria compressa | G3/8"-IG |
| Connessione a ventosa | G1/4"-IG |
| Attacco del vuoto | M27x1.5-IG |

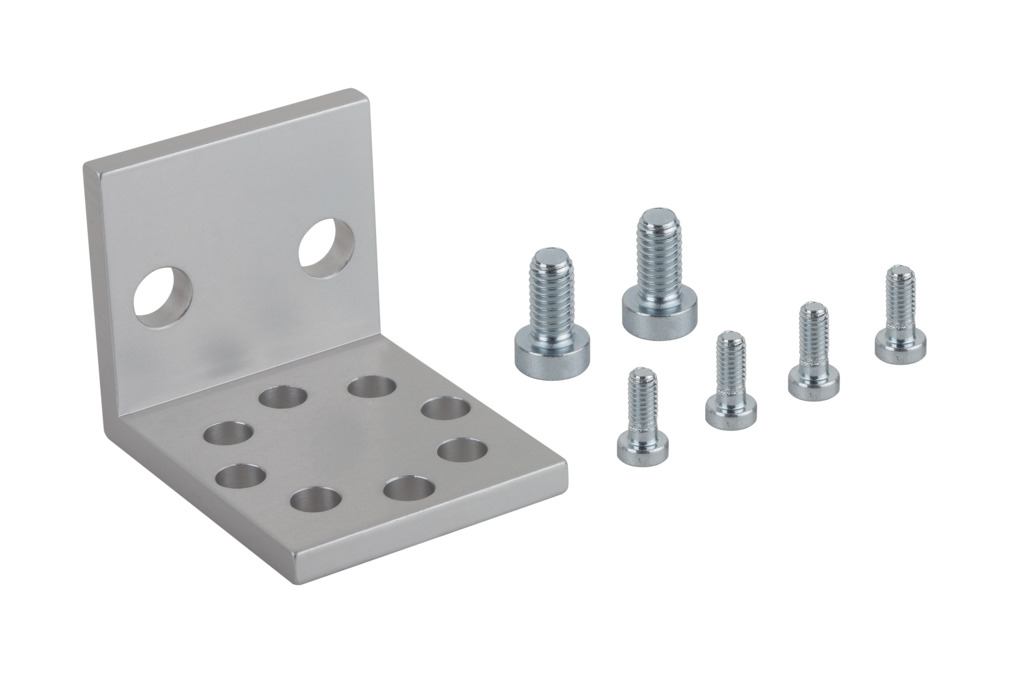

BEF-WIN 50x40x41 5 SFE-2210.08.03.00315Angolare di fissaggio
| Larghezza B | 50 (mm) |
| Altezza H | 40 (mm) |
| Lunghezza L | 41 (mm) |
| Design di utilizzo | Elemento di fissaggio Schmalz |
| Misura | 22 |
SET SFE 2210.02.01.01577Kit pezzi di fissaggio
| Larghezza B | 20 (mm) |
| Altezza H | 20 (mm) |
| Lunghezza L | 27 (mm) |
| Design di utilizzo | Elemento di fissaggio Schmalz |
| Misura | 22 |
| Filettatura G1 | G1/4"-AG |
| Filettatura G2 | M8-AG |
SEV G1/8-IG G1/4-AG10.02.01.01471Valvola a sgancio rapido
| Diametro esterno D | 19 (mm) |
| Lunghezza L | 37 (mm) |
| Filettatura G1 | G1/8"-IG |
| Filettatura G2 | G1/4"-AG |
