VCBL-S4 125x75x50 TV
Numero articolo: 10.01.12.02322
Aspiratore per mensola SCM/Morbidelli - Tipo 4
| Dimensione (lxl) | 125 x 75 |
| Lunghezza L | 125 (mm) |
| Larghezza B | 75 (mm) |
| Altezza H | 50 (mm) |
| Funzione supplementare di blocco di aspirazione | Valvole ad impulsi |

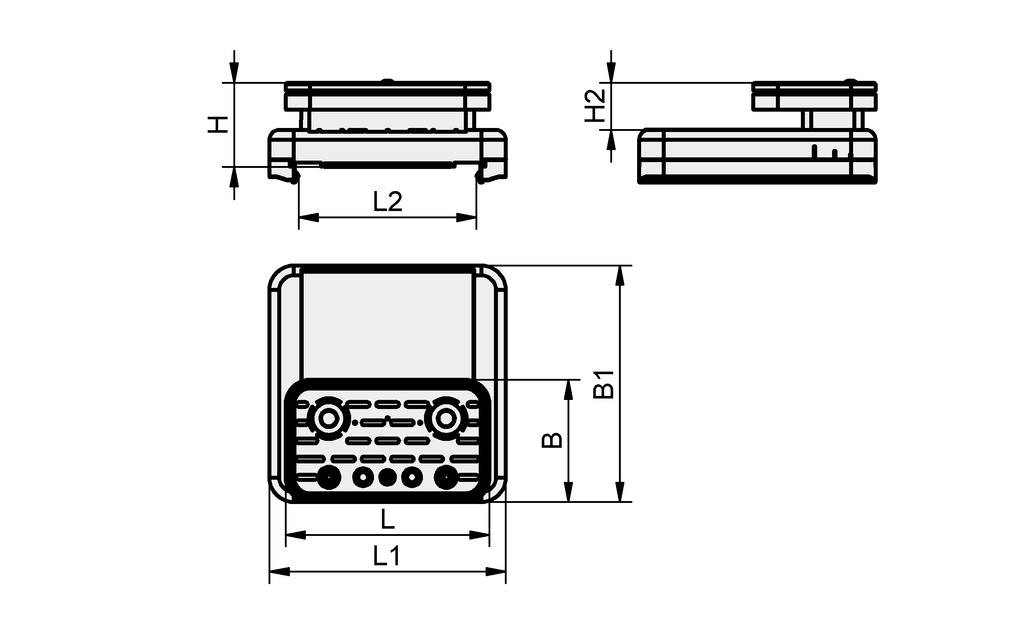

Dati di costruzione
Dati di costruzione
| Attributo | Valore |
|---|---|
| B | 75 mm |
| B1 | 145 mm |
| H | 50 mm |
| H2 | 27 mm |
| L | 125 mm |
| L1 | 145 mm |
| L2 | 109 mm |
Dati tecnici
Dati tecnici
| Attributo | Valore |
|---|---|
| Peso | 0,64 kg |
Documentazione
Documentazione
Pezzi di ricambio
VCSP-O 140x130x16.5 TPE10.01.12.02325Piastra di aspirazione per
aspiratore sopra
| Design di utilizzo | Blocco di aspirazione |
| Lunghezza L | 140 (mm) |
| Larghezza B | 130 (mm) |
| Altezza H | 16.5 (mm) |
TV D9 4.310.01.12.02514Valvola a contatto per il
disinserimento di ventose non o
Blocco di aspirazione
| Diametro esterno D | 9 (mm) |
| Freccia elastica Z | 4.3 (mm) |
| Lunghezza L | 22.8 (mm) |
VCSP-O 125x75x16.5 TPE10.01.12.00011Piastra di aspirazione per
aspiratore sopra
| Lunghezza L | 125 (mm) |
| Larghezza B | 75 (mm) |
| Altezza H | 16.5 (mm) |
TV D9 4.310.01.12.02514Valvola a contatto per il
disinserimento di ventose non o
Blocco di aspirazione
| Diametro esterno D | 9 (mm) |
| Freccia elastica Z | 4.3 (mm) |
| Lunghezza L | 22.8 (mm) |
VCDR 141x77.2x5.1 VCBL-S10.01.12.03138Bordi di tenuta (sotto)
| Lunghezza L | 141 (mm) |
| Larghezza B | 77.2 (mm) |
| Altezza H | 5.1 (mm) |
| Design di utilizzo | Blocco di aspirazione VCBL-S |
| Campo di tenuta [mm] | mm |
Accessori
VCSP-O 125x75x17.7 MOS TPE10.01.12.03511Piastra di aspirazione per
aspiratore sopra
| Design di utilizzo | Blocco di aspirazione |
| Lunghezza L | 125 (mm) |
| Larghezza B | 75 (mm) |
| Altezza H | 17.7 (mm) |
| Funzione supplementare di blocco di aspirazione | Labbro di tenuta con gommaspugna |
