ROB-SET ECBPMi M12-12
Onderdeelnr.: 10.03.01.00897
Complete set voor het aansluiten en integreren van de CobotPump ECBPMi op lichtgewicht robots
| with | |
| voor | |
| contains | Suction cup |
| and | Screws |
| Degree of evacuation | 60 (%) |

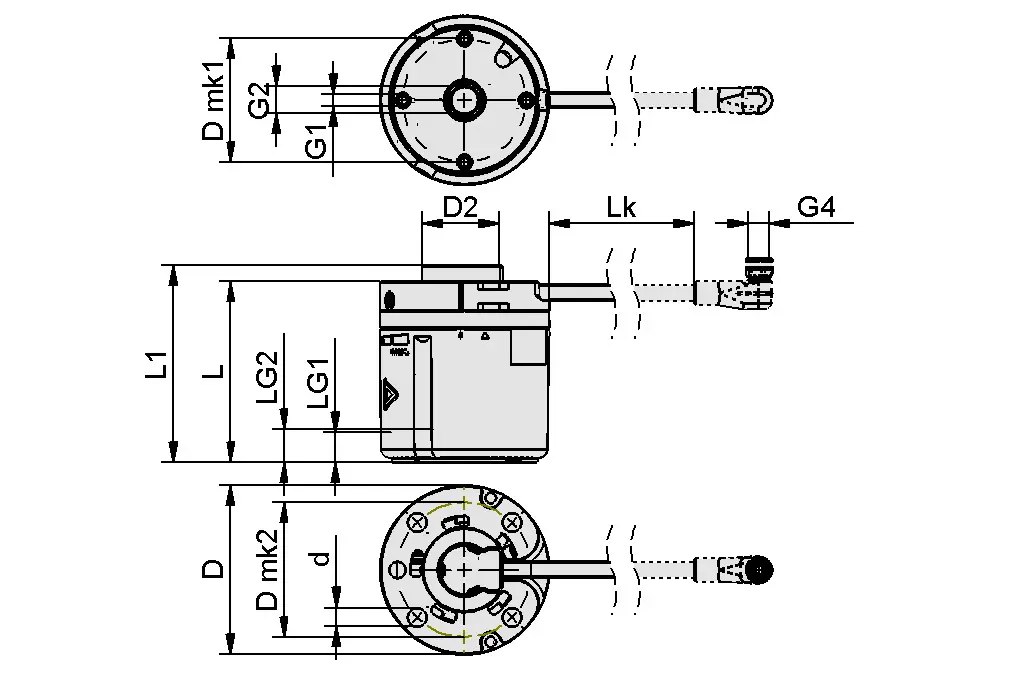

Ontwerpgegevens
Ontwerpgegevens
| Attribuut | Waarde |
|---|---|
| Lk | 135 mm |
| D | 63 mm |
| D2 | 31,5 mm |
| D mk1 | 46 mm |
| D mk2 | 50 mm |
| G1 | M4-F |
| G2 | G1/4"-IG |
| G3 | M6-M |
| G4 | M12x1-M |
| L | 67,4 mm |
| L1 | 73,4 mm |
| LG1 | 6 mm |
| LG2 | 11,5 mm |
Technische gegevens
Technische gegevens
| Attribuut | Waarde |
|---|---|
| Suction rate (max.) | 1,6 l/min |
| Degree of evacuation | 60 % |
| Voltage DC | 24 V - DC |
| Rated power | 7,2 W |
| Rated current | 0,3 A |
| Electrical connection | Haaksstekker M12, 12 pol |
| Operating temperature | 0 ... 40 °C |
| Protection type IP | IP 40 |
| Weight | 250 g |
| voor | |
| Product family | ROB-SET-ECBPM |
Documentatie
Documentatie
Software
Software
De bijpassende software voor dit product is beschikbaar in deze sectie.
| Documentatie | Taal |
|---|---|
| Engels |
Onderdelen
ECBPMi 24V-DC FK10.03.01.00500Elektrische CobotPomp (Mini) voor elektrisch vacuümopwekking voor samenwerke
| Voltage DC | 24 V - DC |
| Rated current | 0.3 (A) |
| Electrical connection | Veercontact |
| Operating temperature | 0 ... 40 °C |
| Suction rate (max.) | 1.6 (l/min) |
| Rated power | 7.2 (W) |
SPB1 30 ED-65 G1/4-AG10.01.06.04530Balg-vacuümgrijper (rond) voor
bijzonder oneffen werkstukken
| Size | 30 |
| Suction cup material | Elastodur ED |
| Material hardness [Shore A] | 65 (Shore A) |
| Thread G1 | G1/4"-M |
| Number of folds | 1.5 |
SFF 20 SI-55 G1/4-AG10.01.01.14621Vlakke vacuümgrijper (rond) voor dynamische handling van dunne en flexibele
| Size | 20 |
| Suction cup material | Silicone SI |
| Material hardness [Shore A] | 55 (Shore A) |
| Product family | SFF |
| Material characteristics | FDA-compatible |
Accessoires
SLG 102x57 FSGA 210.01.10.14043Aansluitklare 3D-geprinte licht-
gewicht grijper voor klantspecifieke
toepassingen
| Length L | 102 (mm) |
| Width B | 57 (mm) |
| Height H | 57 (mm) |
| Suction cup type | Bellows suction cups FSGA |
| Number of suction cells | 2 |
SLG 102x102 FSGA 310.01.10.14042Aansluitklare 3D-geprinte licht-
gewicht grijper voor klantspecifieke
toepassingen
| Length L | 102 (mm) |
| Width B | 102 (mm) |
| Height H | 57 (mm) |
| Suction cup type | Bellows suction cups FSGA |
| Number of suction cells | 3 |
SLG 102x75.3 FSGA 410.01.10.14041Aansluitklare 3D-geprinte licht-
gewicht grijper voor klantspecifieke
toepassingen
| Length L | 102 (mm) |
| Width B | 75.3 (mm) |
| Height H | 57 (mm) |
| Suction cup type | Bellows suction cups FSGA |
| Number of suction cells | 4 |
VEE-FE 25.4x81.510.01.36.00130Verlenging van flens
| Outside diameter D | 25.4 (mm) |
| Length L1 | 81.5 (mm) |
| Extension to | 50 (mm) |
VEE-FE 25.4x131.510.01.36.00109Verlenging van flens
| Outside diameter D | 25.4 (mm) |
| Length L1 | 131.5 (mm) |
| Extension to | 100 (mm) |
VEE-FE 25.4x181.510.01.36.00128Verlenging van flens
| Outside diameter D | 25.4 (mm) |
| Length L1 | 181.5 (mm) |
| Extension to | 150 (mm) |
