Area Gripping Systems FQE-V Xc

Gripping surface (LxW in mm) scalable from 110 x 230 mm to 400 x 280 mm
Ga direct naar de producten

Freely scalable gripper dimensions for precise handling of the project-specific workpiece geometry

Innovative product design in accordance with ISO TS 15066 enables HRC operation

Modular lightweight construction for low weight and therefore higher effective load capacity

Particularly energy-efficient, integrated vacuum generation for low operating costs and high operational reliability

Low sound level for minimal noise pollution for surrounding employees

Ontwerp
  • Flange connector (1)
  • Silencer cover (2) and sound insulation (5)
  • Ejector modules ecoPump SEP (3) for vacuum generation
  • Suction tray (4) and suction plate (replaceable) (6)
  • Multi-pin plug (7)
Technische gegevens
  • Integrated, pneumatic vacuum generation and valves for control
  • Freely scalable, 3D-printed suction plate
  • Suitable for lightweight robotics and operation with collaborative robots
  • Sealing element: sealing foam, suction cup
Documentatie

De bijbehorende documentatie voor dit product is beschikbaar in deze sectie.

DocumentenTaal
Nederlands

De documentatie is ook volledig beschikbaar in het Engels.

DocumentenTaal
Engels

Filterresultaten

Form
Etikettering
Sector

1 - 8 van 8 resultaten

  • NIEUW
FQE-V Xc R 400x280 SW80 SPB2 F

Onderdeelnr.: 10.01.44.00560

Vacuümgrijpersysteem met grote oppervlakken en stromingsweerstanden

ShapeIntegrated vacuum generation
Functioncontrolled
FormRectangular
Length L400 (mm)
Width B280 (mm)
Height H115.3 (mm)
Nozzle diameter0.8 (mm)
withFilter
Suction cup typeBellows suction cups SPB2
Diameter Ds40 (mm)
Number of suction cells45
Number of ejectors3
Design vacuum generatorEjector module SEP
Control valveNormally open
  • NIEUW
FQE-V Xc CI 280x280 SW80 O20

Onderdeelnr.: 10.01.44.00578

Vacuümgrijpersysteem met grote oppervlakken en stromingsweerstanden

ShapeIntegrated vacuum generation
Functioncontrolled
FormCircular
Length L280 (mm)
Width B280 (mm)
Height H86.3 (mm)
Nozzle diameter0.8 (mm)
Number of suction cells31
Number of ejectors3
Design vacuum generatorEjector module SEP
Control valveNormally open
  • NIEUW
FQE-V Xc R 230x120 SW80 SPB2 F

Onderdeelnr.: 10.01.44.00580

Vacuümgrijpersysteem met grote oppervlakken en stromingsweerstanden

ShapeIntegrated vacuum generation
Functioncontrolled
FormRectangular
Length L230 (mm)
Width B120 (mm)
Height H92.6 (mm)
Nozzle diameter0.8 (mm)
withFilter
Suction cup typeBellows suction cups SPB2
Diameter Ds20 (mm)
Number of suction cells42
Number of ejectors3
Design vacuum generatorEjector module SEP
Control valveNormally open
  • NIEUW

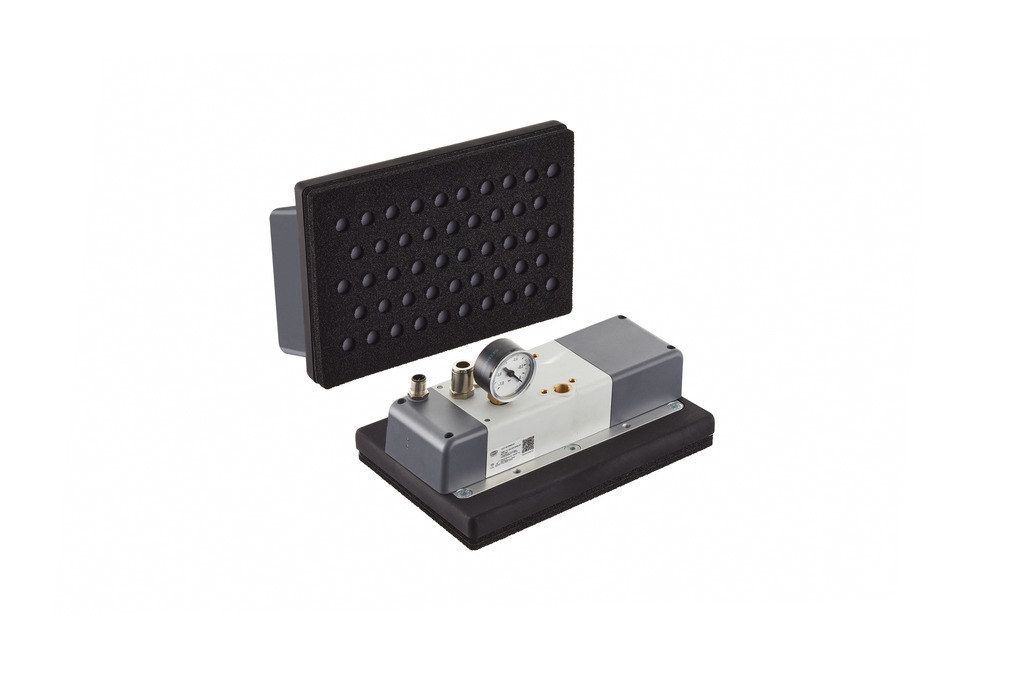

FQE-V Xc R 230x120 SW80 O20

Onderdeelnr.: 10.01.44.00584

Vacuümgrijpersysteem met grote oppervlakken en stromingsweerstanden

ShapeIntegrated vacuum generation
Functioncontrolled
FormRectangular
Length L230 (mm)
Width B120 (mm)
Height H86.3 (mm)
Nozzle diameter0.8 (mm)
Number of suction cells48
Number of ejectors3
Design vacuum generatorEjector module SEP
Control valveNormally open
  • NIEUW

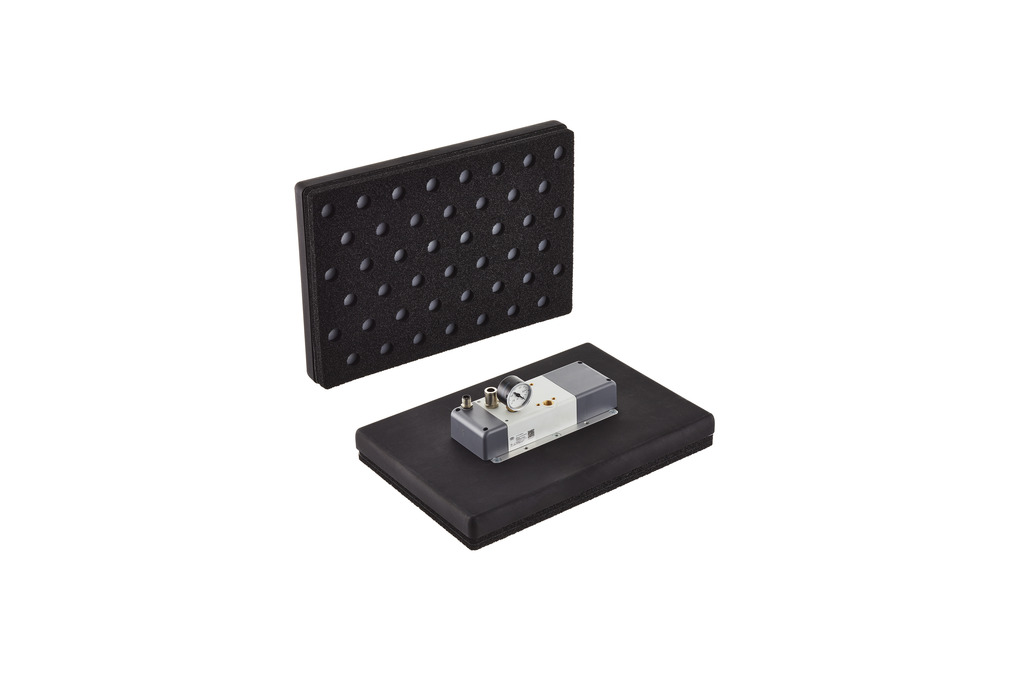

FQE-V Xc R 400x280 SW80 O20

Onderdeelnr.: 10.01.44.00565

Vacuümgrijpersysteem met grote oppervlakken en stromingsweerstanden

ShapeIntegrated vacuum generation
Functioncontrolled
FormRectangular
Length L400 (mm)
Width B280 (mm)
Height H86.3 (mm)
Nozzle diameter0.8 (mm)
Number of suction cells45
Number of ejectors3
Design vacuum generatorEjector module SEP
Control valveNormally open
  • NIEUW

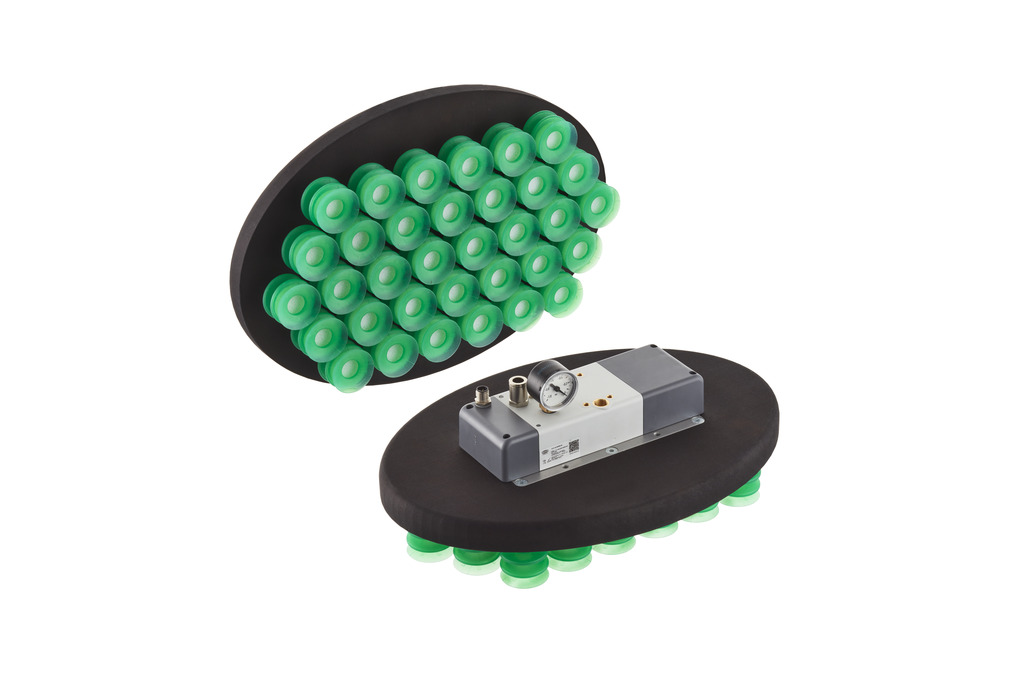

FQE-V Xc OV 400x280 SW80 SPB2 F

Onderdeelnr.: 10.01.44.00568

Vacuümgrijpersysteem met grote oppervlakken en stromingsweerstanden

ShapeIntegrated vacuum generation
Functioncontrolled
FormOval
Length L400 (mm)
Width B280 (mm)
Height H115.3 (mm)
Nozzle diameter0.8 (mm)
withFilter
Suction cup typeBellows suction cups SPB2
Diameter Ds40 (mm)
Number of suction cells34
Number of ejectors3
Design vacuum generatorEjector module SEP
Control valveNormally open
  • NIEUW
FQE-V Xc OV 400x280 SW80 O20

Onderdeelnr.: 10.01.44.00574

Vacuümgrijpersysteem met grote oppervlakken en stromingsweerstanden

ShapeIntegrated vacuum generation
Functioncontrolled
FormOval
Length L400 (mm)
Width B280 (mm)
Height H86.3 (mm)
Nozzle diameter0.8 (mm)
Number of suction cells43
Number of ejectors3
Design vacuum generatorEjector module SEP
Control valveNormally open
  • NIEUW

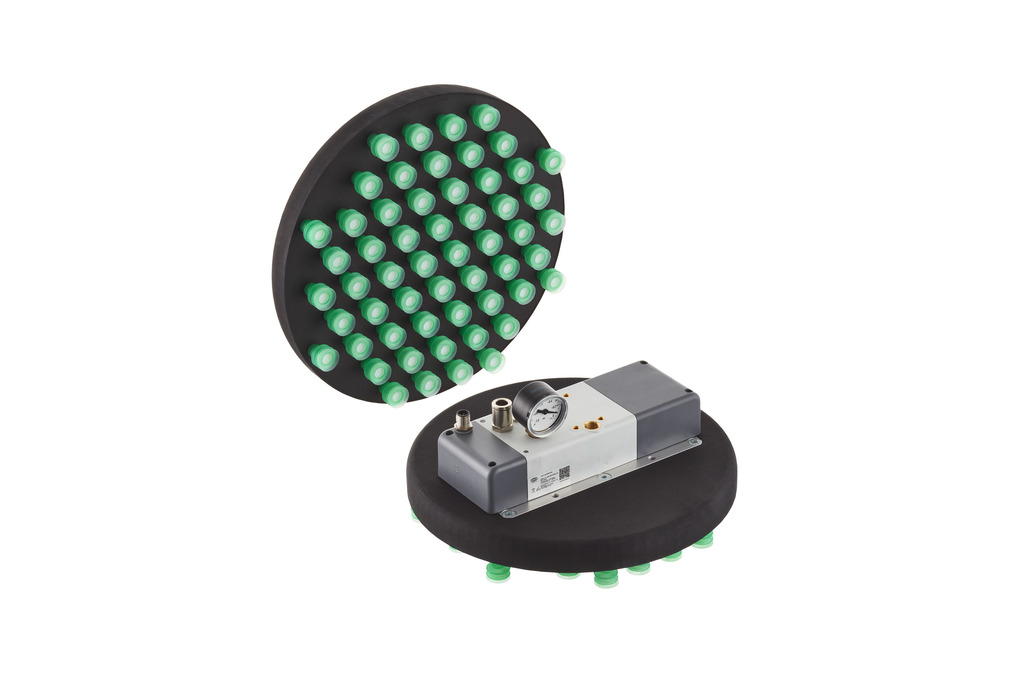

FQE-V Xc CI 280x280 SW80 SPB2 F

Onderdeelnr.: 10.01.44.00570

Vacuümgrijpersysteem met grote oppervlakken en stromingsweerstanden

ShapeIntegrated vacuum generation
Functioncontrolled
FormCircular
Length L280 (mm)
Width B280 (mm)
Height H92.6 (mm)
Nozzle diameter0.8 (mm)
withFilter
Suction cup typeBellows suction cups SPB2
Diameter Ds20 (mm)
Number of suction cells56
Number of ejectors3
Design vacuum generatorEjector module SEP
Control valveNormally open
