VF-6 G1/4-IG 15
Część nr.: 10.07.01.00003
Vacuum filter with replaceable filter cartridge
| Connection | G1/4"-F |
| Shape | Aluminum housing |
| Nominal flow rate | 6 (m³/h) |
| Filter pore size | 15 (µm) |

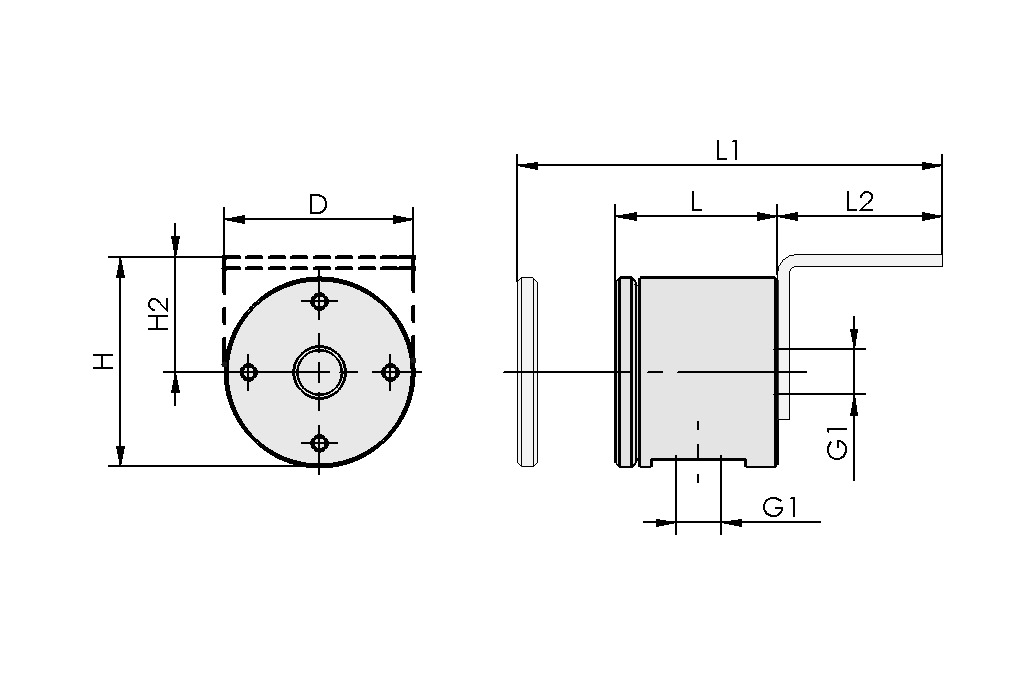

Dane projektowe
Dane projektowe
| Atrybut | Wartość |
|---|---|
| D | 48 mm |
| G1 | G1/4"-F |
| H | 54 mm |
| H2 | 30 mm |
| L | 41 mm |
| L1 | 108 mm |
| L2 | 42 mm |
Dane techniczne
Dane techniczne
| Atrybut | Wartość |
|---|---|
| Connection | G1/4"-F |
| Nominal flow rate | 6 m³/h |
| Nominal flow rate | 100 l/min |
| Max. vacuum | -950 mbar |
| Filter pore size | 15 µm |
| Weight | 0,13 kg |
| Product family | VF |
Dane CAD
Dane CAD
Łatwy w użyciu model CAD na żywo
Po kliknięciu przycisku pobierania można pobrać model CAD w różnych formatach plików. Jeśli podgląd nie jest wyświetlany poprawnie na tej stronie, kliknij przycisk "Przeładuj".
Dokumentacja
Dokumentacja
Części zamienne
FILT-EINS 15 27x23 A2 VF-1/4-Draht10.07.01.00013Filter insert (round)
| Filter pore size | 15 (µm) |
| Outside diameter D | 27 (mm) |
| Length L | 23 (mm) |
| Filter material | Stainless steel |
| Utilization design | Filter VF |
| Size | 1/4-Draht |
FILT-EINS 15 27x23 A2 VF-1/4-Draht10.07.01.00013Filter insert (round)
| Filter pore size | 15 (µm) |
| Outside diameter D | 27 (mm) |
| Length L | 23 (mm) |
| Filter material | Stainless steel |
| Utilization design | Filter VF |
| Size | 1/4-Draht |
Akcesoria
BEF-WIN 42x36x48 2 PVT-PVS10.07.01.00011Mounting bracket
| Width B | 42 (mm) |
| Height H | 36 (mm) |
| Length L | 48 (mm) |
