FSG 7 SI-HD-65 M5-AG
Część nr.: 10.01.06.04154
Bellows suction cup (round) for very uneven workpieces
| Size | 7 |
| Suction cup material | Silicone SI-HD |
| Material hardness [Shore A] | 65 (Shore A) |
| Material characteristics | FDA-compatible |
| Nipple material | Aluminum |
| Connection | M5-M |
| Number of folds | 2.5 |
| Vacuum connection | M5-M |

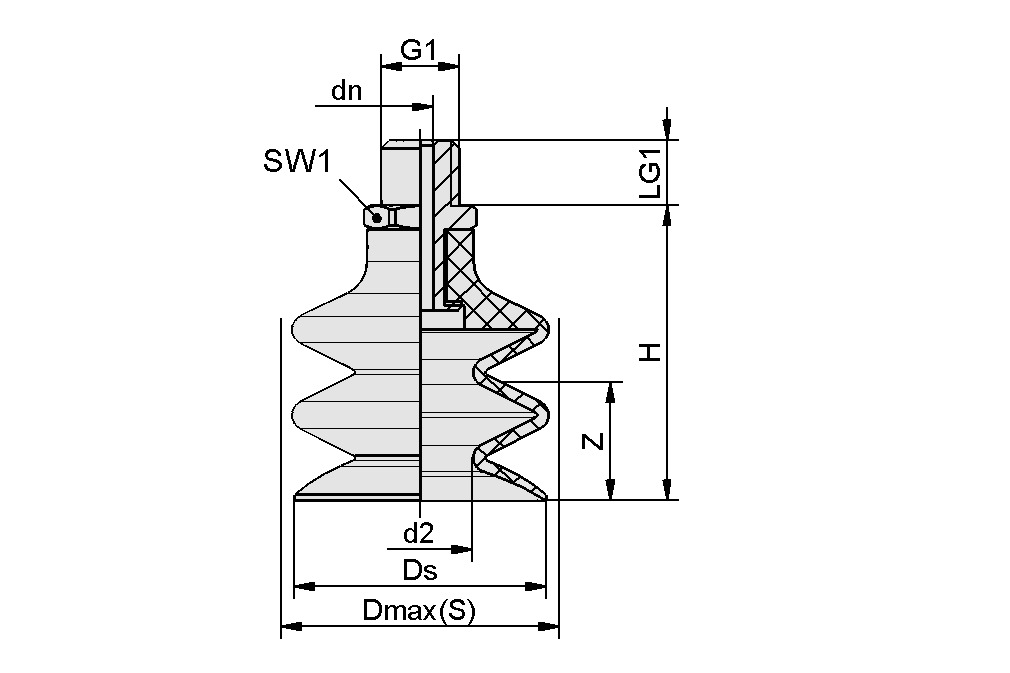

Dane projektowe
Dane projektowe
| Atrybut | Wartość |
|---|---|
| d2 | 1,8 mm |
| dn | 2,5 mm |
| Dmax(S) | 9 mm |
| Ds | 5,9 mm |
| G1 | M5-M |
| H | 19 mm |
| LG1 | 5 mm |
| SW1 | 7 mm |
| Z (Stroke) | 3 mm |
Dane techniczne
Dane techniczne
| Atrybut | Wartość |
|---|---|
| Suction cup material | Silicone SI-HD |
| Material hardness [Shore A] | 65 Shore A |
| Size | 7 |
| Number of folds | 2,5 |
| Connection | M5-AG |
| Workpiece radius min. (convex) | 7,5 mm |
| Volume | 0,04 cm³ |
| Suction force (-600mbar) | 0,15 N |
| Pull-off force | 0,9 N |
| Hose inner diameter (recom.) d | 2 mm |
| Weight | 1,6 g |
| Product family | FSG |
Dane CAD
Dane CAD
Łatwy w użyciu model CAD na żywo
Po kliknięciu przycisku pobierania można pobrać model CAD w różnych formatach plików. Jeśli podgląd nie jest wyświetlany poprawnie na tej stronie, kliknij przycisk "Przeładuj".
Dokumentacja
Dokumentacja
Części zamienne
SA-NIP N016 M5-AG DN25010.01.06.00123+Zuigeraansluitnippel
SA-NIP N016 M5-AG DN250
SW7x16, für FG 7/9/14-20, FGA 11-22
| Nipple family | N 016 |
| Thread G1 | M5-M |
| Length L1 | 16 (mm) |
| Fitting length | 5 (mm) |
| Nominal diameter dn | 2.5 (mm) |
| Material | Aluminum |

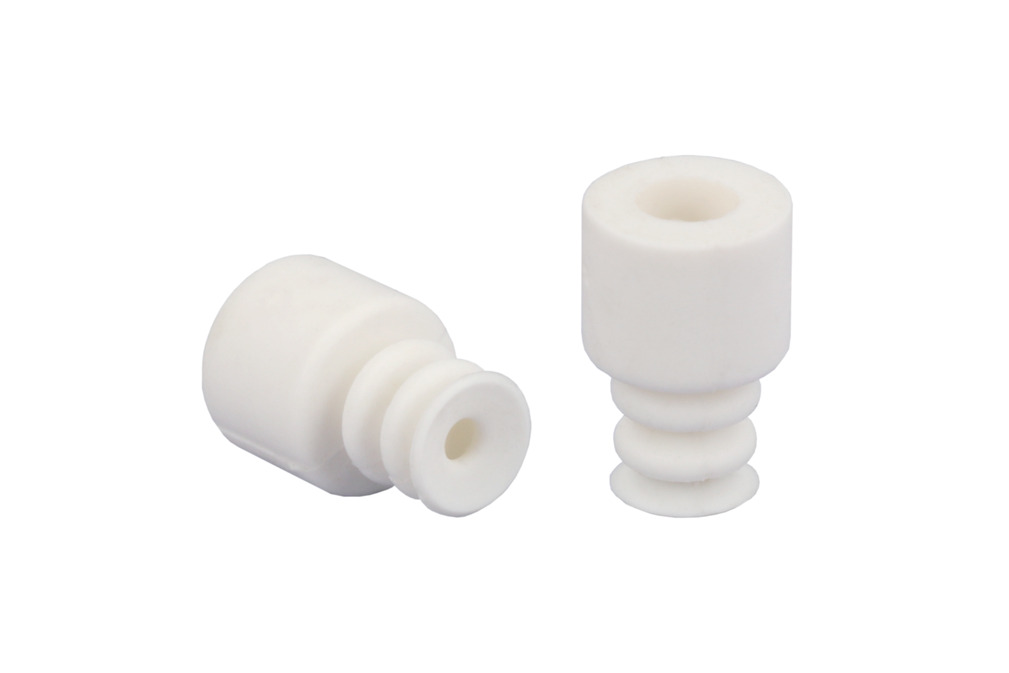

FG 7 SI-HD-65 N01610.01.06.03901Bellows suction cup (round)for
wear-resistant handling
| Size | 7 |
| Suction cup material | Silicone SI-HD |
| Material hardness [Shore A] | 65 (Shore A) |
| Material characteristics | FDA-compatible |
| Number of folds | 2.5 |
