FEL SW70 748 3R18 O10 G12 PZ4
Parça no.: 10.01.46.00124
Vakum alan gripper sistemi harici vakum jeneratörlü model, akış dirençleri ile
| Uzunluk L | 748 (mm) |
| Genişlik B | 130 (mm) |
| Yükseklik H | 26.5 (mm) |
| Şekil | 1x pasif bölge / 4x emme bölgesi |
| Uzunluk L4 | 144 (mm) |
| Uzunluk L5 | 144 (mm) |
| Düzenleme emme hücreleri | 3 sıra, 18 mm |
| Nominal çap dn | 12 (mm) |
| Ağırlık | 2.4 (kg) |

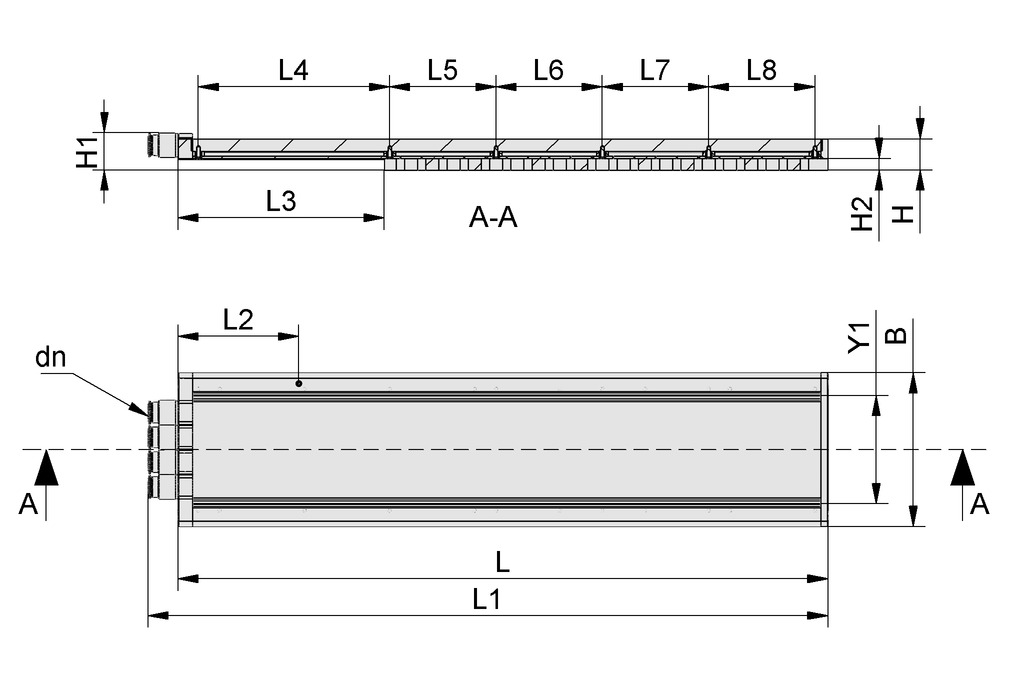

Tasarım Verileri
Tasarım Verileri
| Öznitelik | Değer |
|---|---|
| B | 130 mm |
| dn | 12 mm |
| H | 26,5 mm |
| H1 | 31,3 mm |
| H2 | 10 mm |
| L | 748 mm |
| L1 | 773,7 mm |
| L2 | 112 mm |
| L3 | 156,5 mm |
| L4 | 144 mm |
| L5 | 144 mm |
| L6 | 144 mm |
| L7 | 144 mm |
| L8 | 144 mm |
| Y1 | 90 mm |
Teknik veri
Teknik veri
| Öznitelik | Değer |
|---|---|
| Şekil | 1x pasif bölge / 4x emme bölgesi |
| 300 mbar'da tutma kuvveti | 470 N |
| Nozul çapı | 0,7 mm |
| Düzenleme emme hücreleri | 3 sıra, 18 mm |
| Emme hücresi sayısı | 88 |
| Pu = -0,3 bar için tahliye oranı | 352 l/min |
| Ağırlık | 2,4 kg |
CAD verileri
CAD verileri
Canlı CAD-Model kullanımı kolay
İndir butonuna tıkladıktan sonra CAD modelini çeşitli dosya formatlarında indirebilirsiniz. Önizleme bu sayfada doğru görüntülenmiyorsa, lütfen "Yeniden Yükle" düğmesine tıklayın.
Dokümantasyon
Dokümantasyon
Yedek parçalar
DI-PL 88.5x10 ZEL10.01.46.00071Alan tutucu FEL için sızdırmazlık plakası
| Uzunluk L | 88.5 (mm) |
| Genişlik B | 10 (mm) |
| Yükseklik H | 8 (mm) |
| Ek fonksiyon alanı tutucu | Bir tarafı yapışkan bant |
| İnşaat kullanımı | Vakum alanı kavrama sistemi |
HUEL 5.4-3.4x4-FEL10.01.46.00073Kol
| Dış çap D | 5.4 (mm) |
| İç çap d | 3.4 (mm) |
| Uzunluk L | 4 (mm) |
| İnşaat kullanımı | Vakum alanı kavrama sistemi |
DI-SCHN 2.5 NBR-7010.07.04.00166Sızdırmazlık kordonu
| Dış çap D | 2.5 (mm) |
| Malzeme sertliği [Shore A] | 70 (Shore A) |
| Sızdırmazlık malzemesi | Nitril kauçuk |
DI-PL 84.9x9.3 ZEL PU KE FEL10.01.46.00043Sızdırmazlık plakası
| Uzunluk L | 84.9 (mm) |
| Genişlik B | 9.3 (mm) |
| Yükseklik H | 2 (mm) |
| Sızdırmazlık malzemesi | Poliüretan PU |
| Ek fonksiyon alanı tutucu | Bir tarafı yapışkan bant |
| İnşaat kullanımı | Vakum alanı kavrama sistemi |
SCHR WN1552 5x20 ST VZ T2520.10.03.00008Tezgah lavabo vidası
| Dış çap D | 5 (mm) |
| Malzeme | Çelik |
| Uzunluk L | 20 (mm) |
| Yüzey | galvanizli |
| Ağırlık | 3.9 (g) |
DI-PL 591.5x128 3R18 LL-20x7 O10 PZ410.01.46.00125Alan tutucu FEL için sızdırmazlık plakası
| Uzunluk L | 591.5 (mm) |
| Genişlik B | 128 (mm) |
| Yükseklik H | 10 (mm) |
| Ek fonksiyon alanı tutucu | Bir tarafı yapışkan bant |
| İnşaat kullanımı | Vakum alanı kavrama sistemi |
DI-PL 156.5x128 P0910.01.46.00107Alan tutucu FEL için sızdırmazlık plakası
| Uzunluk L | 156.5 (mm) |
| Genişlik B | 128 (mm) |
| Yükseklik H | 0.9 (mm) |
| Ek fonksiyon alanı tutucu | Bir tarafı yapışkan bant |
| İnşaat kullanımı | Vakum alanı kavrama sistemi |
Aksesuarlar
MOD-FLAN 130x90 FEL10.01.46.00136Flanş modülü
| Uzunluk L | 130 (mm) |
| Genişlik B | 90 (mm) |
| Yükseklik H | 84 (mm) |
| İnşaat kullanımı | Vakum alanı kavrama sistemi |
| Ağırlık | 0.681 (kg) |
SMPi 25 NO RD M12-510.02.02.03363Kompakt ejektör "MEGA PUMP" ile
güçlü üfleme fonksiyonu
| Nozul çapı | 2.5 (mm) |
| Vakum debisi (maks.) | 185 (l/min) |
| Hava tüketimi emiş | 290 (l/min) |
| Basınç aralığı (çalışma basıncı) [bar] | 4,0 ... 7,0 bar |
| Maks. vakum | -850 (mbar) |
| Kontrol Valfi | Normalde açık |
| Ejektörün işlevselliği | Dijital hava tasarruf fonksiyonu |
| Elektrik bağlantısı | Erkek bağlantı M12, 5 pol |
| Koruma tipi IP | IP 65 |
ASK B-M12-5 5000 K-5P21.04.05.00080Bağlantı kablosu
| Elektrik bağlantısı | Soket M12, 5 kutuplu |
| Kablo uzunluğu | 5000 (mm) |
| Bağlantı 2 | Kablo, 5 kutuplu |
| Malzeme hortumu | PUR kablo |
GP 2 SMP 15..30/SCP 20..3010.02.02.00917Manifold olarak kullanım ve
ejektör blokları oluşturmak için
basınçlı hava dağıtıcısı
| Basınç aralığı (çalışma basıncı) [bar] | bar |
| Bağlantı sayısı | 2 |
| Uzunluk L | 78 (mm) |
| Genişlik B | 38 (mm) |
| Yükseklik H | 49.5 (mm) |
| İç çap d | 7 (mm) |
GP 3 SMP 15..25/SCP 20..2510.02.02.00918Manifold olarak kullanım ve
ejektör blokları oluşturmak için
basınçlı hava dağıtıcısı
| Basınç aralığı (çalışma basıncı) [bar] | bar |
| Bağlantı sayısı | 3 |
| Uzunluk L | 101 (mm) |
| Genişlik B | 38 (mm) |
| Yükseklik H | 49.5 (mm) |
| İç çap d | 7 (mm) |
GP 4 SMP 15..20/SCP 2010.02.02.00919Manifold olarak kullanım ve
ejektör blokları oluşturmak için
basınçlı hava dağıtıcısı
| Basınç aralığı (çalışma basıncı) [bar] | bar |
| Bağlantı sayısı | 4 |
| Uzunluk L | 124 (mm) |
| Genişlik B | 38 (mm) |
| Yükseklik H | 49.5 (mm) |
| İç çap d | 7 (mm) |
NUT-STEI 11.5x8 M4-IG25.09.06.00153Nut for profile slot
| Uzunluk L | 11.5 (mm) |
| Genişlik B | 8 (mm) |
| Yükseklik H | 4.5 (mm) |
| Diş G1 | M4-F |
NUT-STEI 17x10.6 M6-IG25.09.06.00048Profil yuvası için somun
| Uzunluk L | 17 (mm) |
| Genişlik B | 10.6 (mm) |
| Yükseklik H | 6.4 (mm) |
| Diş G1 | M6-F |
| Şekil montaj elemanları | yarım yuvarlak |
