- NOUVEAU
ACCS-mGrip CLAMP-FB IND 4.5
Réf. article: 10.13.03.04091
Accessoires pour pince à doigts mGrip
Secteurs : Logistique | Produit alimentaire
| Accessoires | Serrage base pour les doigts |
| Application | Secteurs d'activité |
| Diamètre intérieur d | 4.5 (mm) |
| Longueur L | 34 (mm) |
| Largeur B | 8.5 (mm) |
| Hauteur H | 6.7 (mm) |
| Poids propre | 1.11 (g) |

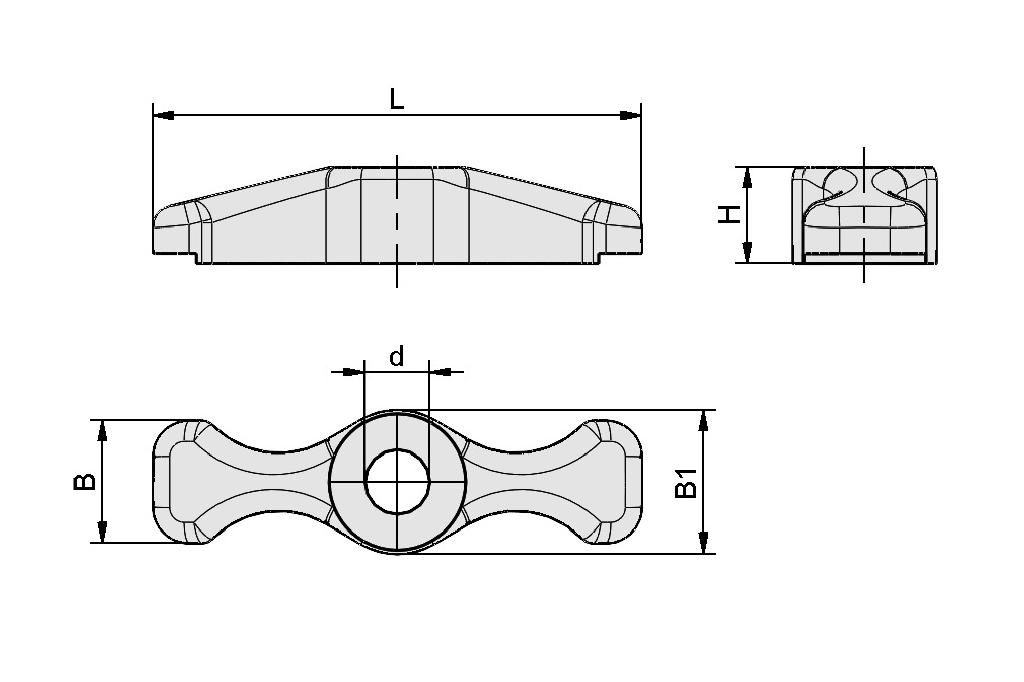

Données de construction
Données de construction
| Attribut | Valeur |
|---|---|
| B | 8,5 mm |
| B1 | 10 mm |
| d | 4,5 mm |
| H | 6,7 mm |
| L | 34 mm |
Données techniques
Données techniques
| Attribut | Valeur |
|---|---|
| Accessoires | Serrage base pour les doigts |
| Application | Secteurs d'activité |
| Poids propre | 1,11 g |
Données CAO
Données CAO
Modèle CAO en direct facile à utiliser
Après avoir cliqué sur le bouton de téléchargement, vous pouvez télécharger le modèle CAO dans différents formats de fichiers. Si l'aperçu ne s'affiche pas correctement sur cette page, veuillez cliquer sur le bouton "Recharger".
Documentation
Documentation
Recommandations sur les produits
MO-PROF 25x30x3000 1TN AL26.07.01.00498Profilé en aluminium pour la
construction de systèmes de
ventouses
| Longueur L | 3000 (mm) |
| Largeur B | 25 (mm) |
| Hauteur H | 30 (mm) |
| Formulaire | avec 1 baguette rainurée en T |
KAPP 30x3 PXT 8-D30-I25.09.06.00129Chapeau (rond)
| Construction de l'utilisation | Système de préhension modulaire |
| Longueur L | 3 (mm) |
| Diamètre extérieur D | 30 (mm) |
| Connexion 1 | Profil 8D30-I |
HTR-D30-I AR PXT10.01.49.00098Système de support
| Construction de l'utilisation | Système de préhension modulaire |
| Raccord de traverse | Profil D30-ITEM |
| Forme | Anti-rotation |
| Diamètre extérieur D | 30 (mm) |
| Longueur L | 68 (mm) |
VTR G1/4-IG 9xG1/8 POM10.09.03.00098Répartiteur de vide / d'air comprimé
| Entrée | G1/4"-IG |
| Sorties | 9 x thread G1/8"-F |
| Longueur L | 90 (mm) |
| Largeur B | 35 (mm) |
| Hauteur H | 20 (mm) |
| Matière | Polyoxyméthylène |
VTR G1/4-IG 5xG1/8 POM10.09.03.00097Répartiteur de vide / d'air comprimé
| Entrée | G1/4"-IG |
| Sorties | 5 x thread G1/8"-F |
| Longueur L | 60 (mm) |
| Largeur B | 35 (mm) |
| Hauteur H | 20 (mm) |
| Matière | Polyoxyméthylène |
SVB-Y 8-6/6-410.09.02.00090Connexion Y
| Longueur L | 36 (mm) |
| Matière | Plastiques |
| Température de travail | -20 ... 60 °C |
| Taille | 6 (mm) |
SVB-Y 8-6/6-410.09.02.00091Connexion Y
| Longueur L | 37 (mm) |
| Matière | Plastiques |
| Température de travail | -20 ... 60 °C |
| Taille | 6 (mm) |
VSL 6-4 PU MI-TR10.07.09.00002Tuyau pour systèmes de vide
et d'air comprimé
| Diamètre extérieur D | 6 (mm) |
| Diamètre intérieur d | 4 (mm) |
| Longueur max. | 500 (m) |
| Matière tuyau | PU |
| Rayon de flexion min. | 35 (mm) |
| Plage de pression (pression de service) [bar] | -0,95 ... 10,00 bar |
| Température de travail | -20 ... 90 °C |
| Couleur | Milky-transparent |
VSL 8-6 PU MI-TR10.07.09.00003Tuyau pour systèmes de vide
et d'air comprimé
| Diamètre extérieur D | 8 (mm) |
| Diamètre intérieur d | 6 (mm) |
| Longueur max. | 500 (m) |
| Matière tuyau | PU |
| Rayon de flexion min. | 45 (mm) |
| Plage de pression (pression de service) [bar] | -0,95 ... 10,00 bar |
| Température de travail | -35 ... 60 °C |
| Couleur | Milky-transparent |
VSL 10-7 PU MI-TR10.07.09.00084Tuyau pour systèmes de vide
et d'air comprimé
| Diamètre extérieur D | 10 (mm) |
| Diamètre intérieur d | 7 (mm) |
| Longueur max. | 50 (m) |
| Matière tuyau | PU |
| Rayon de flexion min. | 60 (mm) |
| Plage de pression (pression de service) [bar] | -0,95 ... 10,00 bar |
| Température de travail | -40 ... 85 °C |
| Couleur | Milky-transparent |
STV-W G1/8-AG 610.08.02.00288Raccord fileté rapide coudé et
pivotant
| Filetage G1 | G1/8"-M |
| Diamètre extérieur du tuyau | 6 (mm) |
| Matière | Plastiques |
| Température de travail | °C |
| Longueur L | 20.8 (mm) |
STV-GE G1/8-AG 610.08.02.00204Raccord fileté rapide droit
| Filetage G1 | G1/8"-M |
| Diamètre extérieur du tuyau | 6 (mm) |
| Matière | Laiton |
| Température de travail | -20 ... 80 °C |
| Diamètre extérieur D | 11.4 (mm) |
| Longueur L | 16.4 (mm) |
STV-GE G1/4-AG 1010.08.02.00251Raccord fileté rapide droit
| Filetage G1 | G1/4"-M |
| Diamètre extérieur du tuyau | 10 (mm) |
| Matière | Laiton |
| Température de travail | -20 ... 80 °C |
| Diamètre extérieur D | 16.5 (mm) |
| Longueur L | 23.4 (mm) |
STVI-GE G1/4-IG 810.08.02.00154Raccord fileté rapide droit
| Filetage G1 | G1/4"-F |
| Diamètre extérieur du tuyau | 8 (mm) |
| Matière | Laiton |
| Température de travail | -20 ... 80 °C |
| Diamètre extérieur D | 14.5 (mm) |
| Longueur L | 33.5 (mm) |
- NOUVEAU
SCHR 4762 M4x10 A220.01.02.00267Vis à tête cylindrique,
| Standard | ISO 4762 |
| Filetage G | M4 |
| Matière | Acier inoxydable austénitique |
Préhenseurs à doigts mGrip
- Capacité de charge jusqu'à 10 kg
- Largeur de la pièce jusqu'à 300 mm
- Vitesse de préhension jusqu'à 120 prélèvements par minute
- Préhenseur en matières conformes à la FDA (POM, silicone, inox), indice de protection IP69K
Modules de commande pour préhenseurs à doigts mGrip
- Vitesse de préhension : jusqu'à 120 cycles par minute
- Tension d'alimentation : 24 V
- Interfaces : numérique (I/O), analogique (I/O), USB
- Alimentation pneumatique : 3,0 à 6,9 bar
