Bloc de bridage par vide individuel VCBL-GL-C

Hauteur 80 mm à 125 mm ou sur consultation
Accéder directement aux produits

Force de serrage maximale grâce à l'utilisation optimale de la surface de la pièce avec une semelle adaptée individuellement

Matière spéciale de friction pour une absorption élevée de la force latérale

La garniture de friction calibrée permet un bridage précis et une qualité d'usinage optimale

Longue durée de vie grâce à une construction robuste et à un joint de rechange

La version avec fonction d'inversion permet le procédé de pièces en miroir (par exemple, fenêtre latérale gauche et droite) avec la même ventouse

Composition
  • Joint de rechange (1)
  • Corps principal robuste (2) avec des inserts de friction calibrés sur les surfaces de ventouse
  • Deux raccords de tuyaux (3) pour raccorder l'alimentation en vide
Informations de commande

Consignes de commande

Schmalz fabrique des blocs de bridage par vide selon les dimensions individuelles du client. La ventouse supérieure est fabriquée selon la géométrie de la pièce du client. La ventouse inférieure est rectangulaire dans les dimensions correspondantes (type 1 et type 2) ou présente également une géométrie individuelle (type 3).

Si les dimensions, la hauteur ou d'autres exigences diffèrent des dimensions indiquées dans les données de construction, la faisabilité doit être vérifiée au cas par cas.

Procédé de commande de la pièce au bloc de bridage par vide individuel VCBL-GL-C :

  1. Pièce livrable par le client sous forme de fichier DXF
  2. Détermination du type requis
    • Type 1 sans épaulement sur la ventouse plate supérieure (X = 0mm)
    • Type 2 avec talon de 12 mm, par exemple si l'agrégat est immergé
    • Type 3 avec fonction de retournement, par exemple pour l'usinage des parties gauche et droite d'une pièce en miroir.
  3. Définition du décalage requis entre le bord extérieur de la pièce et le bord extérieur du bloc de bridage par vide (décalage SO)
  4. Détermination des dimensions de la ventouse (S, M, L ou dimension individuelle) sur la base de la dimension de la pièce moins le décalage (offset SO)
  5. Consultation auprès de votre interlocuteur Schmalz ou via le formulaire de contact avec les informations suivantes
    • Fichier DXF de la pièce*
    • Type et dimensions de la ventouse souhaitée (p. ex. type 2, dimension M)
    • Décalage SO
    • Hauteur H
    • Le cas échéant, toute autre exigence qui s'écarte des données de construction.

*Exigences relatives au fichier DXF de la pièce :
  Indication des unités de mesure en millimètres (mm) ou en pouces (in).
  Spécification de l'échelle (1:XX)
  Dimensionnement de la pièce

Données de construction
Type B H H1 H2 L R1 Offset SO* X Raccord de tuyaux
Type 1 - Bloc de bridage par vide standard S = max. 135 mm
M = max. 200 mm
L = max. 320 mm
80 - 125 mm 18 mm 21 mm S = max. 300 mm
M = max. 300 mm
L = max. 400 mm
min. 15mm Individuel 0 mm pour VSL 8/6
Type 2 - Bloc de bridage par vide standard avec talon S = max. 135 mm
M = max. 200 mm
L = max. 320 mm
80 - 125 mm 18 mm 21 mm S = max. 300 mm
M = max. 300 mm
L = max. 400 mm
min. 15mm Individuel 12 mm pour VSL 8/6
Type 3 - Bloc de bridage par vide avec fonction de retournement S = max. 135 mm
M = max. 200 mm
L = max. 320 mm
80 - 125 mm 18 mm 21 mm S = max. 300 mm
M = max. 300 mm
L = max. 400 mm
min. 15mm Individuel 12 mm pour VSL 8/6

* Décalage entre le contour de la pièce et le contour de la ventouse de la ventouse

Données techniques
  • Géométrie et dimensions selon les exigences du client
  • Avec deux raccords de tuyaux pour tables lisses
  • Garniture de friction calibrée
  • Hauteur : 80 mm à 125 mm

Produits

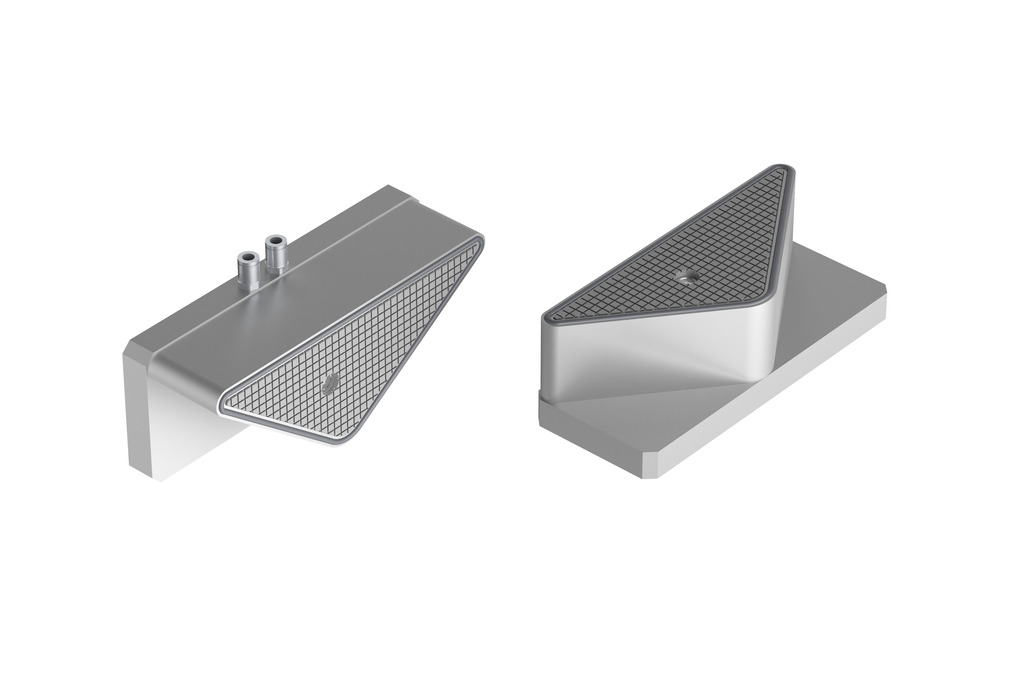

Bloc de bridage par vide standard
Bloc de bridage par vide standard
  • Hauteur 80 mm - 125 mm
  • Variante S : max. 300x135 mm
  • Variante M : max. 300x200 mm
  • Variante L : max. 400x320 mm
Bloc de bridage par vide standard avec talon
Bloc de bridage par vide standard avec talon
  • Hauteur 80 mm - 125 mm
  • Variante S : max. 300x135 mm
  • Variante M : max. 300x200 mm
  • Variante L : max. 400x320 mm
Bloc de bridage par vide avec fonction d'inversion
Bloc de bridage par vide avec fonction d'inversion
  • Hauteur 80 mm - 125 mm
  • Variante S : max. 300x135 mm
  • Variante M : max. 300x200 mm
  • Variante L : max. 400x320 mm
