Ventouses à soufflets FSGPL (1,5 soufflets)

Surface d'aspiration (Ø) de 100 mm à 250 mm
Accéder directement aux produits

Des grands diamètres pour des pièces de grande taille, massives, mais aussi fragiles.

Lèvre d’étanchéité large et souple s'adapte de manière optimale aux surfaces courbes

Les soufflets 1,5 assurent une force d'aspiration élevée et un amortissement efficace lors du placement sur la pièce à usiner

Le support en élastomère situé au fond évite la déformation permanente des pièces sensibles.

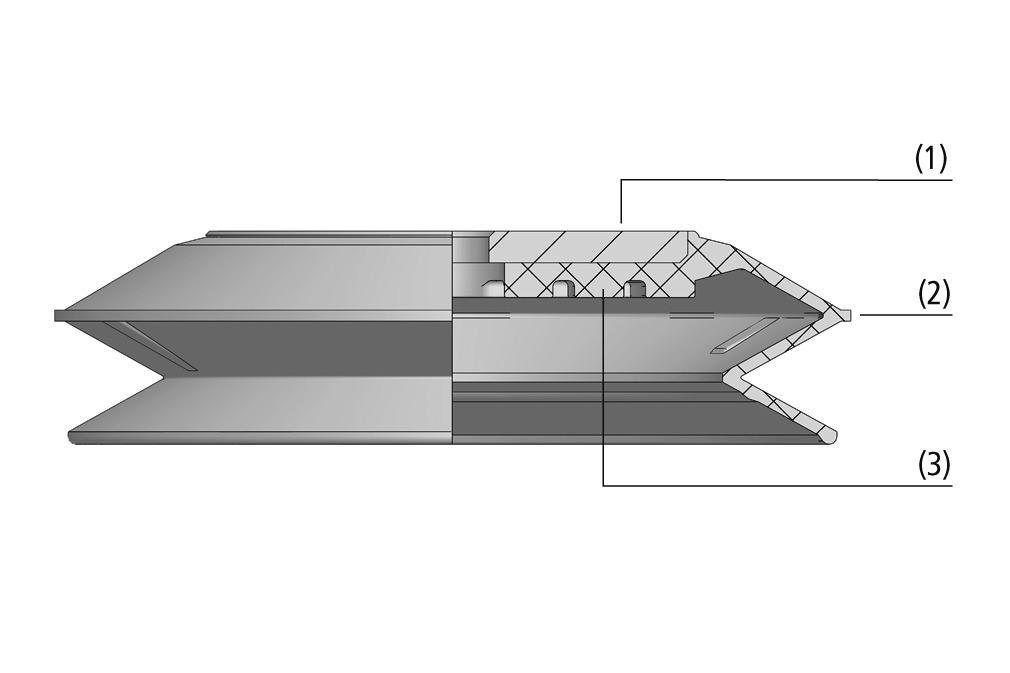

Composition
  • Ventouse FSGPL avec 1,5 soufflets (2) avec plaque support (1) vulcanisée
  • Plaque support en acier avec filetage intérieur
  • Face inférieure de la plaque support recouverte d'élastomère (3)
Données techniques
  • Diamètre : 100 à 250 mm
  • Matière : HT1, NBR
  • Plaque support vulcanisée à la pièce en élastomère
Documentation

La documentation relative à ce produit est disponible dans cette section.

DocumentsLangue
Français

La documentation est également disponible dans son intégralité en anglais.

DocumentsLangue
Anglais

Filtrer les résultats

Filetage G1
Taille
Matière de la ventouse
Nombre de soufflets
Famille de produits
Hauteur H
Allongement du ressort Z
Secteurs

1 - 10 de 10 résultats

FSGPL 100 NBR-55 G1/2-IG

Réf. article: 10.01.06.02932

Ventouse à soufflets (ronde) pour les grandes pièces lourdes et inégal

Taille100
Matière de la ventouseCaoutchouc nitrile NBR
Dureté de la matière [Shore A]55 (Shore A)
Matière de l'insertAcier
Raccord de videG1/2"-F
Nombre de soufflets1.5
FSGPL 100 HT1-60 G1/2-IG

Réf. article: 10.01.06.03150

Ventouse à soufflets (ronde) pour les grandes pièces lourdes et inégal

Taille100
Matière de la ventouseMatière haute température HT1
Dureté de la matière [Shore A]60 (Shore A)
Propriété de la matièrenon-marquant
Matière de l'insertAcier
Raccord de videG1/2"-F
Nombre de soufflets1.5
FSGPL 120 NBR-55 G1/2-IG

Réf. article: 10.01.06.02933

Ventouse à soufflets (ronde) pour les grandes pièces lourdes et inégal

Taille120
Matière de la ventouseCaoutchouc nitrile NBR
Dureté de la matière [Shore A]55 (Shore A)
Matière de l'insertAcier
Raccord de videG1/2"-F
Nombre de soufflets1.5

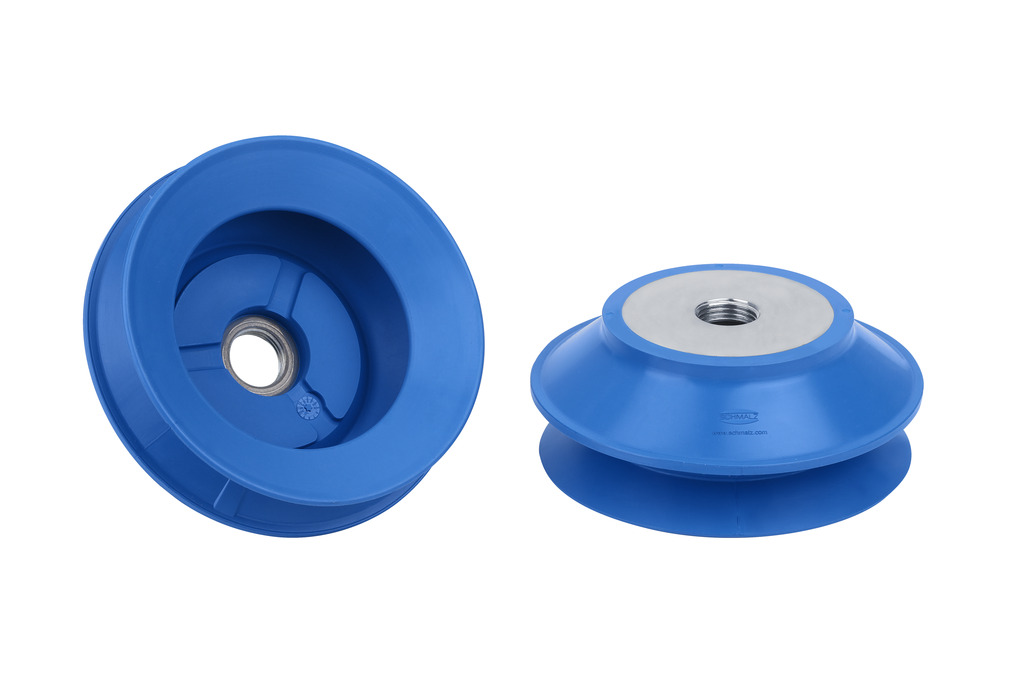

FSGPL 120 HT1-60 G1/2-IG

Réf. article: 10.01.06.03151

Ventouse à soufflets (ronde) pour les grandes pièces lourdes et inégal

Taille120
Matière de la ventouseMatière haute température HT1
Dureté de la matière [Shore A]60 (Shore A)
Propriété de la matièrenon-marquant
Matière de l'insertAcier
Raccord de videG1/2"-F
Nombre de soufflets1.5

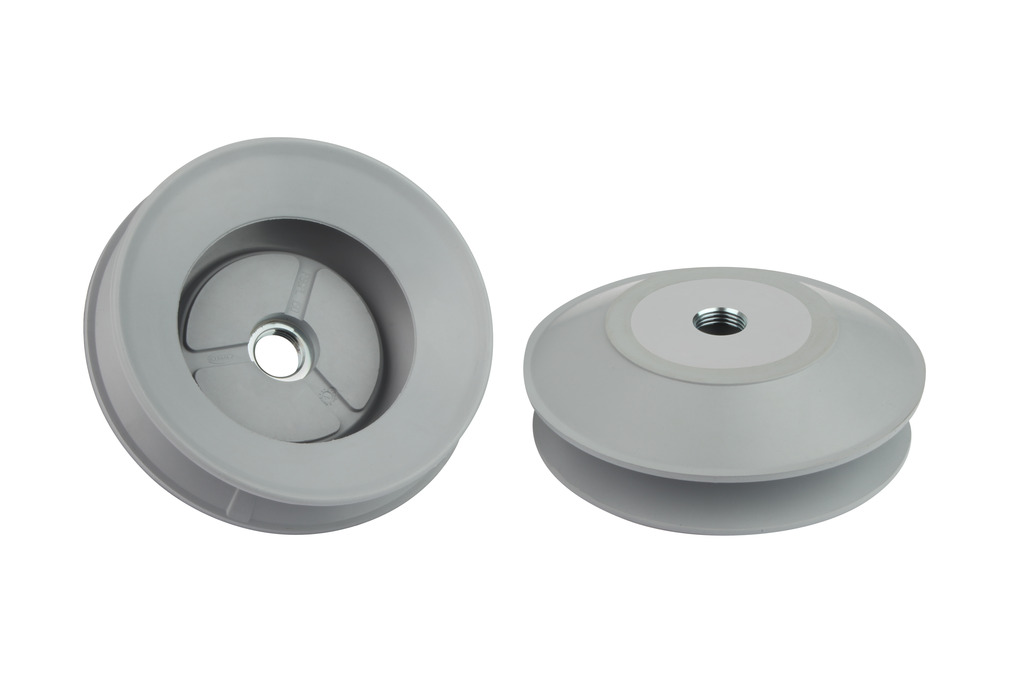

FSGPL 150 NBR-55 G1/2-IG

Réf. article: 10.01.06.00101

Ventouse à soufflets (ronde) pour les grandes pièces lourdes et inégal

Taille150
Matière de la ventouseCaoutchouc nitrile NBR
Dureté de la matière [Shore A]55 (Shore A)
Matière de l'insertAcier
Raccord de videG1/2"-F
Nombre de soufflets1.5
FSGPL 150 HT1-60 G1/2-IG

Réf. article: 10.01.06.03145

Ventouse à soufflets (ronde) pour les grandes pièces lourdes et inégal

Taille150
Matière de la ventouseMatière haute température HT1
Dureté de la matière [Shore A]60 (Shore A)
Propriété de la matièrenon-marquant
Matière de l'insertAcier
Raccord de videG1/2"-F
Nombre de soufflets1.5
FSGPL 200 NBR-55 G1/2-IG

Réf. article: 10.01.06.00102

Ventouse à soufflets (ronde) pour les grandes pièces lourdes et inégal

Taille200
Matière de la ventouseCaoutchouc nitrile NBR
Dureté de la matière [Shore A]55 (Shore A)
Matière de l'insertAcier
Raccord de videG1/2"-F
Nombre de soufflets1.5
FSGPL 200 HT1-60 G1/2-IG

Réf. article: 10.01.06.03146

Ventouse à soufflets (ronde) pour les grandes pièces lourdes et inégal

Taille200
Matière de la ventouseMatière haute température HT1
Dureté de la matière [Shore A]60 (Shore A)
Propriété de la matièrenon-marquant
Matière de l'insertAcier
Raccord de videG1/2"-F
Nombre de soufflets1.5
FSGPL 250 NBR-55 G1/2-IG

Réf. article: 10.01.06.00103

Ventouse à soufflets (ronde) pour les grandes pièces lourdes et inégal

Taille250
Matière de la ventouseCaoutchouc nitrile NBR
Dureté de la matière [Shore A]55 (Shore A)
Matière de l'insertAcier
Raccord de videG1/2"-F
Nombre de soufflets1.5
FSGPL 250 HT1-60 G1/2-IG

Réf. article: 10.01.06.03421

Ventouse à soufflets (ronde) pour les grandes pièces lourdes et inégal

Taille250
Matière de la ventouseMatière haute température HT1
Dureté de la matière [Shore A]60 (Shore A)
Propriété de la matièrenon-marquant
Matière de l'insertAcier
Raccord de videG1/2"-F
Nombre de soufflets1.5
